Przekaźnik przeciążeniowy do silników, Z5-100/SK4, Moeller

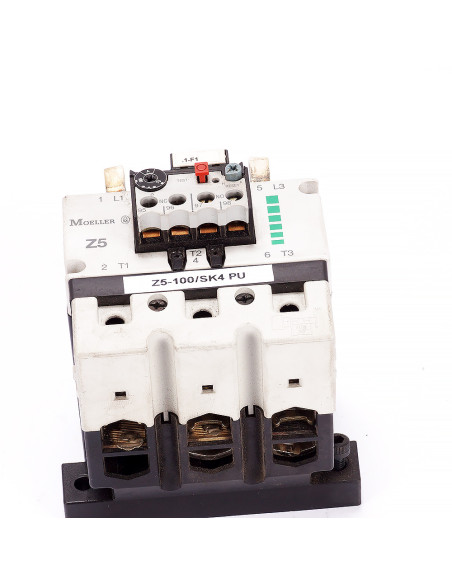

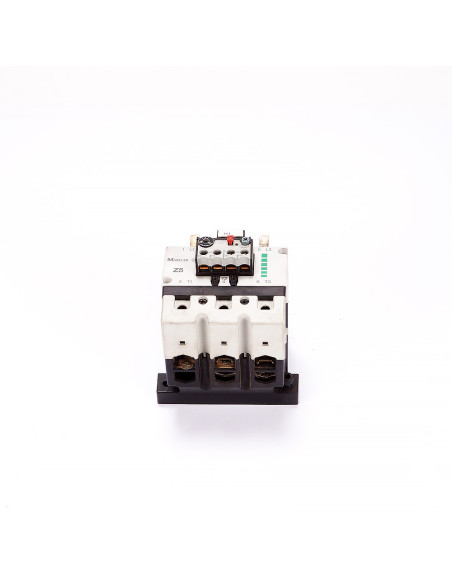

Moeller Z5-100/SK4 – przekaźnik przeciążeniowy do silników (70…100 A)

Zastosowanie

Przekaźnik przeciążeniowy/wyłącznik termiczny-elektroniczny do ochrony trójfazowych silników asynchronicznych przed długotrwałym przeciążeniem. Montaż bezpośrednio do styczników Moeller serii DIL M z użyciem adaptera SK4. Po zadziałaniu rozłącza obwód sterowania, umożliwiając wyłączenie stycznika i zatrzymanie silnika.

Jak działa

• Pokrętłem ustawia się prąd znamionowy FLA silnika w zakresie 70…100 A.

• Zadziałanie następuje przy ok. 125% ustawionej wartości (zgodnie z etykietą „TRIP RATING IS 125% DIAL SETTING”) po upływie zdefiniowanego czasu zależnego od przeciążenia.

• Na froncie znajduje się pozycja TEST/RESET do weryfikacji działania i ręcznego kasowania.

Styki i zaciski pomocnicze

• 95–96: styk NC (otwiera się po zadziałaniu).

• 97–98: styk NO (zamyka się po zadziałaniu).

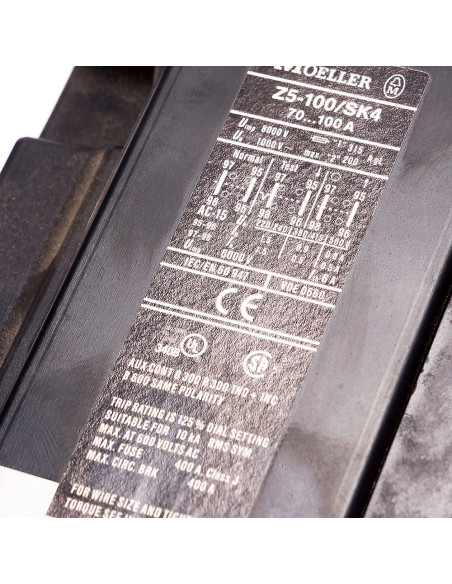

  Oznaczenia zacisków oraz schemat połączeń nadrukowane na tabliczce znamionowej urządzenia.

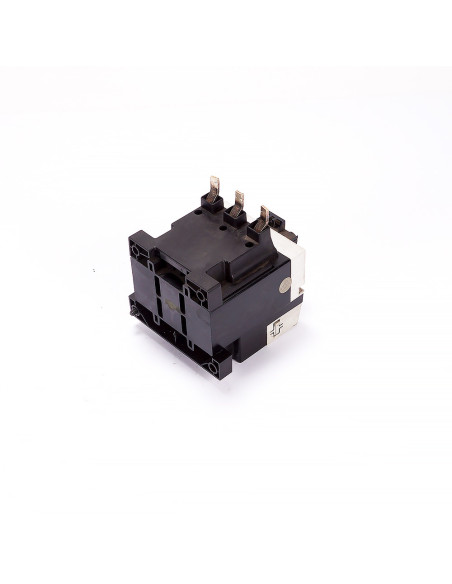

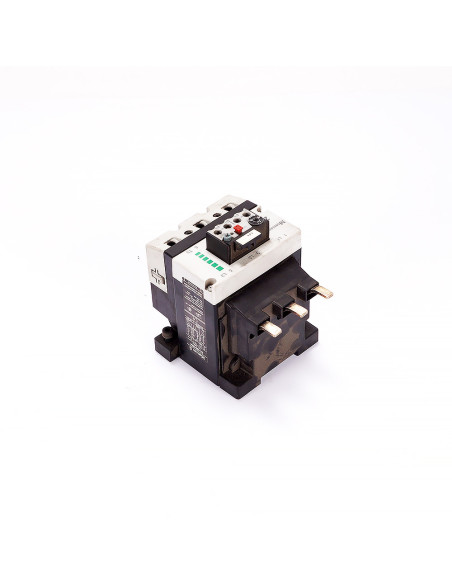

Kompatybilność i montaż

• Przeznaczony do współpracy ze stycznikami Moeller serii DIL M.

• Montaż na adapterze SK4 – szybkie, bezpośrednie połączenie ze stycznikiem.

• Przycisk RESET/TEST dostępny z frontu dla wygodnej obsługi.

Dane techniczne

• Model: Z5-100/SK4

• Zakres nastawy prądu silnika: 70…100 A

• Charakterystyka zadziałania: próg ok. 125% nastawy (czas zadziałania zależny od przeciążenia)

• Izolacja: U_imp 8 kV, U_i 1000 V

• Zdolność zwarciowa (w układzie z odpowiednim zabezpieczeniem): do 10 kA RMS sym. przy 600 V AC

• Maks. zabezpieczenie przedlicznikowe: bezpiecznik 400 A klasa J lub wyłącznik m-c 400 A

• Certyfikacje/znaki: CE, UL, CSA; zgodność z IEC/EN 60947 / VDE 0660

Obciążalność styków pomocniczych

• AC-15: do 5 A (wartość zależna od napięcia – zgodnie z tabelą na etykiecie)

• DC-13: typowo 0,5 A (wg tabeli producenta)

Korzyści i cechy użytkowe

• Szybka konfiguracja prądu FLA pokrętłem 70…100 A.

• Wyraźne przełączenie styków sygnalizacyjnych (NC/NO) do integracji z obwodem sterowania.

• Funkcja TEST/RESET do bezpiecznego sprawdzenia układu.

• Konstrukcja dopasowana do styczników DIL M – oszczędność miejsca w rozdzielnicy.

Typowe zastosowania

• Ochrona silników pomp, wentylatorów, przenośników, sprężarek i napędów ogólnego przeznaczenia.

• Układy rozruchu bezpośredniego (DOL) oraz sterowania standardowego w automatyce i instalacjach przemysłowych.

Wskazówki montażowe i eksploatacyjne

• Ustaw prąd FLA zgodnie z tabliczką silnika (w zakresie 70…100 A).

• Po zadziałaniu usuń przyczynę przeciążenia, następnie użyj RESET, by przywrócić pracę.

• Przestrzegaj kategorii użytkowania styków (AC-15/DC-13) oraz doboru odpowiednich zabezpieczeń nadprądowych.

Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
