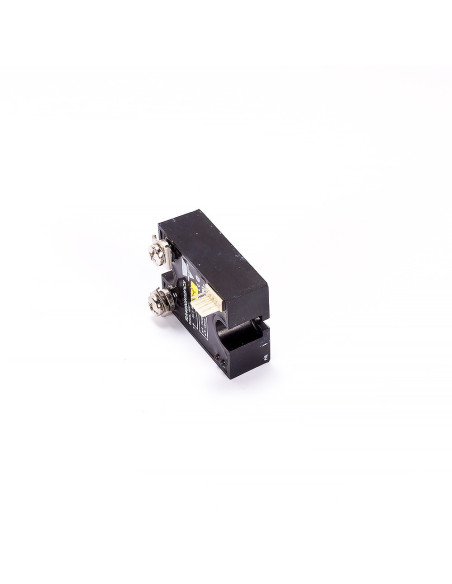

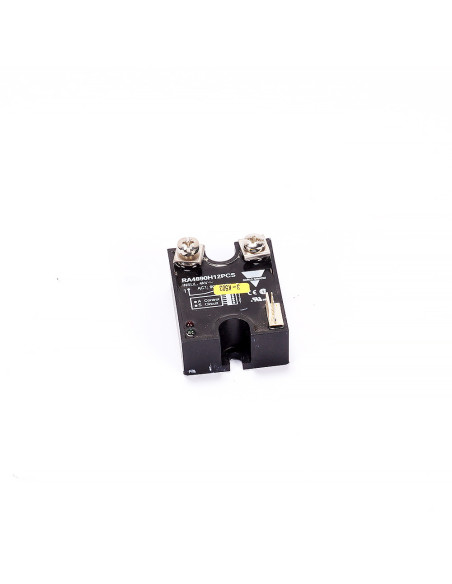

Przekaźnik półprzewodnikowy SSR, RA4890H12PCS, Carlo Gavazzi

Przekaźnik półprzewodnikowy SSR Carlo Gavazzi H12PCS – 1-fazowy wyłącznik AC 90 A / 480 V

Opis produktu

Jednofazowy przekaźnik półprzewodnikowy (SSR) dużej mocy do załączania obciążeń AC. Wersja H12PCS z wejściem sterującym ok. 12 V DC, załączaniem w pobliżu zera (zero-cross) i wyjściem/status „S” do diagnostyki. Przeznaczony do pracy ciągłej z wysokimi prądami — wymaga skutecznego chłodzenia.

Kluczowe cechy

• Obciążenie (AC-1): 90 A

• Maks. napięcie obciążenia: 480 V AC

• Funkcja załączania: zero-cross (mniejsze zakłócenia EMC)

• Sygnalizacja LED: zielona – obecność sygnału sterującego (A), czerwona – stan pracy/diagnostyka (zależnie od wersji)

• Złącze sterujące: 4-pin (boczne), sekcje A (Control Circuit) i S (Status)

• Zaciski mocy: śrubowe 1 i 2 (w szereg z jedną żyłą zasilania)

• Wysoka izolacja między sterowaniem a mocą: 4 kV~

Parametry elektryczne toru mocy

• Prąd obciążenia (AC-1): do 90 A

• Napięcie obciążenia: do 480 V AC

• Spadek napięcia (typ.): ~1,2…1,6 V RMS

• Strata mocy (orientacyjnie): P ≈ 1,5 V × I

  • przy 40 A: ~60 W

  • przy 60 A: ~90 W

  • przy 90 A: ~135 W

Wejście sterujące i logika (H12 / PCS)

• Napięcie sterujące: ok. 12 V DC (typowy zakres pracy ~9–15 V DC)

• Załączanie: zero-cross (brak sufiksu „R” → to nie jest wersja random-turn-on)

• Wyjście/status „S”: obecne w wersji PCS (np. sygnał typu otwarty kolektor; wykorzystanie opcjonalne)

Złącza i okablowanie

• Moc

  • 1 → L (zasilanie)

  • 2 → obciążenie → powrót do N (lub L2 w układzie 2-przewodowym)

• Sterowanie (4-pin)

  • A+ / A− – wejście sterujące ~12 V DC

  • S… – wyjście/status (diagnostyka)

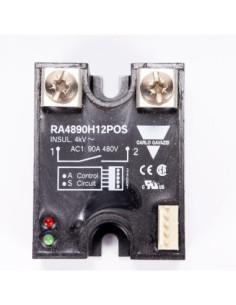

• Sygnalizacja LED:

  • Zielona – sygnał sterujący obecny (wejście A)

  • Czerwona – stan pracy/diagnostyka (zależnie od wersji)

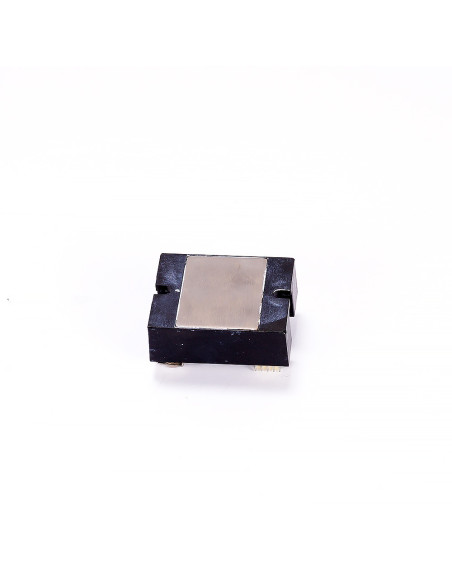

Chłodzenie i montaż termiczny

• Zalecany duży radiator + pasta termoprzewodząca; bez chłodzenia urządzenie się przegrzeje przy większych prądach.

• Uwzględnij straty mocy wg P ≈ 1,5 V × I i dobierz radiator tak, aby temperatura obudowy nie przekraczała dopuszczalnej.

Montaż mechaniczny i momenty

• Otwór montażowy: „U-shape” pod śrubę M5/M6

• Dokręcanie zacisków mocy: typowo 1,2–1,8 Nm (nie przekraczać zaleceń producenta)

Warunki i bezpieczeństwo

• Zakres temperatur pracy (typowy dla serii): −30…+80 °C (konieczny derating prądu wraz ze wzrostem temperatury obudowy)

• Izolacja: 4 kV~ między sterowaniem a obciążeniem

• PE/uziemienie: w wersjach z metalową obudową/radiatorem – uziemić zgodnie z zasadami BHP i EMC
