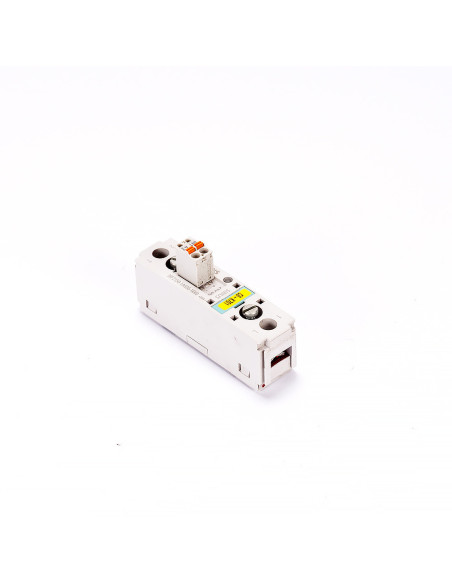

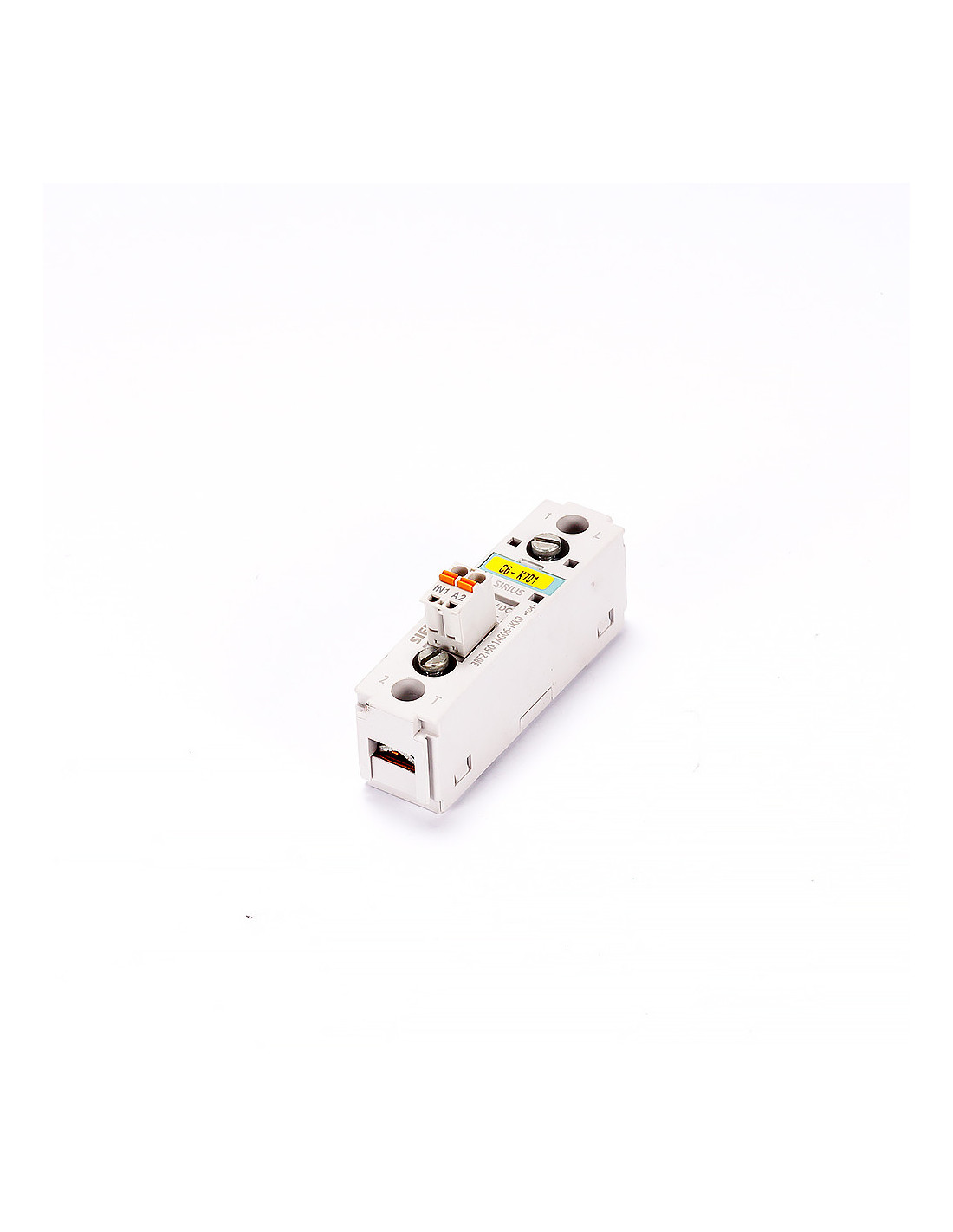

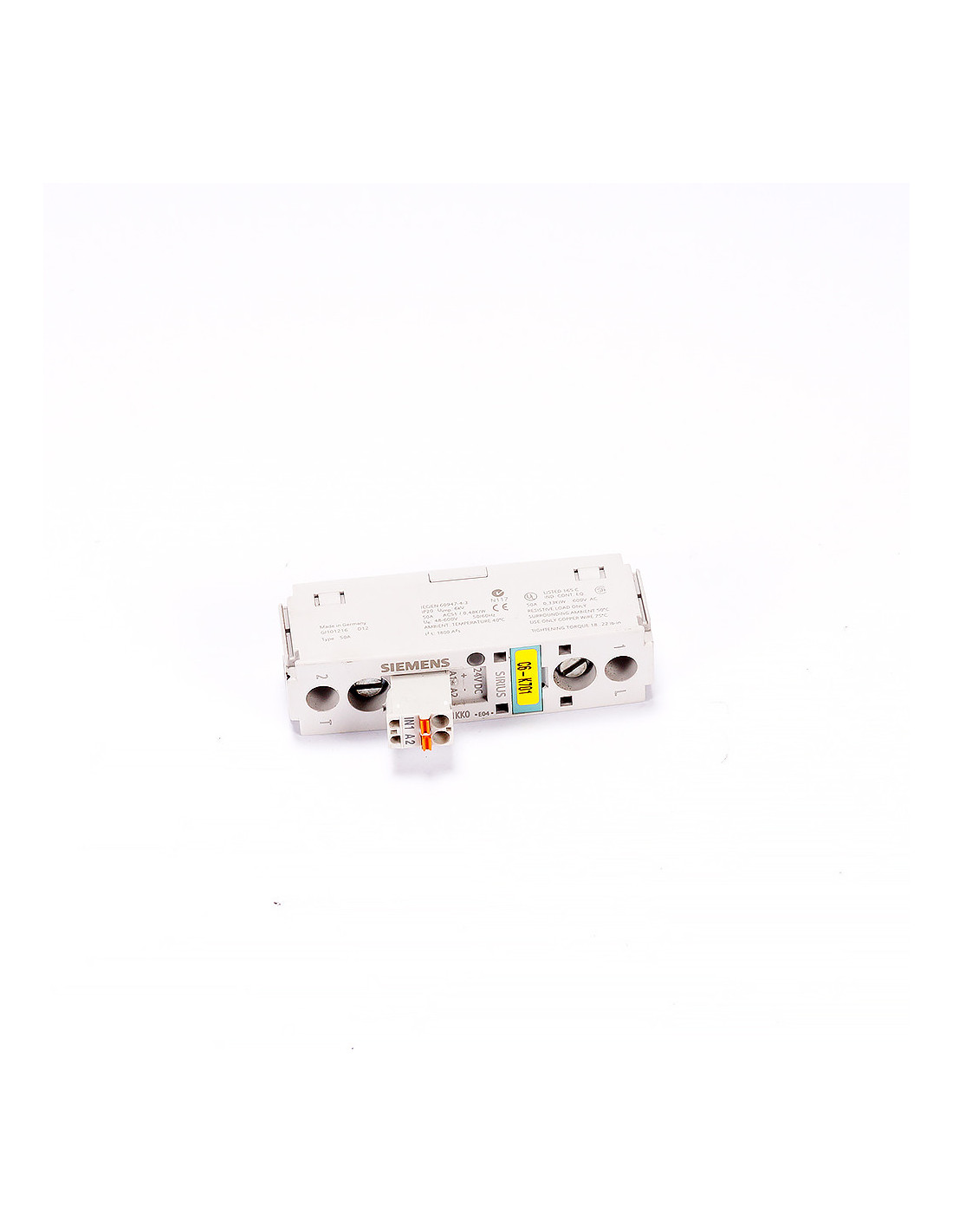

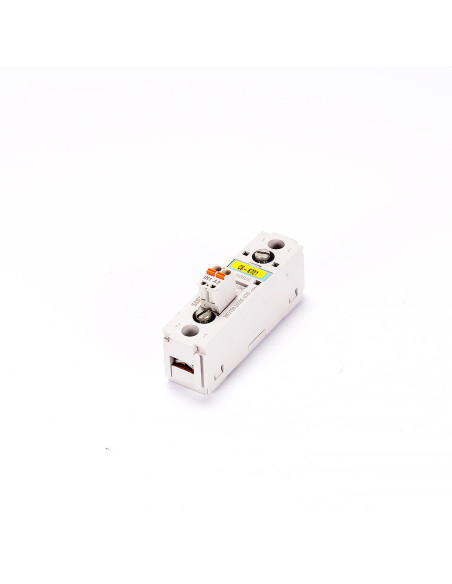

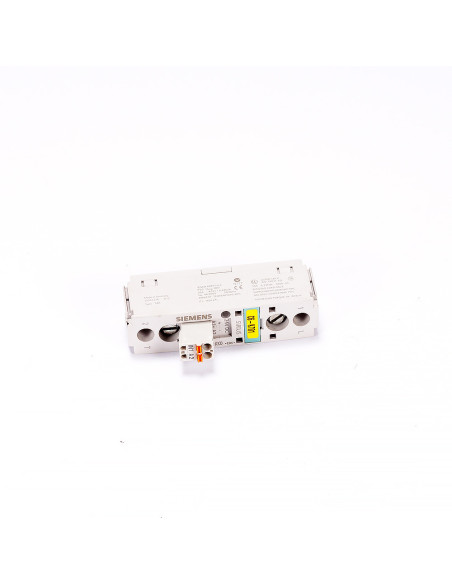

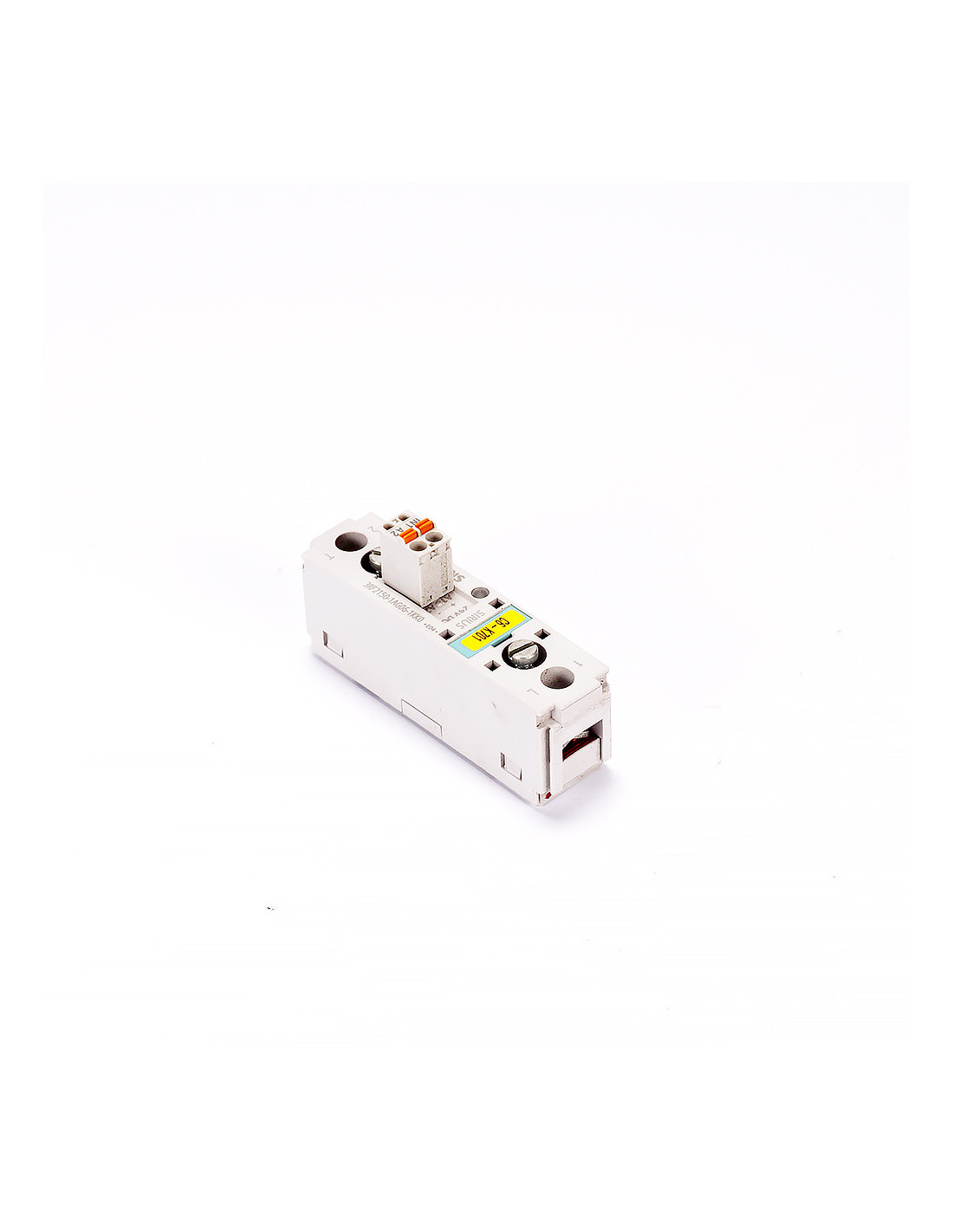

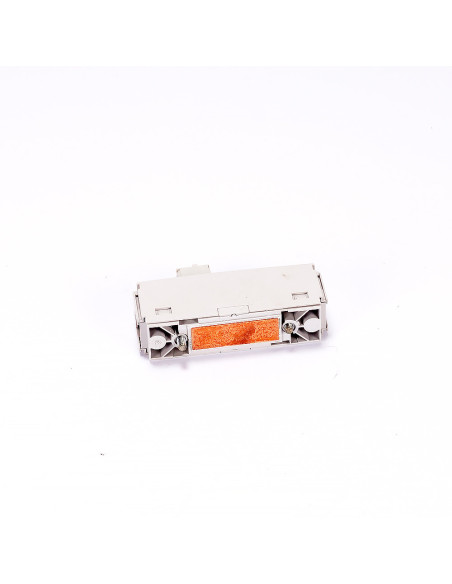

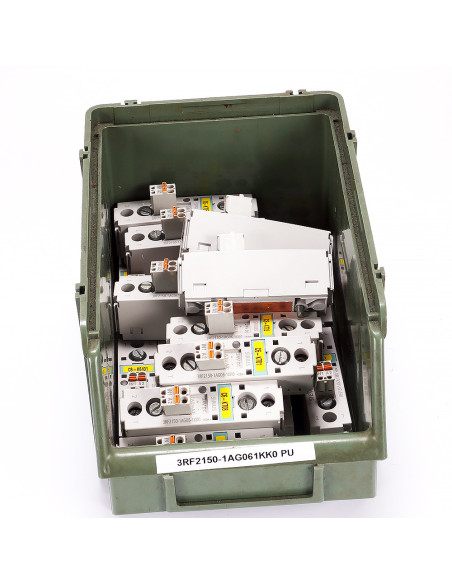

SIEMENS SIRIUS 3RF2150-1AG06-1KK0 – przekaźnik półprzewodnikowy (SSR) 1-fazowy, 24 V DC, 50 A, 48–600 V AC
Opis produktu
Jednofazowy przekaźnik półprzewodnikowy SIEMENS SIRIUS serii 3RF2, model 3RF2150-1AG06-1KK0, przeznaczony do bezstykowego łączenia obciążeń AC, szczególnie grzałek i obciążeń rezystancyjnych. Zamiast styków mechanicznych wykorzystuje triak/tyrystory, co zapewnia cichą pracę, brak zużycia styków i wysoką niezawodność w aplikacjach przemysłowych.
Najważniejsze cechy
-
Sterowanie napięciem 24 V DC (A1 „+”, A2 „–”; front: „IN1, A2”)
-
Tora mocy 1-fazowa, zaciski 1/L – 2/T
-
Zakres napięcia obciążenia: 48…600 V AC (wariant „AG06”)
-
Prąd znamionowy: do 50 A (AC-51, przy 40 °C)
-
Załączanie w zerze (zero-cross) – ograniczenie zakłóceń sieciowych i prądów udarowych
-
Optoizolowane wejście sterujące, wbudowany snubber (układ tłumiący przepięcia)
-
Częstotliwość pracy: 47…63 Hz
-
Montaż na szynie DIN lub na płycie (wąska obudowa)
-
Zaciski śrubowe dla toru mocy; sprężynowe push-in dla sterowania
-
Temperatura pracy: typowo −25…+60 °C (z deratingiem powyżej ~40 °C)
Zastosowania
-
Sterowanie grzałkami i obciążeniami rezystancyjnymi w piecach, zgrzewarkach, wytłaczarkach, suszarniach
-
Aplikacje wymagające cichej pracy i dużej trwałości łączeniowej
-
Układy, w których ważne jest ograniczenie zakłóceń EMC dzięki załączaniu w zerze
Montaż i podłączenie
-
Sterowanie: A1(+) / A2(–) = 24 V DC (zaciski „IN1, A2” na froncie)
-
Tory mocy: 1/L – zasilanie z sieci AC; 2/T – wyjście do obciążenia
-
Montaż: szyna DIN lub płyta montażowa; zachować przestrzeń wentylacyjną zgodnie z prądem obciążenia
