Dostępny
Wielkość nominalna 32, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 350 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Schemat przyłączy | Kołnierz SAE 1 1/4 zgodnie z ISO 6162-2 |
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 600 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 9.9 |

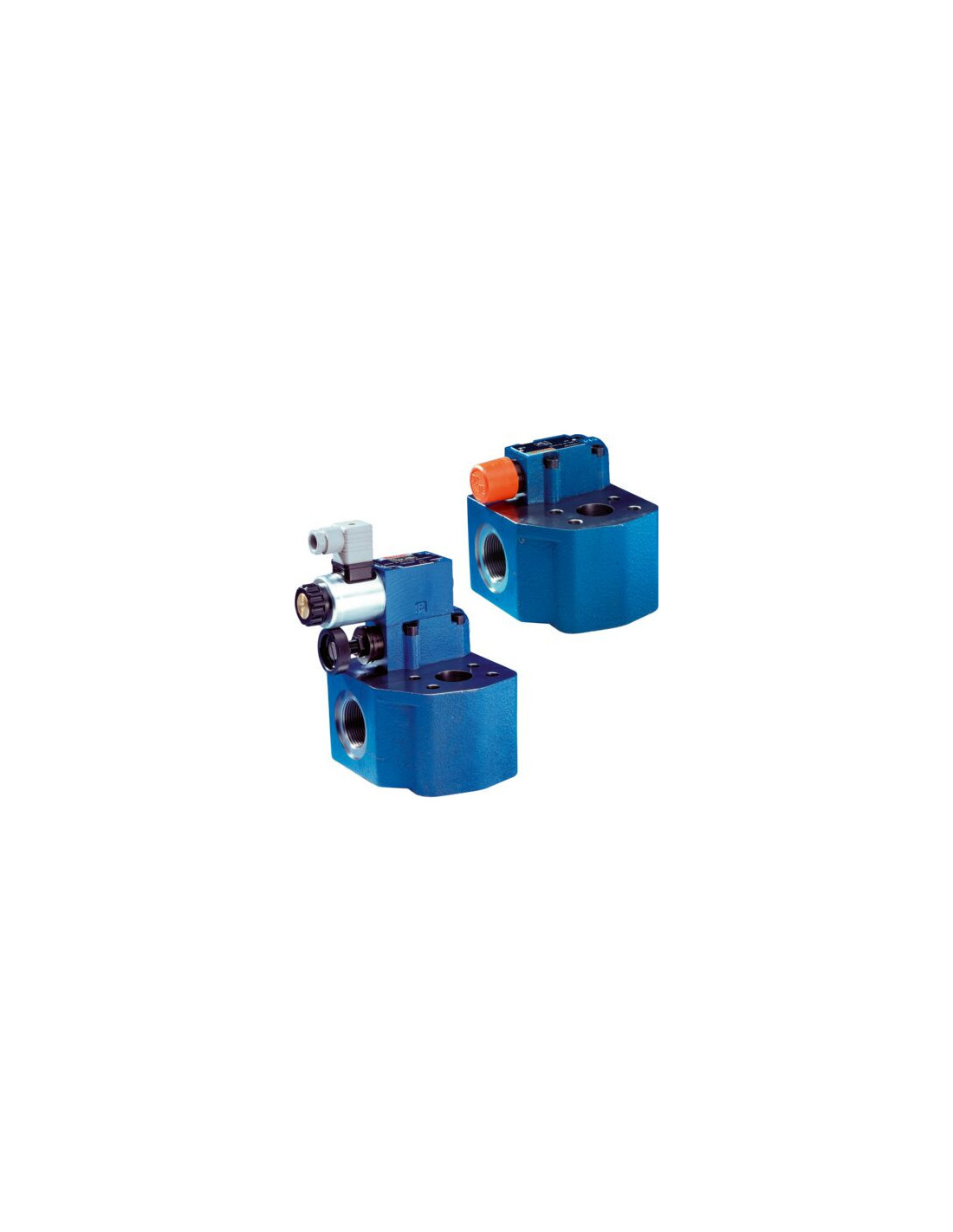

Blok Zabezpieczeń Pompy DBAW30BH2N1X/350-6EG24N9K4 – R900930445
Blok zabezpieczeń pompy hydraulicznej DBAW30BH2N1X/350-6EG24N9K4 (kod produktu: R900930445) to zaawansowane rozwiązanie dedykowane przemysłowym instalacjom hydraulicznym, gdzie kluczowe znaczenie ma wysoka wydajność oraz niezawodne zabezpieczenie układów przed nadmiernym ciśnieniem. Komponent ten stanowi istotny element systemów hydraulicznych w aplikacjach wymagających precyzyjnej kontroli parametrów pracy oraz ochrony jednostki napędowej przed uszkodzeniem.
Zawór ciśnieniowy do wymagających zastosowań przemysłowych
Zawór ciśnieniowy typu DBAW został zaprojektowany z myślą o wysokim zakresie mocy oraz intensywnych obciążeniach. Znajduje zastosowanie w:
- Hydraulice przemysłowej
- Układach zasilania pomp wysokociśnieniowych
- Systemach automatyki i sterowania maszyn
- Instalacjach, w których wymagane jest bezpieczne ograniczenie ciśnienia do ustawionej wartości
- Przemysłach: produkcyjnym, maszynowym, górniczym, energetycznym
Najważniejsze cechy i zalety bloku zabezpieczeń hydraulicznych DBAW
Blok pompowy DBAW30BH2N1X/350-6EG24N9K4 charakteryzuje się modułową budową oraz ergonomiczną formą, dzięki czemu może być z łatwością zintegrowany z istniejącymi lub nowymi instalacjami hydraulicznymi. Do głównych zalet należą:
- Konstrukcja z gniazdem stożkowym – zapewnia szczelność oraz długotrwałą, bezawaryjną pracę zaworu.
- Sterowanie elektromagnetyczne (24 V DC) – umożliwia szybkie i precyzyjne przełączanie ciśnienia oraz zdalne zarządzanie.
- Zakres ciśnienia do 350 bar – idealny do aplikacji wymagających podwyższonego ciśnienia roboczego.
- Wysoka wydajność przepływowa – maksymalnie 600 l/min.
- Ochrona przed przeciążeniem – zawór gwarantuje bezpieczeństwo pracy pompy oraz chroni układ hydrauliczny.
- Łatwy montaż – kołnierz SAE 1 1/4 zgodny z ISO 6162-2.
- Odporność na różne rodzaje mediów hydraulicznych – kompatybilny z cieczami HL, HLP oraz HFC.
Możliwości wykorzystania i typowe zastosowania
Blok zabezpieczeń DBAW30BH2N1X/350-6EG24N9K4 jest odpowiedzią na potrzeby reżimów pracy wymagających nieprzerwanej ochrony i stabilnego sterowania ciśnieniem. Jest szczególnie rekomendowany do układów:
- Hydraulicznych napędów maszyn produkcyjnych.
- Pomp przemysłowych pracujących w trybie ciągłym lub cyklicznym.
- Systemów bezpieczeństwa i automatyki.
- Stacji pomp w aplikacjach procesowych oraz technologicznych.
Dzięki swojej solidnej konstrukcji oraz kompatybilności z popularnymi standardami hydraulicznymi, blok zabezpieczeń DBAW sprawdza się wszędzie tam, gdzie istotne jest utrzymanie parametrów pracy hydrauliki w zakresie bezpieczeństwa, niezawodności oraz długowieczności układu.
