Dostępny
Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 200 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Schemat przyłączy | Kołnierz SAE 1 1/2 zgodnie z ISO 6162-2 |
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 13.26 |

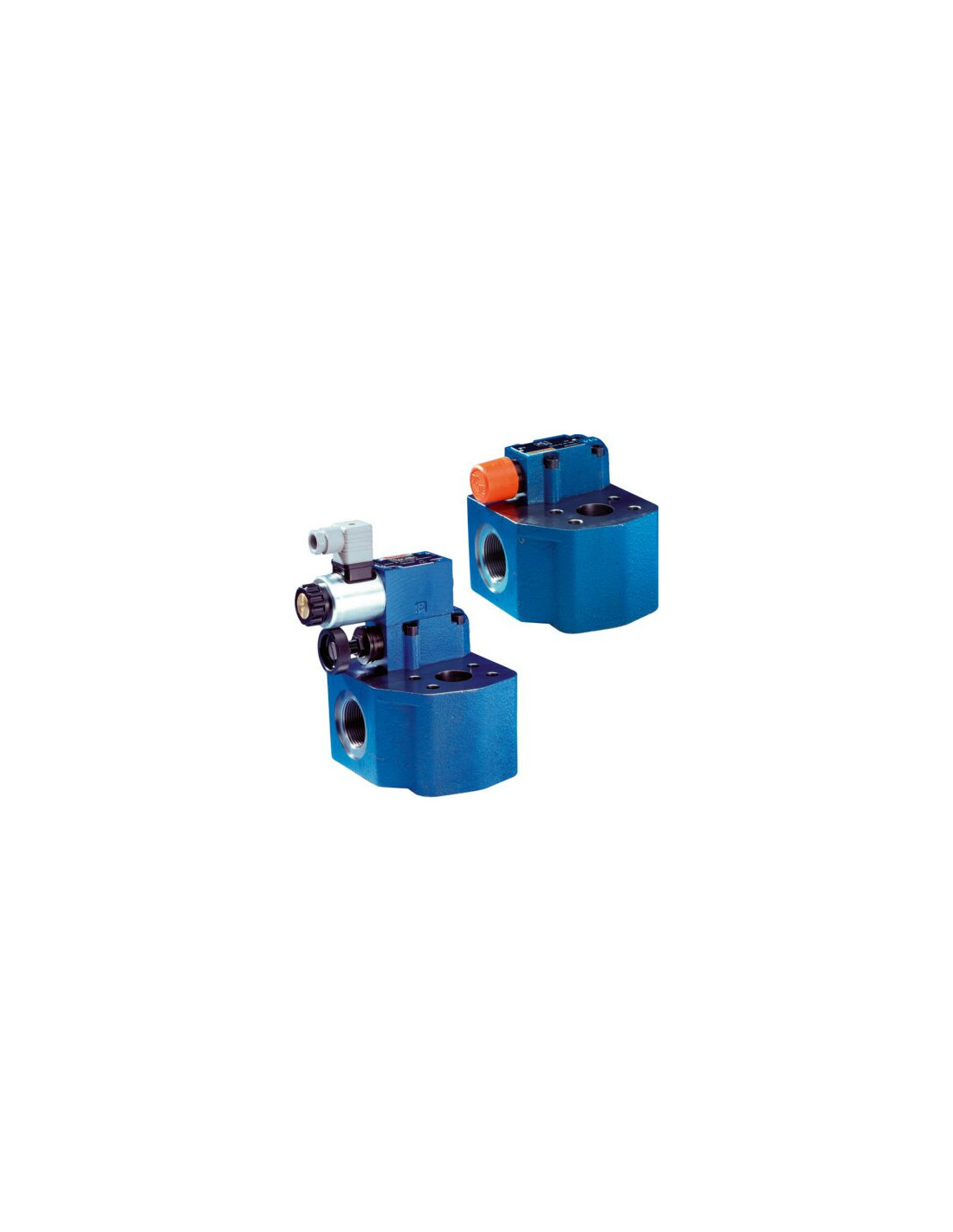

Blok zabezpieczeń pompy hydraulicznej DBAW40BH2N1X/200-6EG24N9K4 – R900950438
Blok zabezpieczeń pompy hydraulicznej DBAW40BH2N1X/200-6EG24N9K4 to zaawansowany zawór ciśnieniowy o nominalnej wielkości 40, wyposażony w nowoczesne sterowanie elektromagnetyczne 24 V DC. Kompaktowa konstrukcja zapewnia niezawodne i bezpieczne działanie układów hydraulicznych o wysokiej mocy, gwarantując optymalną ochronę przed nadmiernym ciśnieniem.
Zastosowanie bloku zabezpieczeń hydraulicznych DBAW40BH2N1X
Urządzenie przeznaczone jest do wykorzystania w różnorodnych systemach hydraulicznych, gdzie wymagane jest wydajne i precyzyjne sterowanie oraz zabezpieczenie przed przeciążeniami. Typowe zastosowania obejmują:
- Układy hydrauliczne maszyn przemysłowych
- Agregaty hydrauliczne oraz pompy wysokociśnieniowe
- Instalacje zasilające linie produkcyjne i urządzenia w napędach hydraulicznych
- Systemy zabezpieczające i kontrolujące ciśnienie robocze w aplikacjach ciężkiego przemysłu
Najważniejsze zalety hydraulicznego zaworu ciśnieniowego DBAW40BH2N1X
- Niezawodna ochrona przed nadciśnieniem dzięki precyzyjnemu zakresowi ustawień ciśnienia od 3,7 do 200 barów
- Solidna konstrukcja z gniazdem stożkowym, która optymalizuje szczelność oraz precyzję działania
- Elektromagnetyczne sterowanie zapewnia szybkie i pewne odciążenie dzięki wbudowanemu rozdzielaczowi suwakowemu
- Łatwy montaż dzięki standardowemu kołnierzowi SAE 1 1/2 zgodnemu z ISO 6162-2
- Możliwość pracy z różnorodnymi cieczami hydraulicznymi, takimi jak HL, HLP, HFC oraz szeroką gamą renomowanych olejów
- Stabilna praca nawet w trudnych warunkach dzięki uszczelnieniom NBR oraz odporności na wysokie ciśnienie robocze (do 350 bar)
Możliwości montażu i integracji
Wysokociśnieniowy blok zabezpieczeń DBAW40BH2N1X/200-6EG24N9K4 wyposażony jest w trzypinowy wtyk przyrządowy (zgodny z EN 175301-803), co umożliwia łatwe włączenie do układu elektrycznego. Przemyślana konstrukcja z dwoma przyłączami oraz dwoma pozycjami suwaka pozwala na elastyczną konfigurację w różnych aplikacjach przemysłowych.
Typowe branże wykorzystujące blok zabezpieczeń pompy hydraulicznej
- Energetyka i przemysł ciężki
- Automatyka przemysłowa
- Przemysł wydobywczy i budowlany
- Przetwórstwo oraz produkcja maszyn
Blok zabezpieczeń DBAW40BH2N1X/200-6EG24N9K4 to kluczowy element nowoczesnych układów hydraulicznych, zapewniający bezpieczeństwo, trwałość i niezawodność w eksploatacji.
