Wielkość nominalna 32, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 200 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 350 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Przyłącze kołnierzowe |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 9.5 |

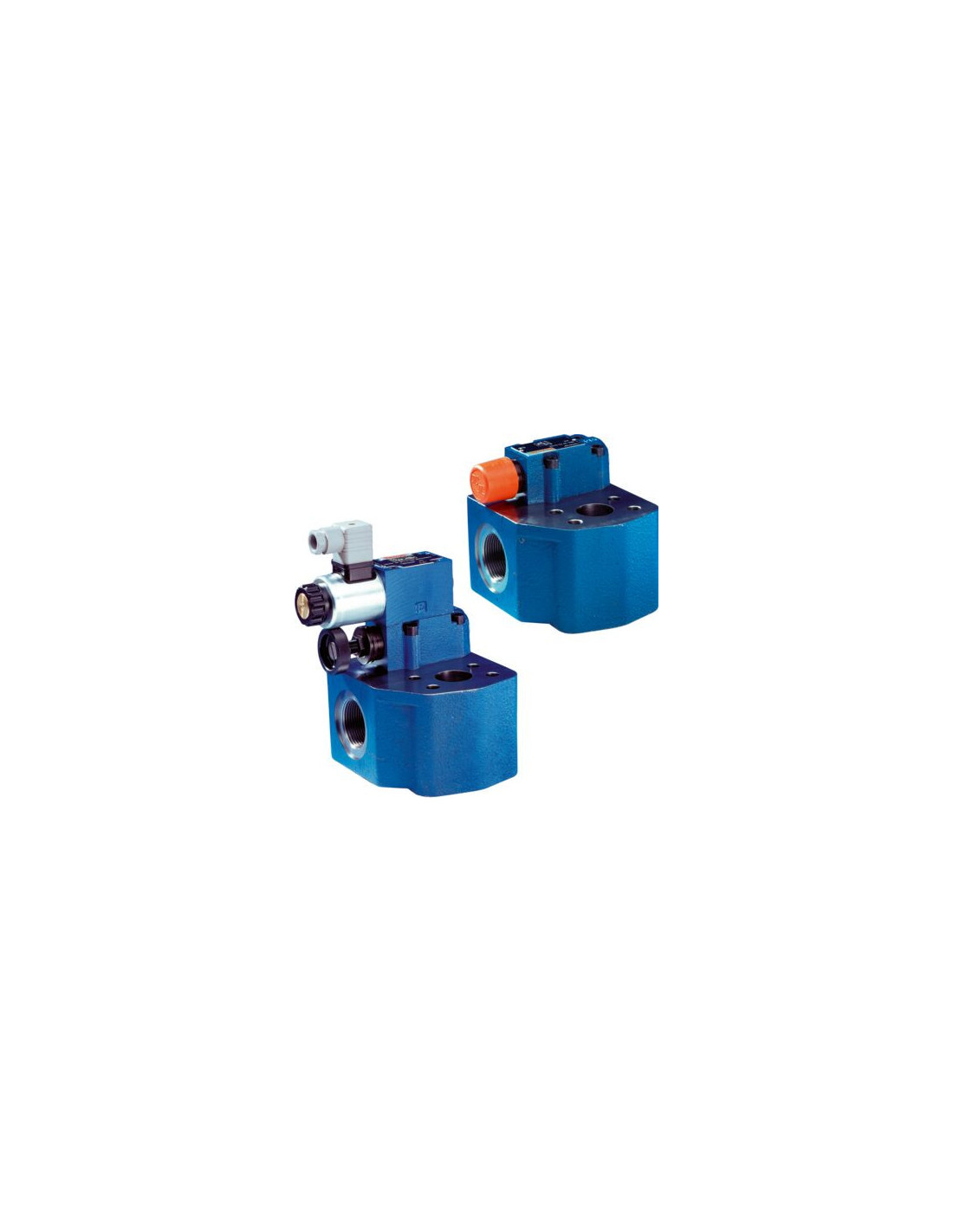

Blok zabezpieczeń pompy DBAWR30BF2N1X/200-6EG24N9K4R12 – R900935135
Blok zabezpieczeń pompy hydraulicznej DBAWR30BF2N1X/200-6EG24N9K4R12 o wielkości nominalnej 32 to zaawansowany element hydrauliki przemysłowej, przeznaczony do pracy w układach wysokiego ciśnienia. Produkt charakteryzuje się solidną konstrukcją oraz możliwością pracy w trudnych warunkach, co pozwala na szerokie zastosowanie w nowoczesnych systemach hydraulicznych.
Zawór hydrauliczny – budowa i przeznaczenie
Tego typu zawór ciśnieniowy o konstrukcji z gniazdem stożkowym zaprojektowano z myślą o pośrednim sterowaniu elektromagnetycznym. Obsługa rozwiązania odbywa się dzięki zewnętrznemu rozdzielaczowi suwakowemu, który umożliwia elektromagnetyczne odciążenie. Takie rozwiązanie gwarantuje precyzyjne i niezawodne ograniczanie ciśnienia w instalacjach przemysłowych oraz bezpieczeństwo pozostałych elementów układu.
Najważniejsze cechy i zalety bloku zabezpieczeń pompy
- Wysoka wytrzymałość i niezawodność w aplikacjach o dużej mocy
- Zakres ustawień ciśnienia w przedziale od 3,7 do 200 barów
- Maksymalne ciśnienie robocze: aż do 350 barów
- Maksymalne natężenie przepływu: do 350 l/min
- Przyłącze kołnierzowe zapewniające szczelność i trwałość połączenia
- Dwupozycyjny suwak z graficznym symbolem typu „B”
- Sześciokątne gniazdo z dodatkowym kołpakiem ochronnym
- Możliwość stosowania różnych typów cieczy hydraulicznych, takich jak HL, HLP, HFC
- Uszczelnienia wykonane z NBR, zapewniające odporność na ścieranie i czynniki chemiczne
- Kompaktowa konstrukcja o masie 9,5 kg
Zastosowanie bloku zabezpieczeń DBAWR w hydraulice przemysłowej
Blok zabezpieczeń pompy dedykowany jest przede wszystkim do instalacji przemysłowych, w których wymagane są wysokie parametry niezawodności oraz szeroki zakres regulacji ciśnienia. Doskonale sprawdza się w:
- Automatyzacji procesów przemysłowych
- Układach hydraulicznych maszyn produkcyjnych
- Systemach transportu wewnętrznego i dźwignicach
- Prasach hydraulicznych oraz napędach maszyn ciężkich
Łatwa integracja z innymi elementami systemu oraz szeroka kompatybilność zapewniają wszechstronne możliwości wykorzystania w nowoczesnych systemach hydraulicznych.
Możliwości konfiguracji oraz obsługi
Produkt wyposażony jest w złącze elektryczne 3-biegunowe (2 + PE) zgodne z normą EN 175301-803, zasilane napięciem 24 VDC. Pozwala to na proste i szybkie podłączenie do systemu sterowania maszyną. Dodatkowym atutem jest zastosowanie kołpaka ochronnego oraz sześciokątnego gniazda, co umożliwia komfortową konserwację i serwisowanie zaworu.
Wysoki poziom niezawodności i precyzji działania czyni blok DBAWR niezastąpionym rozwiązaniem w różnych dziedzinach przemysłu, zapewniając bezpieczeństwo całego układu hydraulicznego.
