Wielkość nominalna 6, symbol A – B i B – A, z uruchamianiem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór sterujący
- Zawór ograniczający ciśnienie
- Pokrętło
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.DB6V |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.48 |

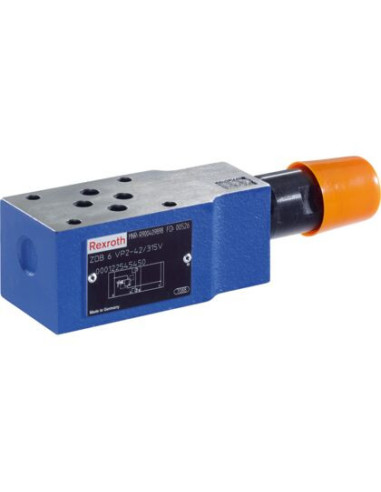

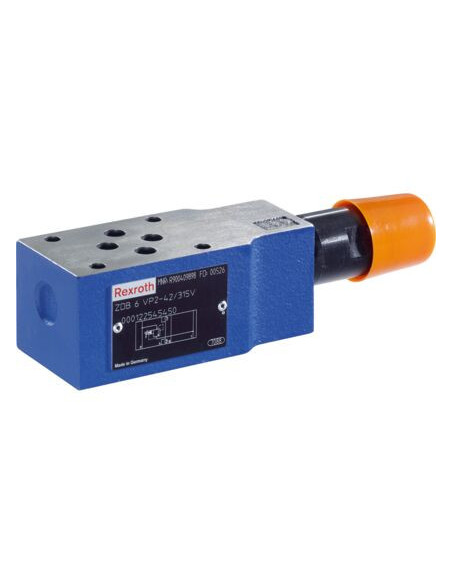

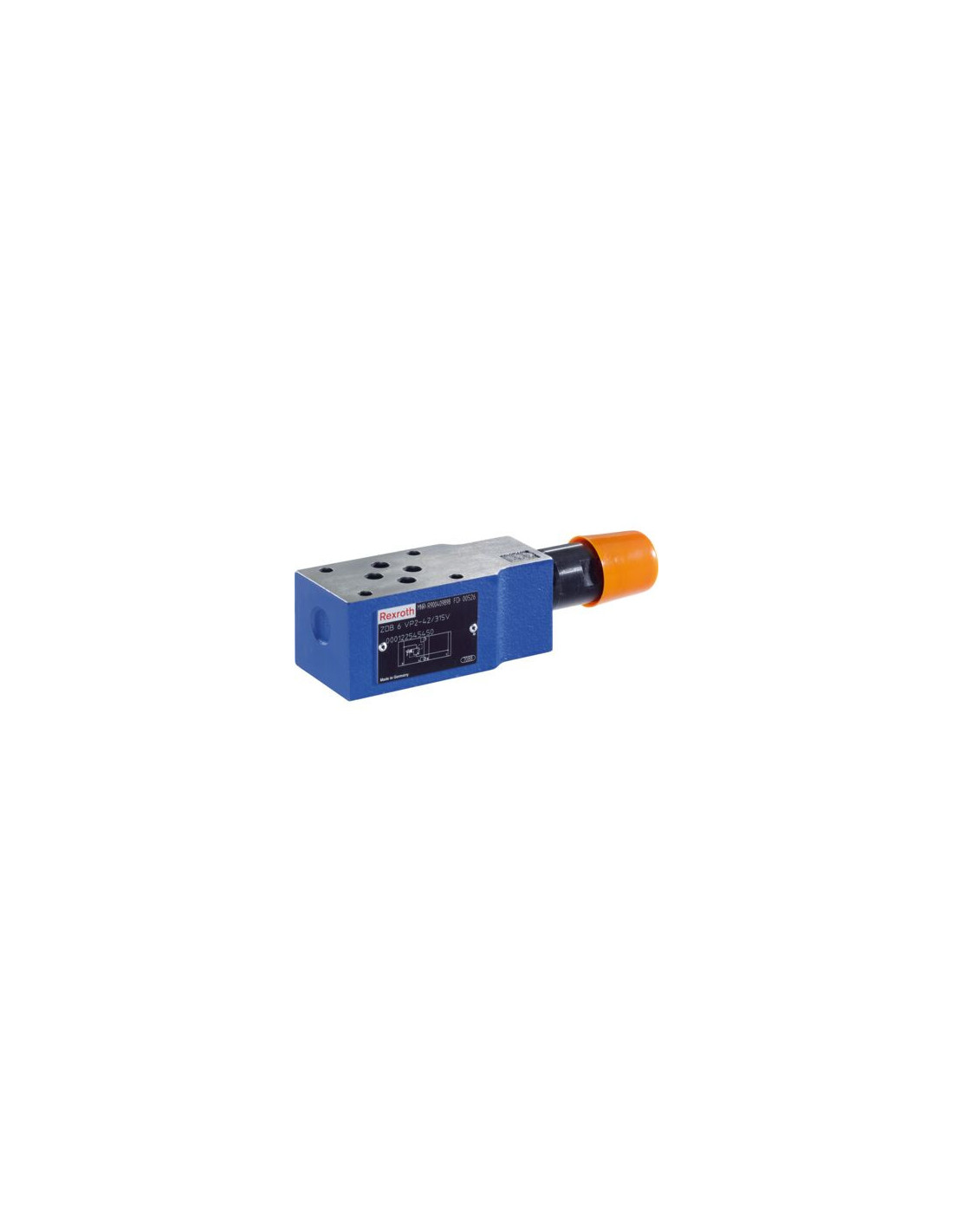

Zawór ograniczający ciśnienie Z2DB6VD1-4X/315V – precyzyjna kontrola w instalacjach hydraulicznych
Zawór ograniczający ciśnienie Z2DB6VD1-4X/315V to specjalistyczny element hydrauliki siłowej, przeznaczony do pracy w instalacjach wymagających wysokich parametrów bezpieczeństwa oraz niezawodności. Dzięki kompaktowej budowie oraz starannemu wykonaniu gwarantuje precyzyjne utrzymanie zadanego ciśnienia w systemie oraz chroni układ przed niepożądanym wzrostem ciśnienia roboczego.
Typowe zastosowania zaworu ograniczającego ciśnienie Z2DB6VD1-4X/315V
Przemysłowy zawór hydrauliczny tego typu znajduje zastosowanie w wielu gałęziach przemysłu. Jest często wybierany do instalacji:
- Maszyn budowlanych oraz drogowych – zabezpiecza obwody hydrauliczne przed przeciążeniem.
- Urządzeń przemysłowych, takich jak prasy hydrauliczne czy linie produkcyjne.
- Układów automatyzacji przemysłowej – zapewnia bezpieczną pracę siłowników i napędów hydraulicznych.
- Systemów chłodniczych i energetycznych, gdzie kluczowa jest stabilność ciśnienia oraz bezpieczeństwo całej instalacji.
Kluczowe zalety zaworu hydraulicznego Z2DB6VD1-4X/315V
- Wysoka niezawodność działania – skutecznie chroni układ przed przekroczeniem dopuszczalnego ciśnienia.
- Precyzyjna regulacja – możliwość ręcznego ustawienia wymaganej wartości ciśnienia.
- Kompaktowa konstrukcja – ułatwia montaż w instalacjach o ograniczonej przestrzeni.
- Szeroka kompatybilność z cieczami hydraulicznymi – obsługuje szeroki zakres mediów hydraulicznych, m.in. HL, HLP, HVLP, płyny ekologiczne (HEES, HETG) i syntetyczne.
- Uniwersalność montażu dzięki przyłączu zgodnemu z normą ISO 4401-03-02-0-05.
- Solidna konstrukcja – korpus wykonany z wytrzymałych materiałów, co gwarantuje długą żywotność.
Budowa i działanie ogranicznika ciśnienia w hydraulice
Zawór ograniczający ciśnienie w wersji Z2DB6VD1-4X/315V posiada manualne sterowanie pokrętłem, co pozwala na łatwą i szybką nastawę wybranego poziomu ciśnienia. Montowany jest jako element pośredni w układzie, umożliwiając skuteczną kontrolę przepływu zarówno w kierunku A → B, jak i B → A. Dzięki czterem punktom przyłączeniowym zawór charakteryzuje się uniwersalnością i może być stosowany w różnorodnych aplikacjach.
Dlaczego warto stosować zawory ograniczające ciśnienie?
Zawory ograniczające ciśnienie to kluczowa grupa urządzeń zapewniająca bezpieczeństwo i niezawodność pracy maszyn oraz instalacji hydraulicznych. Chronią one komponenty systemu przed uszkodzeniem, przedłużając żywotność urządzeń i minimalizując ryzyko awarii podczas pracy pod wysokim ciśnieniem.
