Wielkość nominalna 40, symbol A, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 315 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | A |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 13.13 |

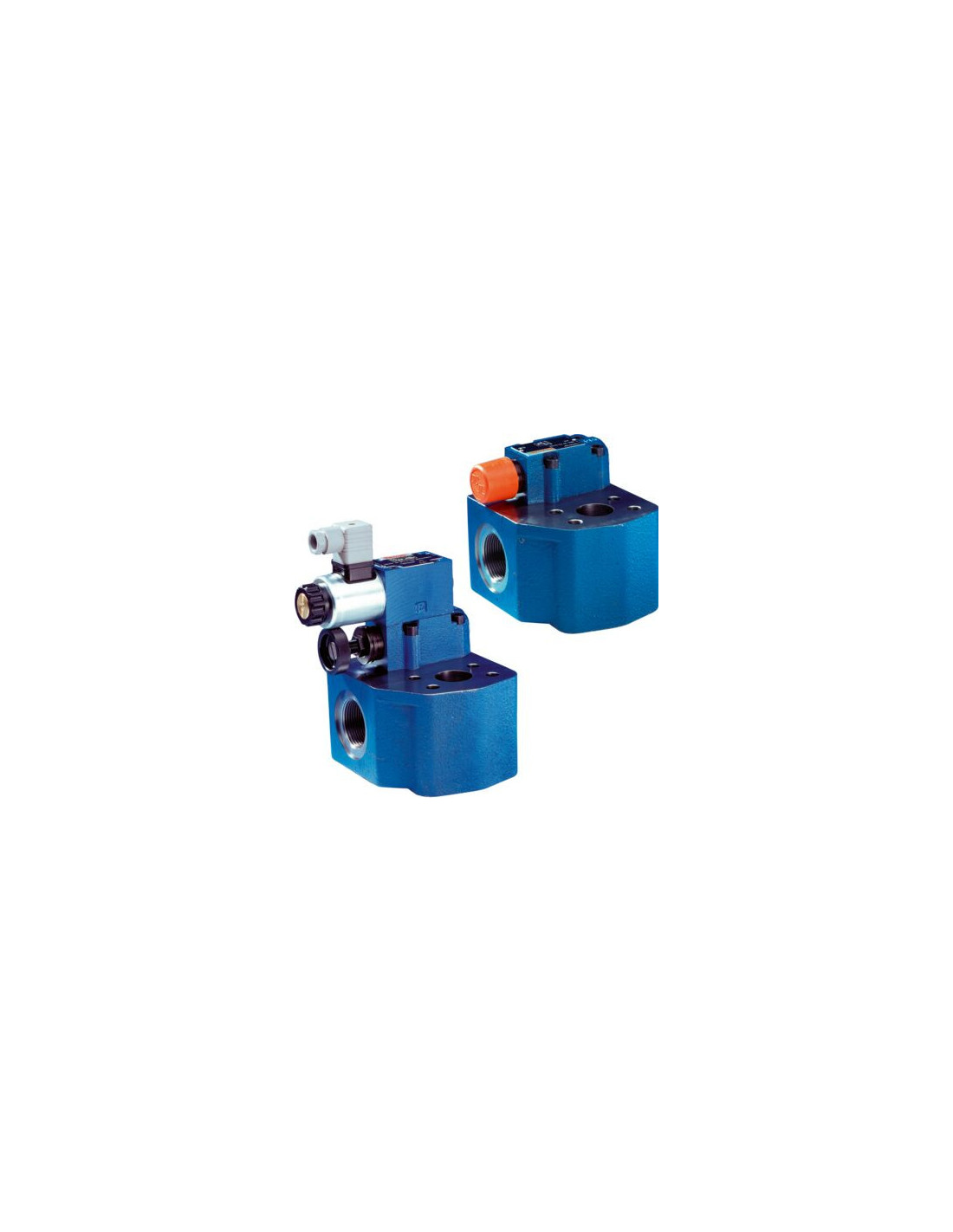

Blok zabezpieczeń pompy DBAW40AH2N1X/315-6EG24N9K4 R901042474 – Zawór hydrauliczny do zastosowań przemysłowych
Blok zabezpieczeń pompy DBAW40AH2N1X/315-6EG24N9K4 marki Bosch Rexroth to zaawansowany zawór hydrauliczny przeznaczony do wysokiego przedziału mocy. Urządzenie charakteryzuje się wysoką niezawodnością działania oraz umożliwia precyzyjne ograniczenie ciśnienia do ustalonych wartości. Wersja z sterowaniem elektromagnetycznym i zasilaniem 24 V DC znajduje szerokie zastosowanie w nowoczesnych instalacjach hydrauliki siłowej.
Jego budowa opiera się na konstrukcji z gniazdem stożkowym oraz precyzyjnym wykonaniu z wytrzymałych materiałów, co czyni produkt wysoce odpornym na intensywną eksploatację przemysłową. Kluczową zaletą jest także pośrednie sterowanie oraz skuteczne elektromagnetyczne odciążenie przy użyciu zamontowanego rozdzielacza suwakowego.
Zalety i możliwości wykorzystania bloku zabezpieczeń pompy DBAW 40
- Szeroki zakres ustawień ciśnienia – regulacja od 3,7 do 315 barów pozwala na dopasowanie pracy zaworu do indywidualnych potrzeb układu hydraulicznego.
- Wysoka wytrzymałość na ciśnienie robocze – do 350 bar, co umożliwia stosowanie w najbardziej wymagających aplikacjach.
- Duży maksymalny przepływ hydrauliczny – aż do 650 l/min, idealny do wydajnych instalacji przemysłowych i maszyn specjalistycznych.
- Solidna konstrukcja – zastosowanie kołnierza wysokociśnieniowego oraz gniazda sześciokątnego z kołpakiem ochronnym zapewnia trwałość oraz wygodę montażu.
- Uniwersalność zastosowań – kompatybilność z różnymi rodzajami cieczy hydraulicznych: HL, HLP, HFC oraz szeroką gamą mediów specjalistycznych.
- Łatwość integracji – zastosowanie standardowej 3-biegunowej wtyczki elektrycznej według EN 175301-803 ułatwia szybkie podłączenie w systemach automatyki.
Typowe zastosowania przemysłowe bloku zabezpieczeń pompy DBAW40AH2N1X/315-6EG24N9K4
Blok zabezpieczeń pompy DBAW 40 wykorzystywany jest przede wszystkim w zaawansowanych systemach hydraulicznych na liniach produkcyjnych oraz maszynach przemysłowych, takich jak prasy hydrauliczne, maszyny do formowania, układy hydrauliki mobilnej, systemy napędowe czy sprzęt do obsługi ciężkich ładunków. Skutecznie chroni układy przed nadmiernym wzrostem ciśnienia, gwarantując długą i bezawaryjną pracę instalacji.
Urządzenie sprawdza się także w układach zasilających i rozdzielczych, wszędzie tam, gdzie kluczowa jest precyzyjna kontrola ciśnienia oraz szybka reakcja na zmiany warunków pracy. Jego wytrzymałość oraz odporność na czynniki chemiczne, dzięki użyciu uszczelnień NBR, pozwalają na eksploatację w trudnych warunkach środowiskowych.
