Wielkość nominalna 10, A2 → A1, mechaniczny
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia do wartości ustawień.
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Zakres ustawień ciśnienia 14…100 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | Z3DR10V |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | A2 → A1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 7 |
| Liczba pozycji suwaka | 3 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.3 |

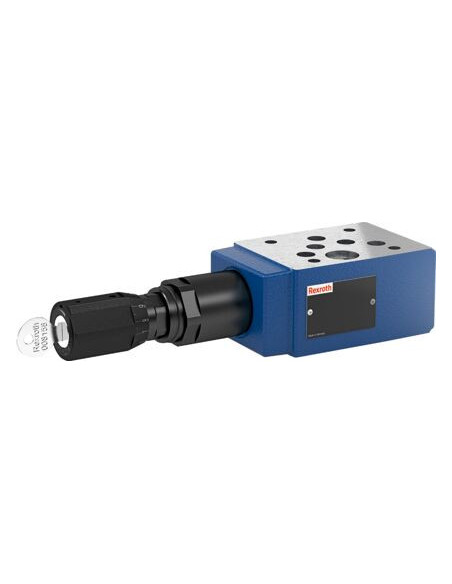

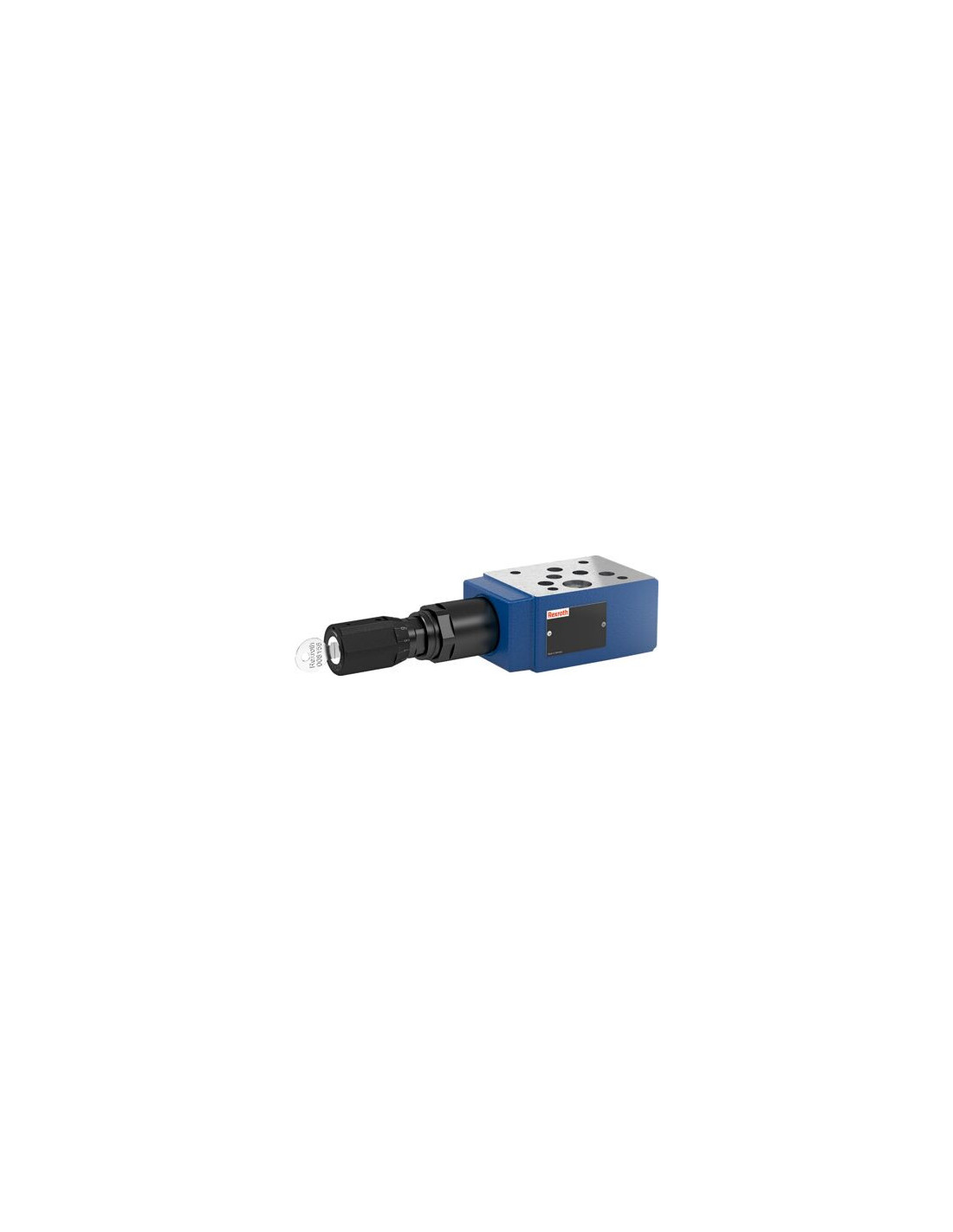

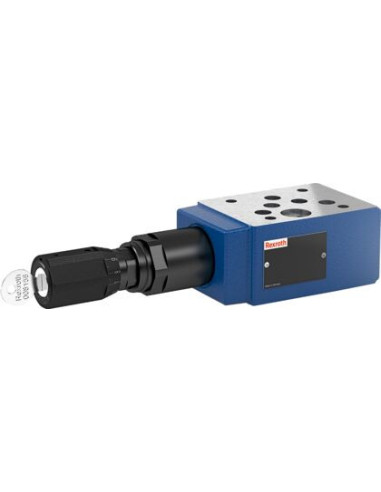

Zawór redukujący ciśnienie Z3DR10VA2-1X/100V – do instalacji hydraulicznych o wysokiej wydajności
Zawór redukujący ciśnienie Z3DR10VA2-1X/100V marki Rexroth (kod produktu: R901435209) to specjalistyczny, przemysłowy element hydrauliki siłowej, zaprojektowany z myślą o wydajnym i bezpiecznym sterowaniu ciśnieniem w układach wysokociśnieniowych. Jego konstrukcja zapewnia niezawodną redukcję ciśnienia w zakresie 14–100 barów, gwarantując stałą ochronę instalacji przed niepożądanymi skokami ciśnienia.
Kluczowe zalety oraz możliwości zastosowania zaworu redukcyjnego ciśnienia Z3DR10VA2
Główne zalety wynikające z wykorzystania tego zaworu to:
- Precyzyjna regulacja ciśnienia dzięki zastosowaniu suwakowego mechanizmu ze sterowaniem pośrednim.
- Bezpieczeństwo użytkowania – zawór posiada gniazdo sześciokątne oraz kołpak ochronny, które minimalizują ryzyko nieautoryzowanych zmian ustawień.
- Wysoka wydajność – maksymalne ciśnienie robocze sięga 350 bar, a przepływ wynosi nawet do 120 l/min, co umożliwia zastosowanie w zaawansowanych instalacjach.
- Szeroki zakres zastosowań – jest rekomendowany do układów hydraulicznych maszyn przemysłowych, hydraulicznych napędów siłowych, pras hydraulicznych, maszyn budowlanych oraz systemów ochrony przed przeciążeniem.
- Kompaktowa budowa – zawór przeznaczony do montażu na płycie pośredniej (zgodność z ISO 4401), co ułatwia szybki montaż w istniejących układach.
- Odporność na czynniki robocze – możliwość pracy z szerokim zakresem cieczy hydraulicznych oraz zastosowanie uszczelnień FKM.
Zastosowanie zaworu redukującego ciśnienie w praktyce
Produkt znajduje zastosowanie w aplikacjach, gdzie wymagana jest stabilna i niezawodna redukcja ciśnienia przy zachowaniu wysokiego przepływu. Jest dedykowany do układów hydraulicznych wymagających dokładnej regulacji parametrów pracy elementów wykonawczych. Idealnie sprawdza się w:
- Systemach automatyki przemysłowej
- Przemysłowych liniach produkcyjnych
- Maszynach budowlanych i rolniczych
- Stacjach testowych
- Systemach hydrauliki siłowej
Budowa i sposób działania zaworu ciśnienia Z3DR10VA2 Rexroth
Zawór suwakowy ze sterowaniem pośrednim umożliwia płynną regulację ciśnienia na wyjściu (kierunek A2 → A1). 3-pozycyjny suwak oraz możliwość podłączenia aż 7 przyłączy dają szerokie możliwości dostosowania do indywidualnych potrzeb układu hydraulicznego.
Opis przyłącza elektrycznego – wtyk przyrządowy 3-biegunowy (2 + PE) zgodny z normą EN 175301-803 umożliwia integrację zaworu z systemem sterowania maszyną.
Podsumowanie – zawór redukujący ciśnienie Rexroth Z3DR10VA2-1X/100V
Zawór zapewnia niezawodność, wysoką precyzję i bezpieczeństwo w każdej instalacji hydraulicznej, gdzie wymagana jest dokładna redukcja ciśnienia. Dzięki solidnej konstrukcji, zgodności z normami przemysłowymi oraz szerokiej kompatybilności, produkt stanowi idealne rozwiązanie dla profesjonalnych układów hydraulicznych.
