Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 100 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Schemat przyłączy | Kołnierz SAE 1 1/2 zgodnie z ISO 6162-2 |
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 13.5 |

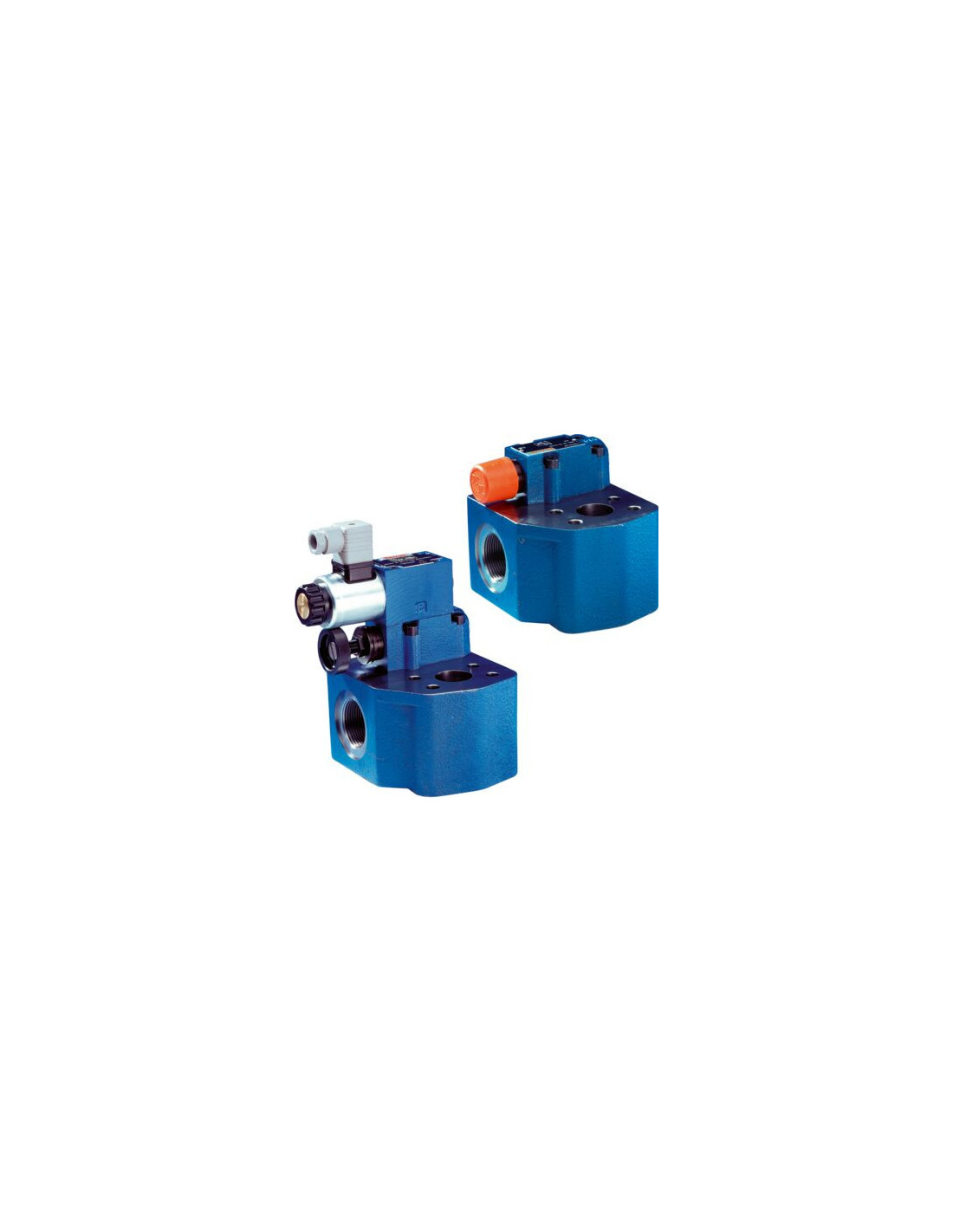

Blok zabezpieczeń pompy DBAW40BH2N1X/100-6EG24N9K4 – wysokociśnieniowy zawór hydrauliczny
Blok zabezpieczeń pompy DBAW40BH2N1X/100-6EG24N9K4 (kod produktu: R900972544) to zaawansowany zawór hydrauliczny, przeznaczony do aplikacji przemysłowych wymagających niezawodnego i precyzyjnego ograniczenia ciśnienia roboczego w układach hydraulicznych o dużej przepustowości. Konstrukcja oparta na gwintowanym gnieździe stożkowym umożliwia pracę w wymagających warunkach przemysłowych, zapewniając jednocześnie długą żywotność i stabilność działania.
Zalety bloku zabezpieczeń pompy DBAW40BH2N1X/100-6EG24N9K4
- Bezpieczeństwo i kontrola ciśnienia – skuteczne zabezpieczenie układów hydraulicznych przed przekroczeniem zadanych wartości ciśnienia.
- Elektromagnetyczne sterowanie – odciążenie przez zamontowany rozdzielacz suwakowy pozwala na wygodne i szybkie przełączanie funkcji zaworu.
- Szeroki zakres regulacji ciśnienia – od 3,7 do 100 barów, co umożliwia uniwersalne zastosowanie w różnych instalacjach przemysłowych.
- Wysoka wytrzymałość – maksymalne ciśnienie robocze sięgające 350 barów oraz natężenie przepływu do 650 l/min umożliwiają pracę w wymagających systemach.
- Trwała konstrukcja – wykonanie z wysokogatunkowych materiałów oraz solidna obudowa gwarantują niezawodność nawet w trudnych warunkach eksploatacyjnych.
- Łatwość montażu – standardowy kołnierz SAE 1 1/2 zgodny z ISO 6162-2 oraz kompaktowa budowa pozwalają na prosty montaż w różnych konfiguracjach systemów hydraulicznych.
- Kompatybilność – dostosowany do pracy z różnymi cieczami hydraulicznymi (HL, HLP, HFC).
Typowe zastosowania zaworu DBAW40BH2N1X/100-6EG24N9K4
Blok zabezpieczeń DBAW40BH2N1X jest szeroko wykorzystywany w różnorodnych systemach hydraulicznych wymagających precyzyjnego sterowania oraz ochrony pomp i innych elementów układów. Do typowych zastosowań należą m.in.:
- Przemysł ciężki – maszyny do obróbki metali, wtryskarki, prasy hydrauliczne.
- Energetyka – systemy chłodzenia i zasilania hydraulicznego w elektrociepłowniach oraz elektrowniach.
- Budownictwo i infrastruktura – maszyny budowlane, dźwigi, podnośniki oraz inne zaawansowane zespoły napędów hydraulicznych.
- Systemy bezpieczeństwa – zabezpieczenie przed nadmiernym wzrostem ciśnienia i niekontrolowanymi wyciekami.
Specjalistyczne cechy konstrukcyjne – gwarancja niezawodności
Blok zabezpieczeń wyposażony jest w gniazdo sześciokątne z kołpakiem ochronnym, co dodatkowo chroni elementy regulacyjne przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Standardowe uszczelnienia NBR zapewniają wysoką odporność chemiczną na większość olejów i cieczy hydraulicznych. Trzybiegunowe przyłącze elektryczne zgodne z EN 175301-803 umożliwia bezpieczną i niezawodną integrację z automatyką przemysłową.
Zastosowanie bloku zabezpieczeń DBAW40BH2N1X/100-6EG24N9K4 pozwala na budowę nowoczesnych, bezpiecznych i sprawnych instalacji hydraulicznych o dużych wymaganiach technicznych.
