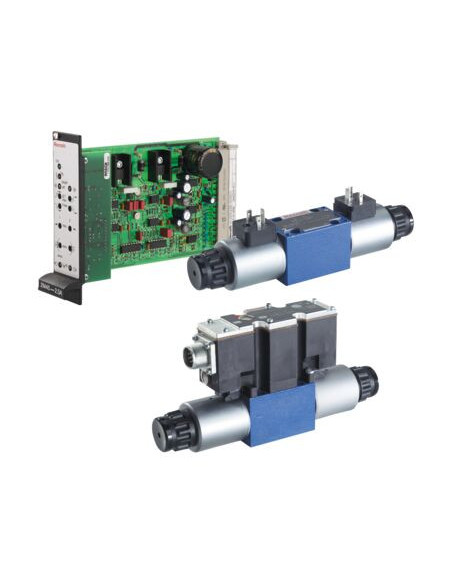

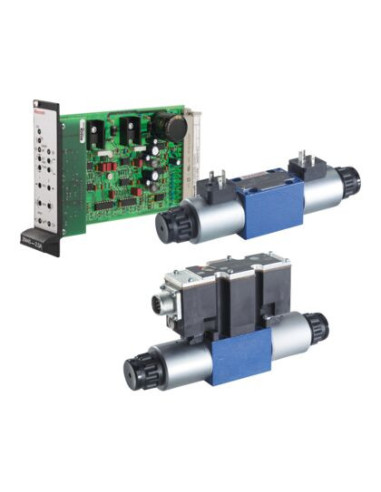

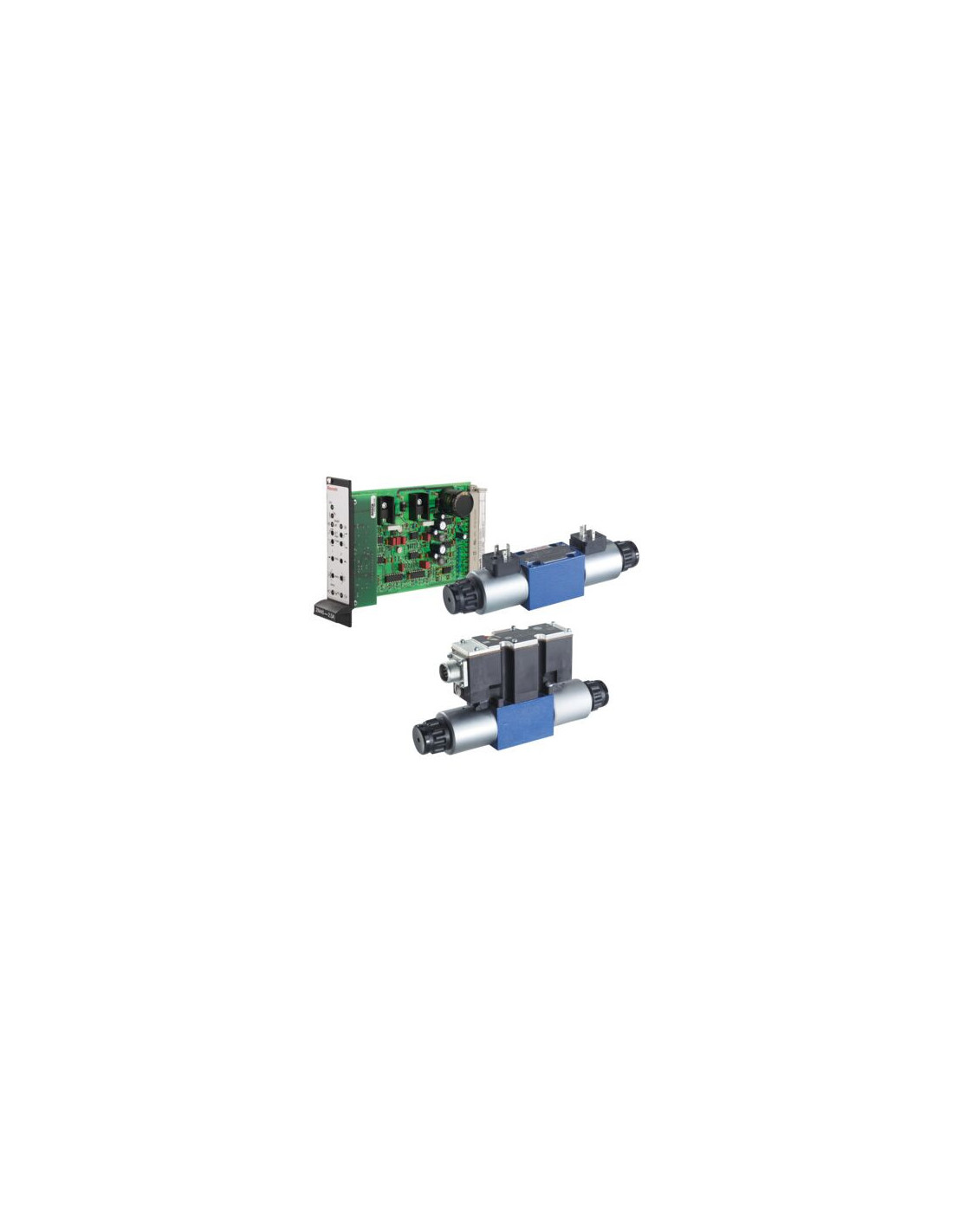

Wielkość nominalna 6, P → B / B → T, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Bezpośredniego działania
- Zakres ustawień ciśnienia do 45 barów
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 3DREP(E)6 |
| Maks. ciśnienie robocze. [bar] | 100 |
| Maks. natężenie przepływu [l/min] | 15 |
| Symbol graficzny suwaka | P → B / B → T |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.02 |
Ciśnieniowy zawór redukcyjny 3DREPE6B-2X/45EG24N9K31/A1M R901016018 – precyzyjna kontrola ciśnienia hydraulicznego
Ciśnieniowy zawór redukcyjny o oznaczeniu 3DREPE6B-2X/45EG24N9K31/A1M to nowoczesny zawór hydrauliczny, przeznaczony do zaawansowanych układów przemysłowych, w których wymagana jest precyzyjna regulacja ciśnienia w zakresie do 45 barów. Integracja zaworu z elektronicznym układem sterowania pozwala na uzyskanie stabilnej pracy oraz szybkie reagowanie na zmiany wartości zadanej, co czyni go idealnym rozwiązaniem dla aplikacji wymagających wysokiego poziomu niezawodności.
Zalety zaworu ciśnieniowego hydraulicznego 3DREPE6B-2X/45EG24N9K31/A1M
- Bezpośrednie działanie – zawór suwakowy o konstrukcji bezpośredniego działania zapewnia szybkie i dokładne działanie, minimalizując opóźnienia w sterowaniu ciśnieniem.
- Zintegrowany układ elektroniczny – zaawansowana elektronika zamknięta w jednej obudowie umożliwia łatwą integrację z systemem automatyki oraz ułatwia diagnostykę.
- Zakryty zespół ręcznego przesterowania – dodatkowa ochrona mechanizmu zapewnia większą trwałość i bezpieczeństwo użytkowania w trudnych warunkach przemysłowych.
- Kompaktowa wielkość nominalna – rozmiar 6 sprawdzi się w aplikacjach, w których istotna jest ograniczona przestrzeń montażowa oraz duża wydajność.
- Wysoka odporność – przystosowany do stosowania z różnymi rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
Typowe zastosowania zaworu 3DREPE6B-2X/45EG24N9K31/A1M
Zawór redukcyjny ciśnienia hydraulicznego znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych, układach napędowych, a także w zautomatyzowanych liniach montażowych. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest stabilne utrzymanie ciśnienia roboczego dla zapewnienia powtarzalnych i bezawaryjnych procesów technologicznych.
Możliwości integracji i montażu
Standardowy schemat przyłączy ISO 4401-03-02-0-05 umożliwia łatwy montaż na płycie, natomiast wtyczka elektryczna 7-biegunowa (6 + PE) zgodna z EN 175201-804 ułatwia szybkie i bezpieczne podłączenie do systemów sterowania. Zawór posiada dwie pozycje suwaka, co umożliwia efektywne zarządzanie przepływem hydrauliki zarówno w trybie P→B, jak i B→T.
Wytrzymałość i bezpieczeństwo w zastosowaniach przemysłowych
Wykorzystanie uszczelnień NBR wpływa na dłuższą żywotność oraz odporność na czynniki chemiczne występujące w środowisku przemysłowym. Niewielka masa (2,02 kg) w połączeniu z solidną konstrukcją gwarantuje niezawodność nawet przy intensywnej eksploatacji.
