Wielkość nominalna 10, B → A, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
Dane techniczne
| Schemat przyłączy | ISO 5781 |
| Rodzina produktów | DRE(M)(E)10,20 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE wg dyrektywy EMC 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 4.83 |

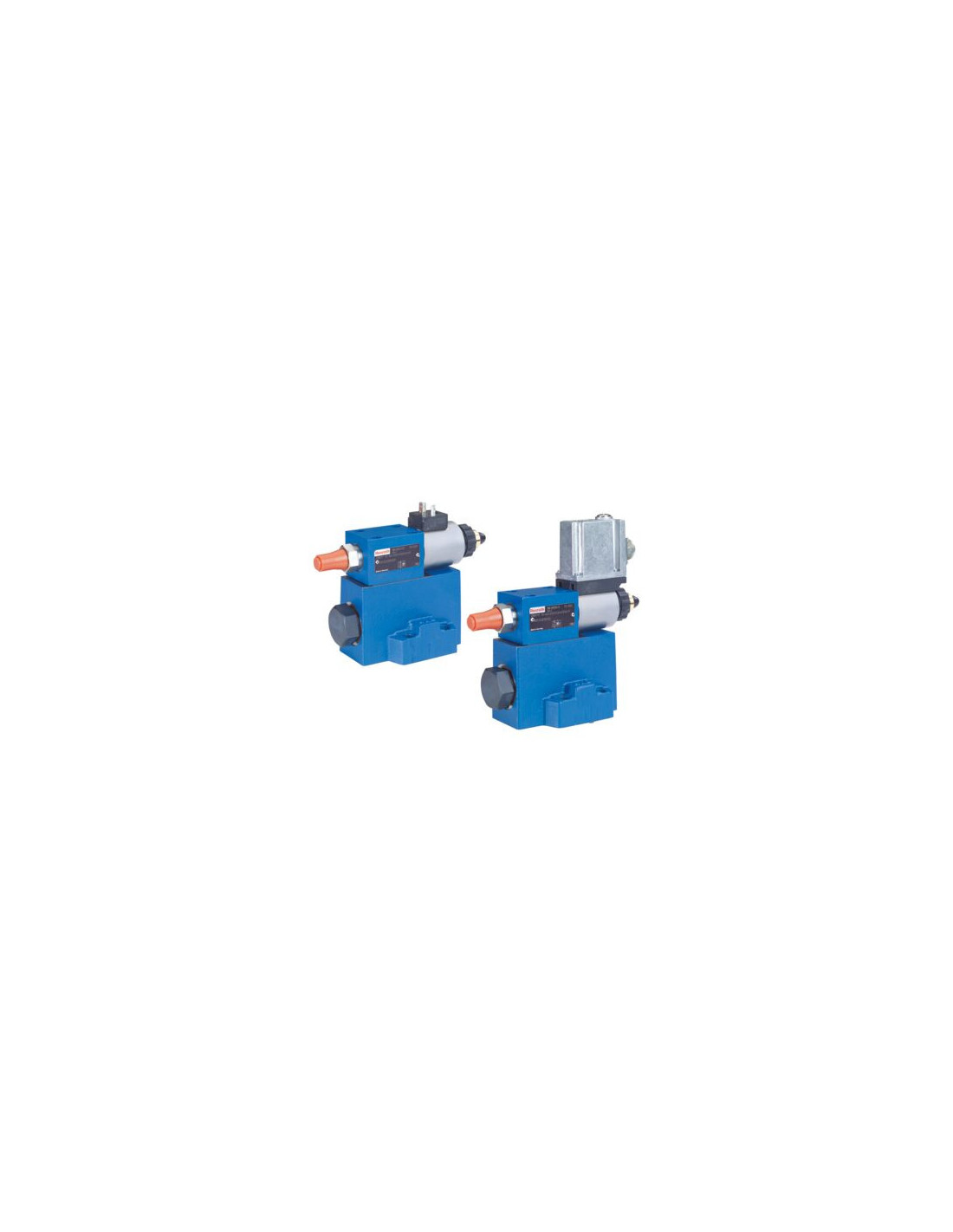

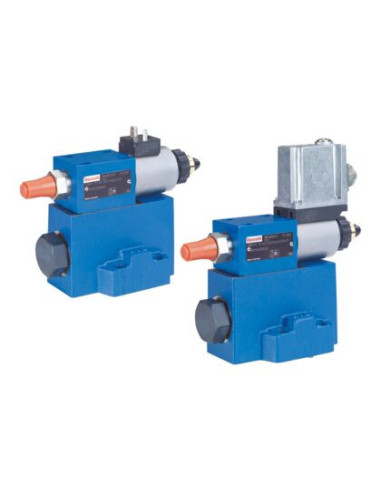

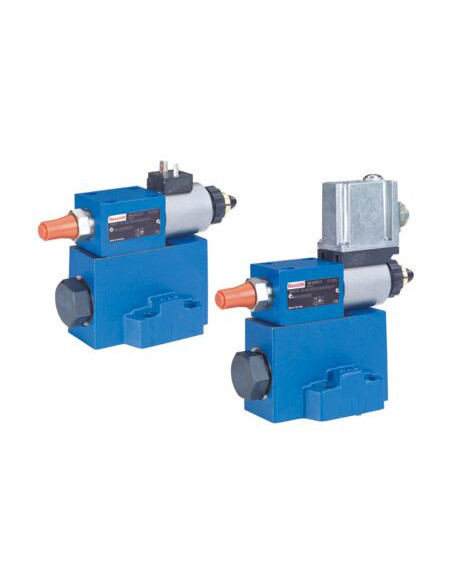

Ciśnieniowy zawór redukcyjny DREE10-6X/315YMG24K31A1V – efektywna regulacja ciśnienia hydraulicznego
Ciśnieniowy zawór redukcyjny DREE10-6X/315YMG24K31A1V, o kodzie produktu R901314410, to nowoczesny element systemów hydraulicznych, zaprojektowany do precyzyjnej redukcji ciśnienia na podstawie zewnętrznego sygnału wartości zadanej. Urządzenie dedykowane jest do aplikacji przemysłowych, które wymagają niezawodności oraz wysokiej wydajności sterowania przepływem cieczy.
Zalety i cechy zaworu redukcyjnego DREE10-6X/315YMG24K31A1V
- Zaawansowane sterowanie elektryczne ze zintegrowanym układem elektronicznym umożliwia szybkie i dokładne ustawianie ciśnienia.
- Wysoka maksymalna wartość ciśnienia roboczego do 315 bar sprawia, że zawór sprawdza się nawet w najbardziej wymagających instalacjach przemysłowych.
- Duże natężenie przepływu do 300 l/min gwarantuje efektywną pracę w rozbudowanych układach hydraulicznych.
- Montaż zgodny z normą ISO 5781 pozwala na zastosowanie w standardowych układach montowanych na płycie.
- Tylko dwie pozycje suwaka ułatwiają prostą integrację oraz intuicyjną obsługę.
- Wytrzymała konstrukcja oraz uszczelnienia FKM zapewniają długą żywotność oraz odporność na różne typy cieczy hydraulicznych.
- Zgodność z dyrektywą EMC 2014/30/UE (CE) gwarantuje bezpieczeństwo użytkowania oraz brak negatywnego wpływu na inne urządzenia elektroniczne w otoczeniu.
Możliwości wykorzystania i typowe zastosowania zaworu ciśnieniowego
Ciśnieniowe zawory redukcyjne z serii DREE dzięki precyzyjnej regulacji ciśnienia oraz wysokiej wytrzymałości są chętnie wykorzystywane w układach hydraulicznych różnorodnych maszyn przemysłowych.
Typowe zastosowania obejmują:
- Automatyka przemysłowa, linie produkcyjne, stanowiska testowe
- Prasy hydrauliczne oraz urządzenia do obróbki plastycznej metali
- Maszyny budowlane oraz ciężki sprzęt przemysłowy
- Systemy hydrauliczne wymagające dynamicznej i powtarzalnej kontroli ciśnienia
Kluczowe właściwości funkcjonalne zaworu redukcyjnego DREE10
Produkt obsługuje szeroki zakres mediów roboczych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR), co pozwala na wydajne działanie nawet w trudnych warunkach przemysłowych. Zasilany napięciem 24 VDC, komunikuje się sygnałem analogowym (0–10 V), zapewniając wysoką precyzję ustawień.
Maksymalna masa wynosząca 4,83 kg umożliwia zainstalowanie zaworu w różnych konfiguracjach systemowych. Zastosowanie wtyku przyrządowego 7-biegunowego (6+PE) ułatwia szybkie podłączanie w szafkach sterowniczych oraz systemach automatyki.
