Wielkość nominalna 10, B → A, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
Dane techniczne
| Schemat przyłączy | ISO 5781 |
| Rodzina produktów | DRE(M)(E)10,20 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE wg dyrektywy EMC 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 4.86 |

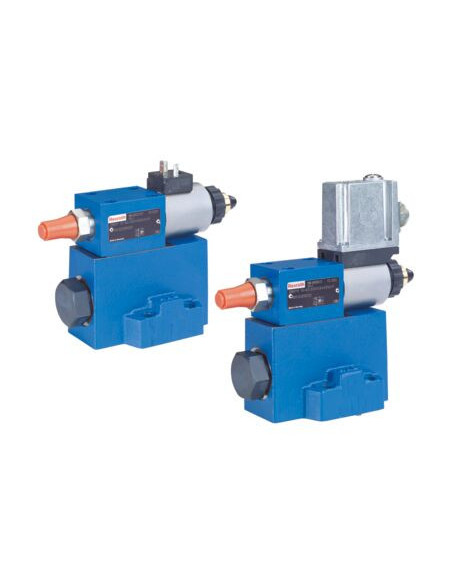

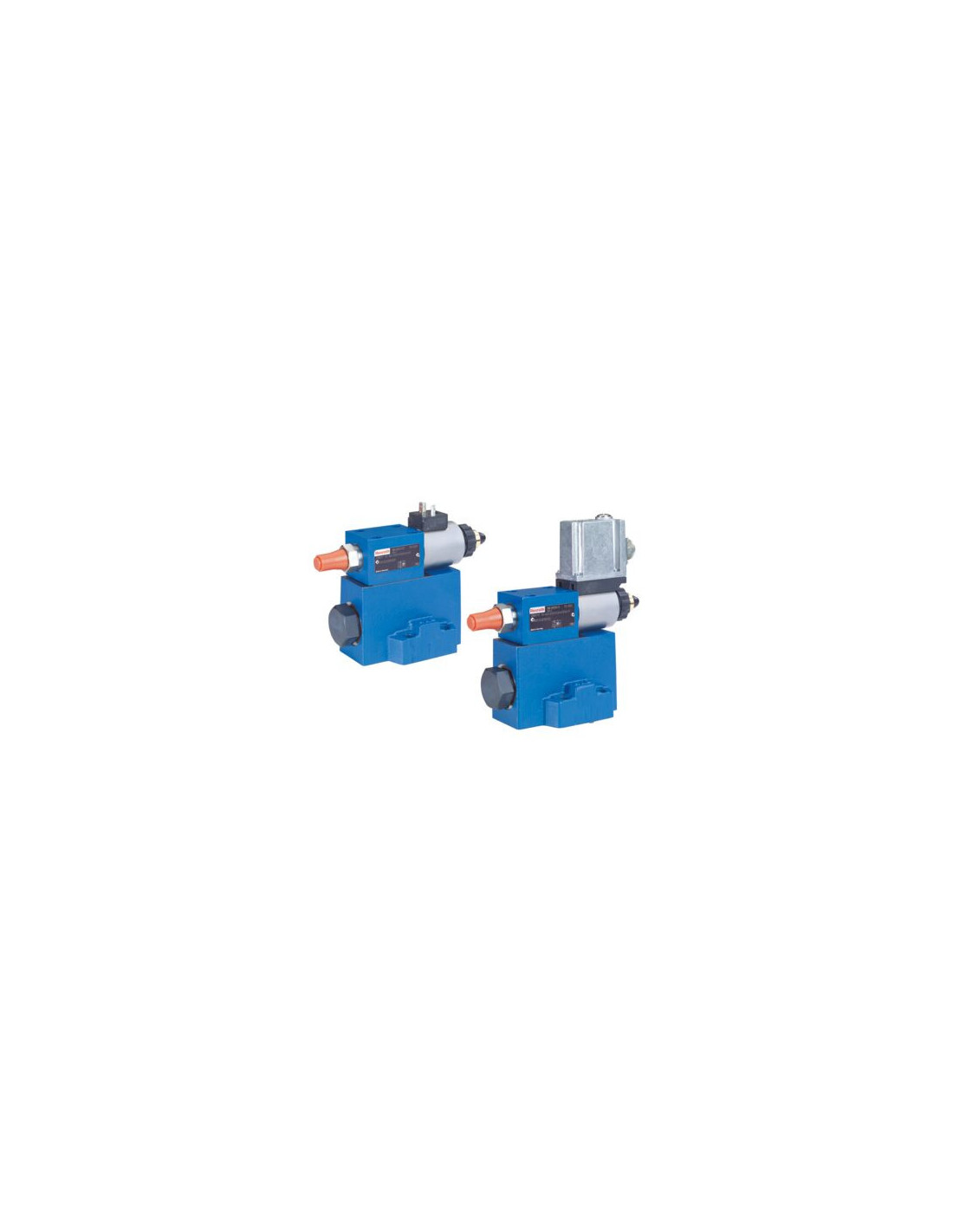

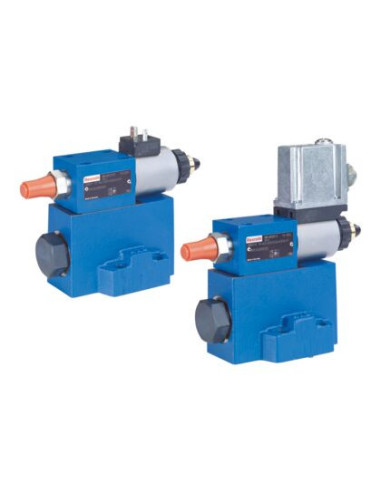

Ciśnieniowy zawór redukcyjny DREE10-6X/315YMG24K31F1V — Hydraulika przemysłowa
Ciśnieniowy zawór redukcyjny DREE10-6X/315YMG24K31F1V (kod produktu: R901348210) to zaawansowane urządzenie przemysłowe dedykowane do pracy w układach hydraulicznych o wysokich wymaganiach dotyczących precyzji regulacji ciśnienia. Produkt ten charakteryzuje się zintegrowanym układem elektronicznym, który umożliwia sterowanie sygnałem analogowym (4-20 mA), co znacząco wpływa na niezawodność i dokładność operacji.
Zalety zastosowania zaworu redukcyjnego DREE10-6X/315YMG24K31F1V
- Precyzyjna redukcja i stabilizacja ciśnienia – zawór gwarantuje dokładną regulację na zadanym poziomie, minimalizując wahania i zapewniając bezawaryjną pracę instalacji hydraulicznych.
- Zaawansowane sterowanie elektryczne – wyposażony w zintegrowaną elektronikę oraz wejście analogowe (sterowanie 4–20 mA), sprawdza się w aplikacjach wymagających automatyzacji.
- Wytrzymałość konstrukcji – zabudowa dla ciśnienia roboczego do 315 bar i maksymalnego natężenia przepływu do 300 l/min czyni zawór idealnym do zastosowań przemysłowych.
- Uniwersalność montażu – łatwy montaż na płycie zgodnie z normą ISO 5781 umożliwia szybkie wdrożenie do istniejących systemów.
- Szeroki zakres kompatybilnych mediów – współpracuje z wieloma rodzajami cieczy hydraulicznych, w tym olejami mineralnymi i biodegradowalnymi, spełniając wymagania nowoczesnych aplikacji.
- Ochrona środowiska – zgodność z normami CE oraz dyrektywą EMC 2014/30/UE zapewnia bezpieczeństwo użytkowania i minimalizację zakłóceń elektromagnetycznych.
Typowe zastosowania zaworu redukcyjnego ciśnienia
Zawory ciśnieniowe DREE10 są powszechnie stosowane w zautomatyzowanych systemach hydraulicznych, gdzie wymagana jest precyzyjna regulacja oraz stabilizacja parametrów pracy. Typowe zastosowania obejmują:
- maszyny przemysłowe i produkcyjne,
- robotykę oraz systemy kontroli ruchu,
- prasy hydrauliczne,
- aplikacje w branży energetycznej, papierniczej i hutniczej,
- układy hydrauliczne w pojazdach specjalnych oraz urządzeniach budowlanych.
Specyfikacja montażu i eksploatacji
Zawór redukcyjny DREE10-6X/315YMG24K31F1V przeznaczony jest do montażu płytowego oraz integracji w szafach sterowniczych i układach rozdzielaczy hydraulicznych. Wtyk przyrządowy 7-biegunowy (zgodny z normą EN 175201-804) umożliwia szybkie podłączenie urządzenia do systemu sterowania.
Minimalistyczna konstrukcja, wysokiej jakości uszczelnienia FKM oraz szeroki zakres obsługiwanych mediów przekłada się na niezawodność oraz długą żywotność, nawet w najbardziej wymagających warunkach eksploatacyjnych.
