Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Pokrętło
- Zakres ustawień ciśnienia 3,7 … 60 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 500 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Przyłącze kołnierzowe |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa niskonapięciowa 2014/35/UE; CE zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 12.6 |

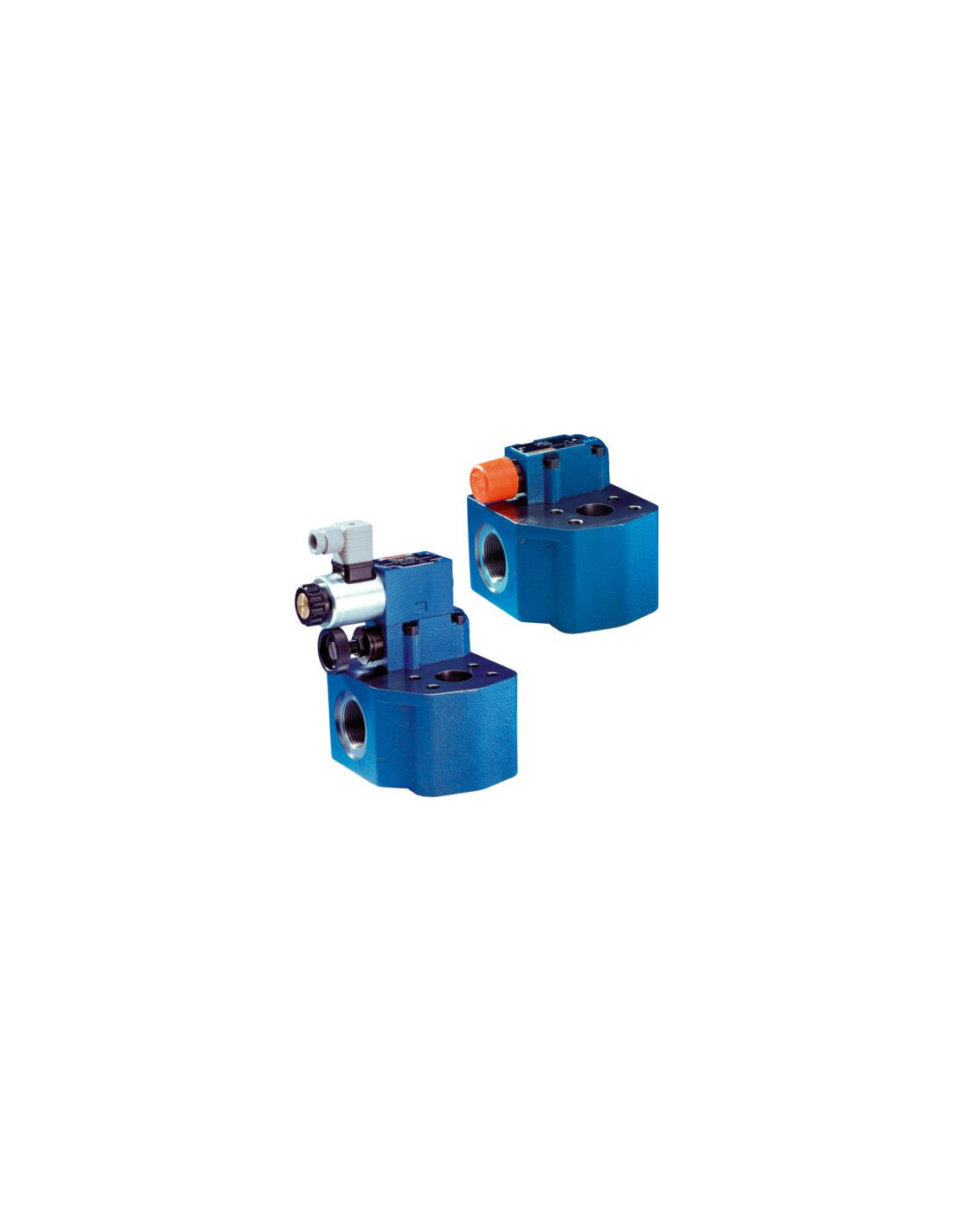

Blok zabezpieczeń pompy DBAW40BF1N1X/60S6EG24N9K4R12E – przemysłowy zawór hydrauliczny do wysokich mocy
Blok zabezpieczeń pompy DBAW40BF1N1X/60S6EG24N9K4R12E (kod produktu: R901096456) to zaawansowany zawór hydrauliczny, który został zaprojektowany do pracy w instalacjach o wysokim obciążeniu. Jego głównym zadaniem jest precyzyjne ograniczanie ciśnienia oraz zabezpieczanie systemów hydraulicznych przed przeciążeniem, a przez to znajduje szerokie zastosowanie w nowoczesnych układach napędów przemysłowych.
Budowa i działanie – zawór hydrauliczny z elektromagnetycznym sterowaniem
Urządzenie jest wyposażone w stożkowy zawór ciśnieniowy z pośrednim sterowaniem elektromagnetycznym (napięcie sterujące 24 VDC), co zapewnia niezawodne funkcjonowanie nawet w trudnych warunkach eksploatacyjnych. Dzięki wbudowanemu pokrętle możliwa jest łatwa i szybka regulacja zakresu ciśnienia roboczego od 3,7 do 60 barów, a zastosowany rozdzielacz suwakowy umożliwia wygodne elektromagnetyczne odciążenie.
Zalety i główne cechy bloku zabezpieczeń DBAW40BF1N1X/60S6EG24N9K4R12E
- Wysoka odporność na przeciążenia hydrauliczne – maksymalne ciśnienie robocze do 350 barów
- Szybki montaż – przyłącze kołnierzowe zapewniające solidność instalacji
- Duża wydajność przepływu – dopuszczalny przepływ do 500 l/min
- Możliwość precyzyjnej regulacji ustawień ciśnienia za pomocą ergonomicznego pokrętła
- Elektromagnetyczne sterowanie odciążaniem zwiększające poziom bezpieczeństwa oraz wygodę obsługi
- Zgodność z normami europejskimi: dyrektywa niskonapięciowa 2014/35/UE i dyrektywa o urządzeniach ciśnieniowych 2014/68/UE
- Wytrzymałe uszczelnienia NBR zapewniające szczelność i długą żywotność
- Nowoczesna 3-biegunowa wtyczka przyrządowa kompatybilna z EN 175301-803
Zastosowanie bloku zabezpieczeń hydraulicznych w przemyśle
Blok zabezpieczeń pompy DBAW40BF1N1X/60S6EG24N9K4R12E znajduje typowe zastosowanie w układach hydraulicznych maszyn przemysłowych, zasilaczach pomp oraz systemach wymagających skutecznej ochrony przed nadmiernym ciśnieniem. Ze względu na swoją wydajność i niezawodność jest rekomendowany do branż takich jak przemysł maszynowy, hutnictwo, energoelektronika czy automatyka przemysłowa.
Urządzenie współpracuje z popularnymi mediami hydraulicznymi typu HL, HLP, umożliwiając integrację z szeroką gamą urządzeń i maszyn pracujących na wydajnych napędach hydraulicznych.
Solidność i bezpieczeństwo w eksploatacji
Cała konstrukcja charakteryzuje się wysoką trwałością oraz odpornością na intensywną eksploatację. Dzięki precyzyjnej regulacji parametrów pracy oraz komfortowemu sterowaniu elektromagnetycznemu, blok zabezpieczeń stanowi niezawodne zabezpieczenie hydrauliczne dla przemysłowych układów pomp.
