Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 315 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 500 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa niskonapięciowa 2014/35/UE; CE zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 13.82 |

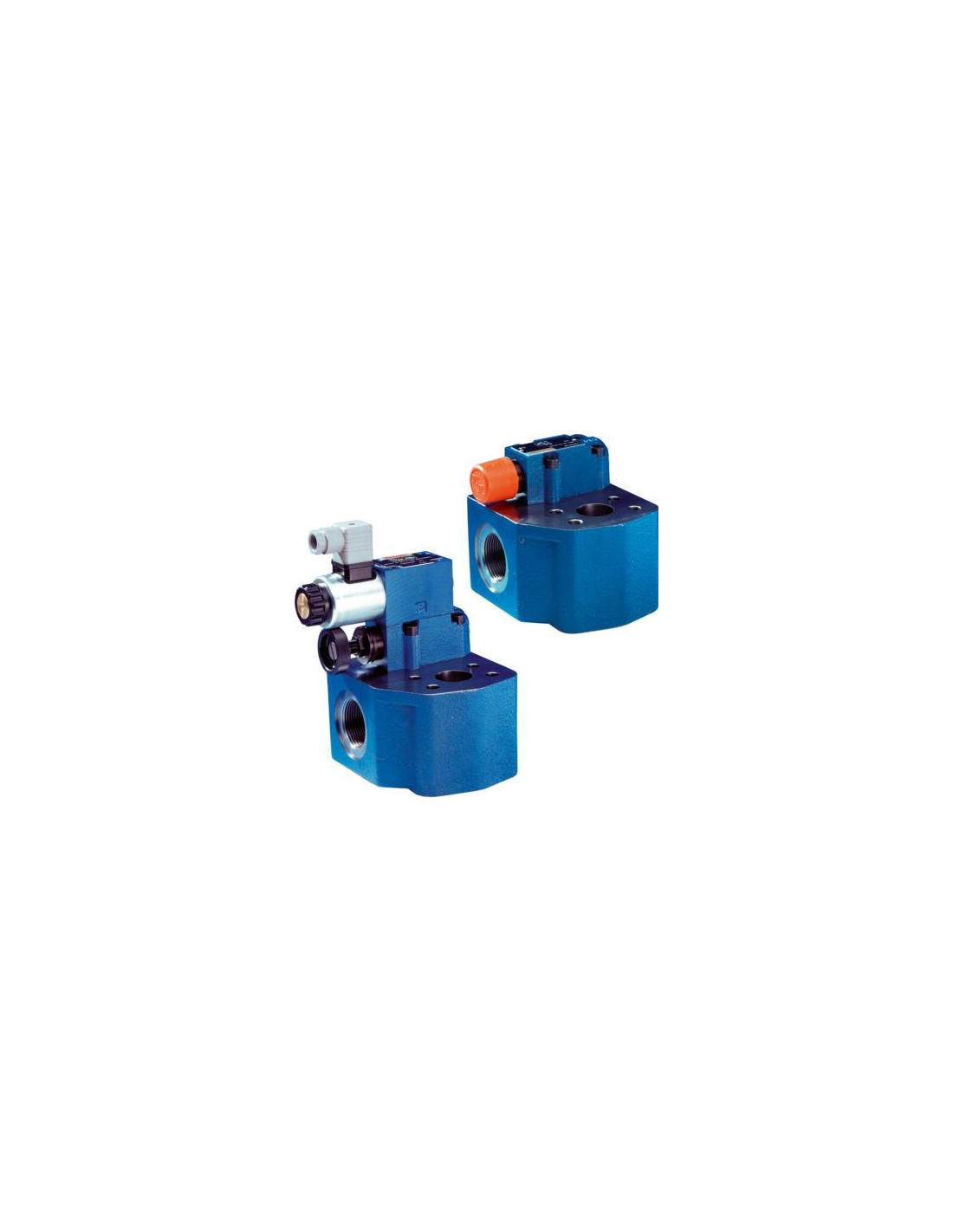

Blok zabezpieczeń pompy DBAW40BH2N1X/315S6EG24N9K4R12E – hydrauliczny zawór ciśnieniowy
Blok zabezpieczeń pompy DBAW40BH2N1X/315S6EG24N9K4R12E (kod produktu: R901085409) to przemysłowy zawór hydrauliczny zaprojektowany do pracy w układach wymagających niezawodnej kontroli oraz bezpiecznego ograniczania ciśnienia roboczego. Stanowi kluczowy element w zabezpieczaniu instalacji hydraulicznych przed przeciążeniami i niekontrolowanym wzrostem ciśnienia, zapewniając jednocześnie wysoką wydajność oraz trwałość eksploatacyjną.
Zalety i cechy bloku zabezpieczeń do pomp hydraulicznych
- Konstrukcja oparta na gnieździe stożkowym gwarantuje wysoką szczelność oraz długą żywotność.
- Elektromagnetyczne sterowanie odciążeniem realizowane przez wbudowany rozdzielacz suwakowy 24 V DC umożliwia szybką i precyzyjną reakcję na zmiany parametrów roboczych.
- Pośrednie sterowanie ciśnieniem pozwala na płynne i bezpieczne utrzymanie zadanych wartości w szerokim zakresie – od 3,7 do 315 barów.
- Kołnierz wysokociśnieniowy umożliwia łatwy montaż w różnych konfiguracjach instalacji hydraulicznych.
- Klasa uszczelnień NBR zapewnia odporność na zużycie oraz szczelność przepływu medium.
- Certyfikaty CE zgodne z dyrektywą niskonapięciową oraz dyrektywą urządzeń ciśnieniowych zapewniają zgodność z europejskimi standardami bezpieczeństwa i jakości.
Typowe zastosowania bloku zabezpieczeń DBAW40BH2N1X/315S6EG24N9K4R12E
Blok zabezpieczeń pompy znajduje szerokie zastosowanie w przemysłowych układach hydraulicznych wysokiej mocy, szczególnie tam, gdzie wymagane jest precyzyjne ograniczenie ciśnienia oraz szybka reakcja na sytuacje awaryjne. Typowe branże to:
- Przemysł maszynowy — ochrona pomp i układów napędowych przed nadmiernym wzrostem ciśnienia.
- Automatyka przemysłowa — stabilizacja warunków pracy urządzeń.
- Systemy hydrauliczne w budownictwie i energetyce — niezawodność działania nawet w trudnych warunkach.
- Technologie przetwórstwa i obróbki metali — zabezpieczenie ciągłości procesów produkcyjnych.
Możliwości i kompatybilność bloku hydraulicznego
Blok zabezpieczeń pompy DBAW40BH2N1X/315S6EG24N9K4R12E jest kompatybilny z hydraulicznymi cieczami klasy HL i HLP, przeznaczony do pracy w systemach o maksymalnym ciśnieniu roboczym do 350 bar oraz natężeniu przepływu do 500 l/min. Wykorzystuje wtyczkę przyrządową w standardzie EN 175301-803, co pozwala na uniwersalne zastosowanie w wielu aplikacjach przemysłowych.
Solidna konstrukcja oraz wysoka masa własna zapewniają stabilność montażu nawet w najbardziej wymagających środowiskach pracy.
