Wielkość nominalna 6, Symbol W, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WRA.6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 42 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 15 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE - Elektromagnetische Kompatibilität 2014/30/EURoHS - Richtlinie 2015/65/EUREACH - Verordnung (EG) Nr. 1907/2006 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.5 |

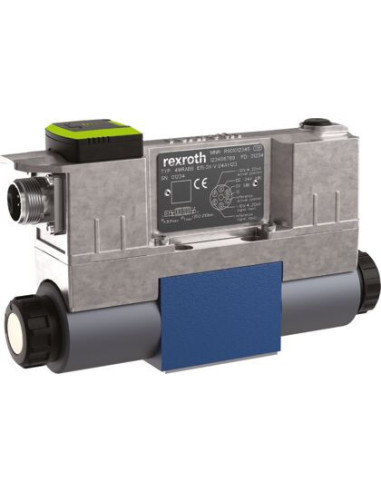

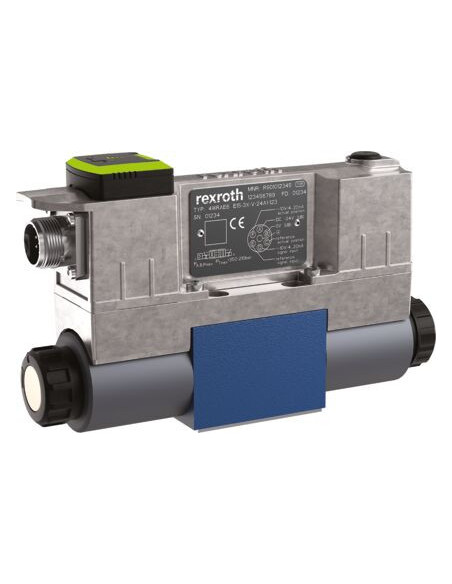

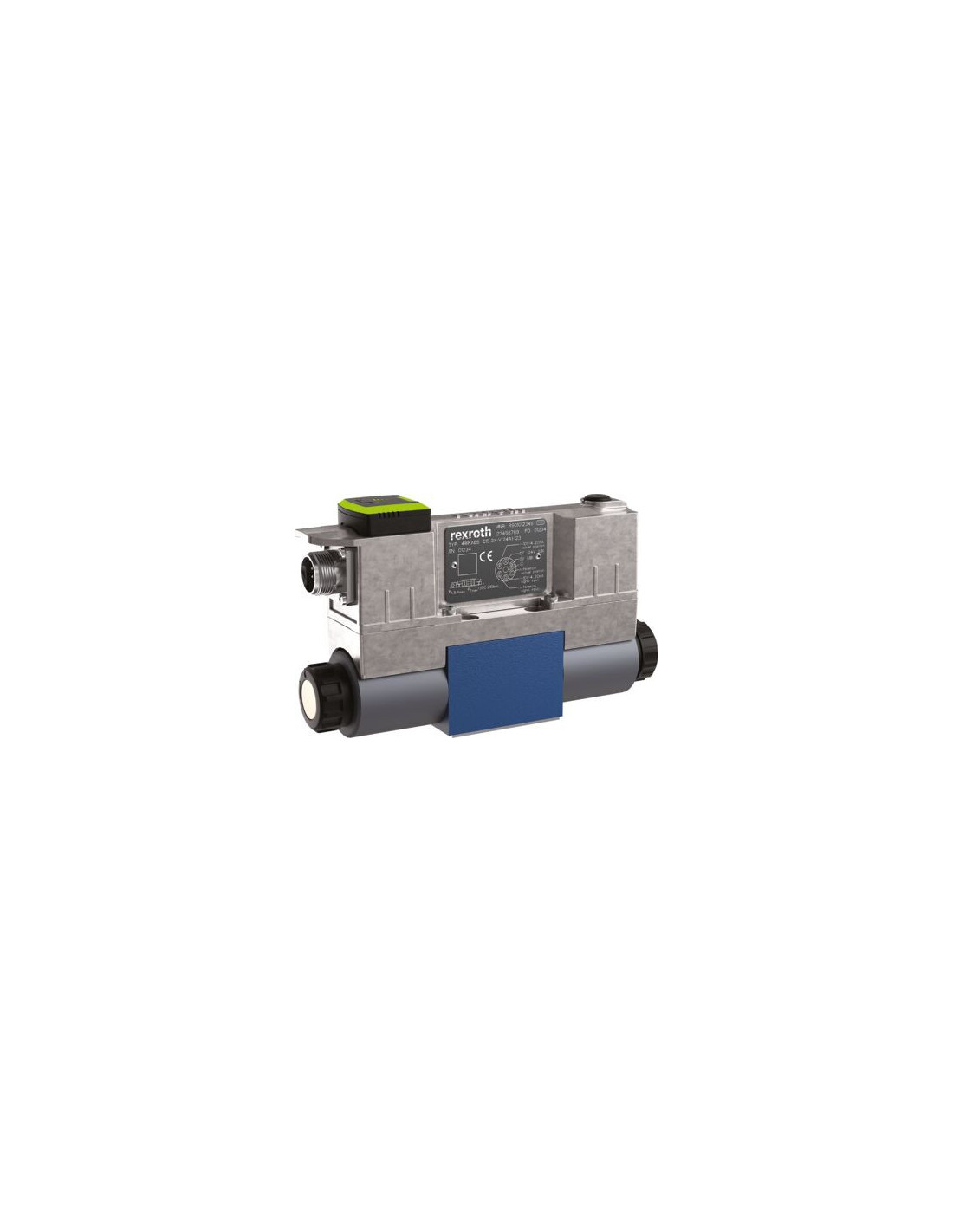

Proporcjonalny zawór kierunkowy Rexroth 4WRAE6W15-3X/M/24A1 – precyzyjne sterowanie hydrauliką
Proporcjonalny zawór kierunkowy 4WRAE6W15-3X/M/24A1 (kod R890000297) marki Rexroth to nowoczesny element automatyki przemysłowej, zapewniający wysoką dokładność oraz niezawodność pracy w układach hydraulicznych. Konstrukcja oparta na suwaku bezpośredniego działania oraz cyfrowej elektronice umożliwia precyzyjne sterowanie kierunkiem przepływu cieczy hydraulicznej zgodnie z wymaganiami danego procesu.
Najważniejsze zalety zaworu kierunkowego Rexroth 4WRAE6W15
- Cyfrowa elektronika On-Board – gwarancja stabilności parametrów oraz eliminacja konieczności stosowania zewnętrznych sterowników.
- Kompaktowa budowa (wielkość nominalna 6) – ułatwiony montaż na płycie zgodnie z normą ISO 4401-03-02-0-05.
- Możliwość pracy przy wysokim ciśnieniu roboczym do 350 bar oraz maksymalnym natężeniu przepływu 42 l/min.
- Precyzyjna kontrola ruchów siłowników hydraulicznych dzięki suwakowi z trzema pozycjami roboczymi.
- Kompatybilność z wieloma rodzajami cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD oraz HFC.
- Łatwa integracja z systemami automatyki dzięki sygnałowi analogowemu ±10 V.
Zastosowanie proporcjonalnych zaworów kierunkowych – gdzie sprawdzi się model 4WRAE6W15-3X/M/24A1?
Zawór ten znajduje szerokie zastosowanie w przemyśle maszynowym, zautomatyzowanych liniach produkcyjnych, energetyce oraz podczas testów hydraulicznych. Przystosowany jest do sterowania precyzyjnymi ruchami siłowników oraz regulacji natężenia przepływu cieczy w zaawansowanych układach hydraulicznych.
Typowe zastosowania:
- Sterowanie ramionami robotów przemysłowych.
- Docisk siłowników w urządzeniach obróbczych.
- Automatyzacja pras hydraulicznych.
- Regulacja ruchu podnośników i wind technologicznych.
- Sterowanie układami zawieszenia maszyn rolniczych i budowlanych.
Bezpieczeństwo i kompatybilność zaworu Rexroth
Zawór spełnia normy CE (EMC 2014/30/EU), RoHS (2015/65/EU) oraz REACH, co czyni go odpowiednim do stosowania w środowiskach o rygorystycznych wymaganiach dotyczących bezpieczeństwa oraz ochrony środowiska. Uszczelnienia wykonane z NBR zapewniają długą żywotność produktu nawet przy intensywnej eksploatacji.
Dzięki uniwersalnej konstrukcji, montażowi na płycie oraz siedmiopinowemu złączu elektrycznemu zgodnemu z normą EN 175201-804, zawór 4WRAE6W15-3X/M/24A1 można z łatwością zintegrować z większością układów hydraulicznych spotykanych w nowoczesnych zakładach produkcyjnych.
