Wielkość nominalna 6, P → T, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia na podstawie sygnału wartości zadanej.
- Zawór gniazdowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 100 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-05 |
| Rodzina produktów | (Z)DBE(E)6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 30 |
| Symbol graficzny suwaka | P → T |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.22 |

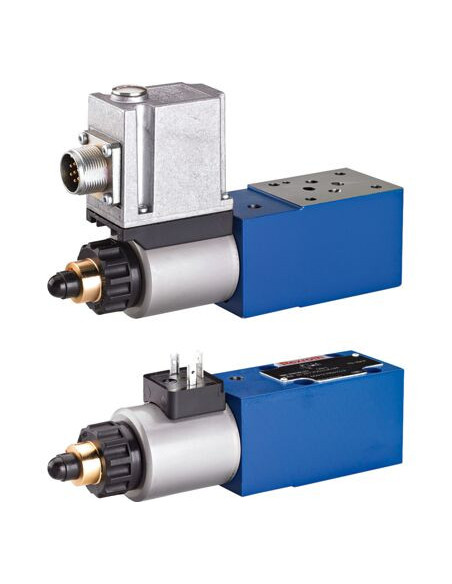

Proporcjonalny ciśnieniowy zawór hydrauliczny DBEE6-2X/100G24K31A1V – wysokowydajne sterowanie ciśnieniem
Proporcjonalny ciśnieniowy zawór DBEE6-2X/100G24K31A1V to zaawansowany komponent hydrauliczny dedykowany systemom wymagającym precyzyjnej regulacji ciśnienia. Dzięki obsłudze sygnału analogowego 0...10 V oraz zintegrowanej elektronice, zawór umożliwia płynną i niezawodną kontrolę parametrów pracy układu hydraulicznego.
Zalety i główne atuty zaworu DBEE6
- Bezpośrednie ograniczenie ciśnienia na podstawie wartości zadanej zwiększa bezpieczeństwo oraz wydajność całego systemu hydraulicznego.
- Wytrzymała konstrukcja gniazdowa zapewnia długotrwałą i stabilną pracę nawet przy intensywnym użytkowaniu.
- Elektroniczne sterowanie z zintegrowanym układem zabezpiecza przed przeciążeniami i ułatwia precyzyjną regulację.
- Odpowiedni do pracy z różnorodnymi cieczami hydraulicznymi: HL, HLP, HETG, HEES, HEPG, HFDU, HFDR.
- Łatwa integracja z istniejącymi układami dzięki standardowemu przyłączu ISO 4401-03-02-05 oraz montażowi na płycie.
- Kompatybilność elektromagnetyczna (CE) pozwala na stosowanie zaworu w aplikacjach przemysłowych, które spełniają normy bezpieczeństwa UE.
Typowe zastosowania proporcjonalnego zaworu ciśnieniowego
Proporcjonalny zawór ciśnieniowy DBEE6-2X/100G24K31A1V doskonale sprawdza się w wymagających instalacjach przemysłowych, takich jak:
- Systemy sterowania maszyn przemysłowych i produkcyjnych, gdzie wymagana jest dokładna regulacja ciśnienia.
- Automatyzacja procesów produkcyjnych oraz linie montażowe z hydraulicznymi napędami wykonawczymi.
- Hydrauliczne urządzenia testujące, stanowiska badawcze oraz laboratoria przemysłowe.
- Sektory energetyczny, hutniczy, chemiczny oraz motoryzacyjny, gdzie istotna jest niezawodność i stabilna praca układu.
Cechy konstrukcyjne i możliwości integracji
Zawór posiada wtyk 7-biegunowy według EN 175201-804, co upraszcza podłączenie do zaawansowanych systemów sterowania. Wysoki maksymalny poziom ciśnienia roboczego (do 350 bar) oraz przepływ do 30 l/min pozwalają na wykorzystanie nawet w najbardziej wymagających warunkach przemysłowych.
Kompatybilność i bezpieczeństwo eksploatacji
Dzięki uszczelnieniom FKM oraz szerokiemu zakresowi obsługiwanych cieczy hydraulicznych, zawór proporcjonalny DBEE6-2X/100G24K31A1V gwarantuje bezpieczną i trwałą eksploatację w różnorodnych środowiskach pracy. Produkt jest przystosowany do montażu na płycie, co umożliwia łatwą rozbudowę istniejących instalacji.
