Wielkość nominalna 10, , Symbol E, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.78 |

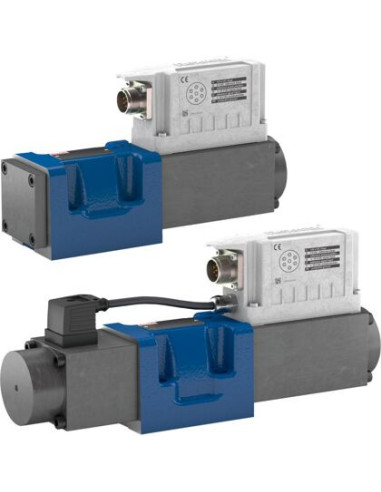

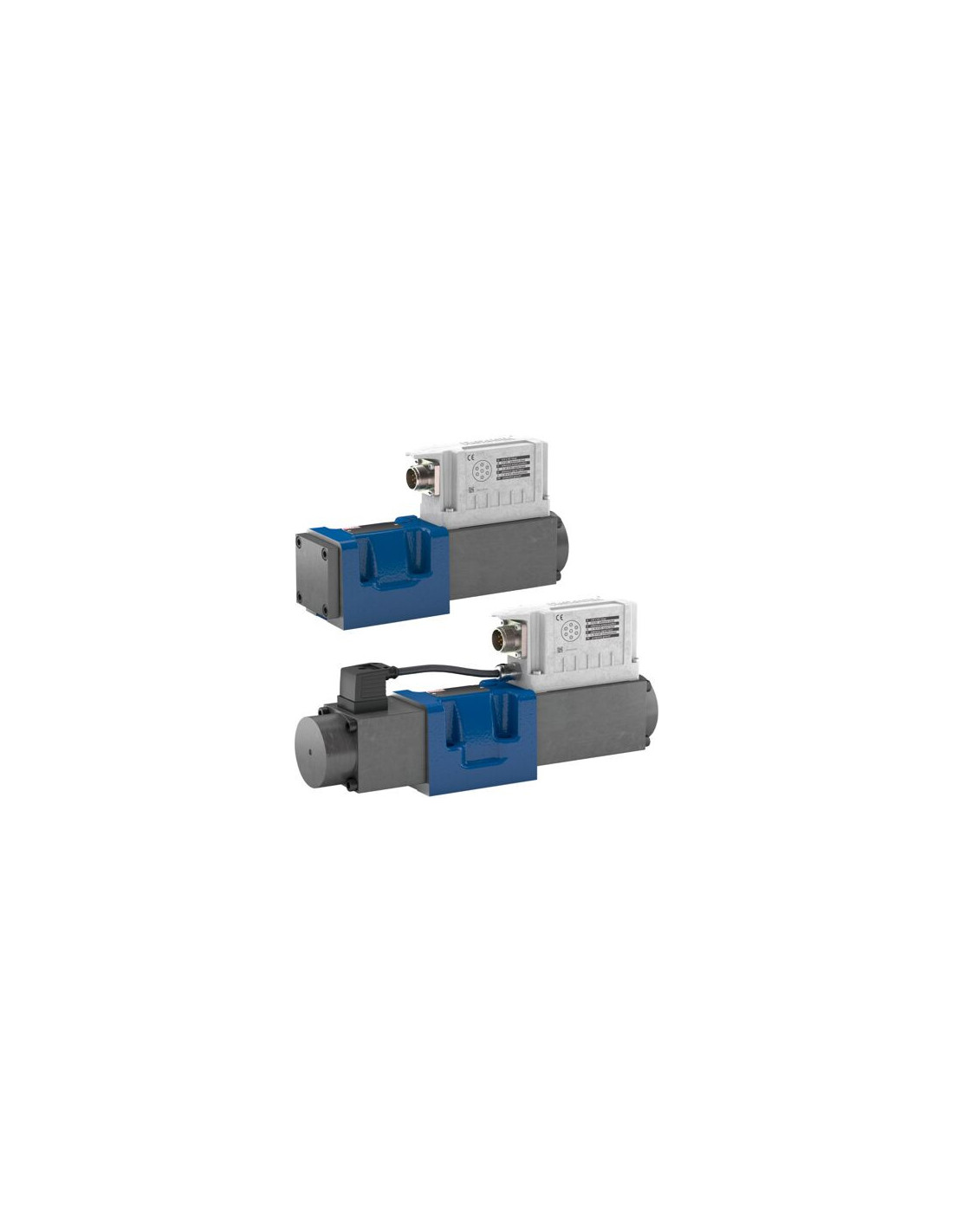

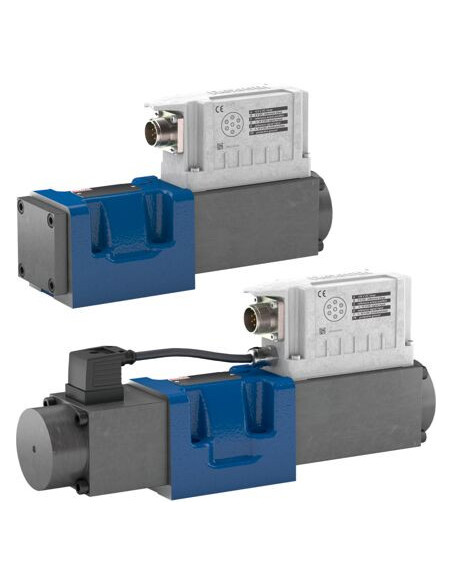

Proporcjonalny zawór kierunkowy 4WRPE10E80SJ-3X/M/24L1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPE10E80SJ-3X/M/24L1, oznaczony kodem R901487032, to zaawansowane rozwiązanie przeznaczone do sterowania kierunkiem przepływu cieczy w systemach hydraulicznych o wysokiej wydajności. Stanowi kluczowy element instalacji przemysłowych, zapewniając stabilną i niezawodną pracę nawet w wymagających warunkach eksploatacyjnych.
Główne zalety i funkcjonalność zaworu kierunkowego 4WRPE10
Nowoczesna budowa zaworu oparta jest na konstrukcji suwakowej z bezpośrednim działaniem oraz zintegrowanym układem elektronicznym, który umożliwia płynną i precyzyjną kontrolę położenia suwaka. System ten pozwala na szybkie i bezpieczne wyłączenie dzięki dodatkowym adapterom ISA. Moduł elektroniczny integruje się z instalacjami za pomocą standardu IO-Link, co ułatwia wdrażanie i zarządzanie zaworem w zautomatyzowanych układach.
- Wysoka dokładność dzięki precyzyjnemu wycofaniu pozycji suwaka
- Możliwość integracji z nowoczesnymi systemami sterowania przemysłowego
- Bezpieczna eksploatacja dzięki zaimplementowanym zabezpieczeniom wyłączającym
- Wszechstronność – współpracuje z wieloma rodzajami cieczy hydraulicznych, m.in. HL, HLP, HVLP, HFC
- Trwałość i odporność na wysokie ciśnienia robocze (do 350 bar)
Typowe zastosowania zaworu proporcjonalnego 4WRPE10E80SJ-3X/M/24L1
Zawory kierunkowe tej serii sprawdzają się w różnorodnych aplikacjach przemysłowych, gdzie wymagana jest precyzyjna kontrola kierunku ruchu siłowników oraz regulacja prędkości elementów wykonawczych. Znajdują zastosowanie wszędzie tam, gdzie niezbędna jest niezawodność i wysoka dynamika układu hydraulicznego:
- Zaawansowane systemy automatyki przemysłowej
- Maszyny budowlane i drogowe
- Linie produkcyjne i montażowe
- Układy hydrauliki siłowej w przemyśle ciężkim i lekkim
- Precyzyjne układy sterowania w maszynach pakujących
Dlaczego warto wybrać proporcjonalny zawór suwakowy ze zintegrowaną elektroniką?
Zastosowanie zintegrowanego układu elektronicznego zapewnia nie tylko łatwiejsze zarządzanie zaworem i adaptację do nowoczesnych instalacji, ale także precyzyjne utrzymanie parametrów pracy przez cały okres eksploatacji. Tego typu rozwiązania podnoszą efektywność energetyczną systemu i minimalizują ryzyko wystąpienia awarii za sprawą zintegrowanych mechanizmów ochronnych.
