Wielkość nominalna 10, , Symbol W6, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol W6 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.8 |

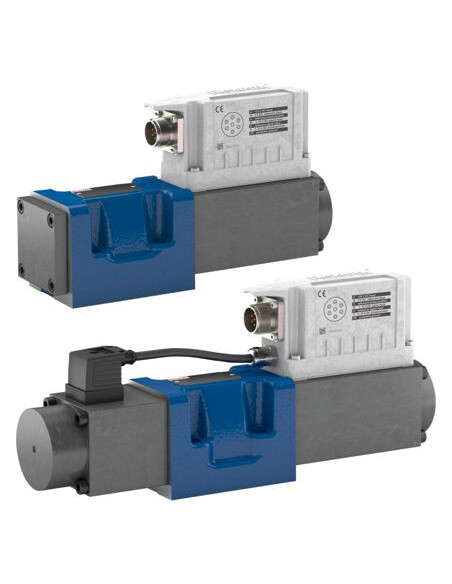

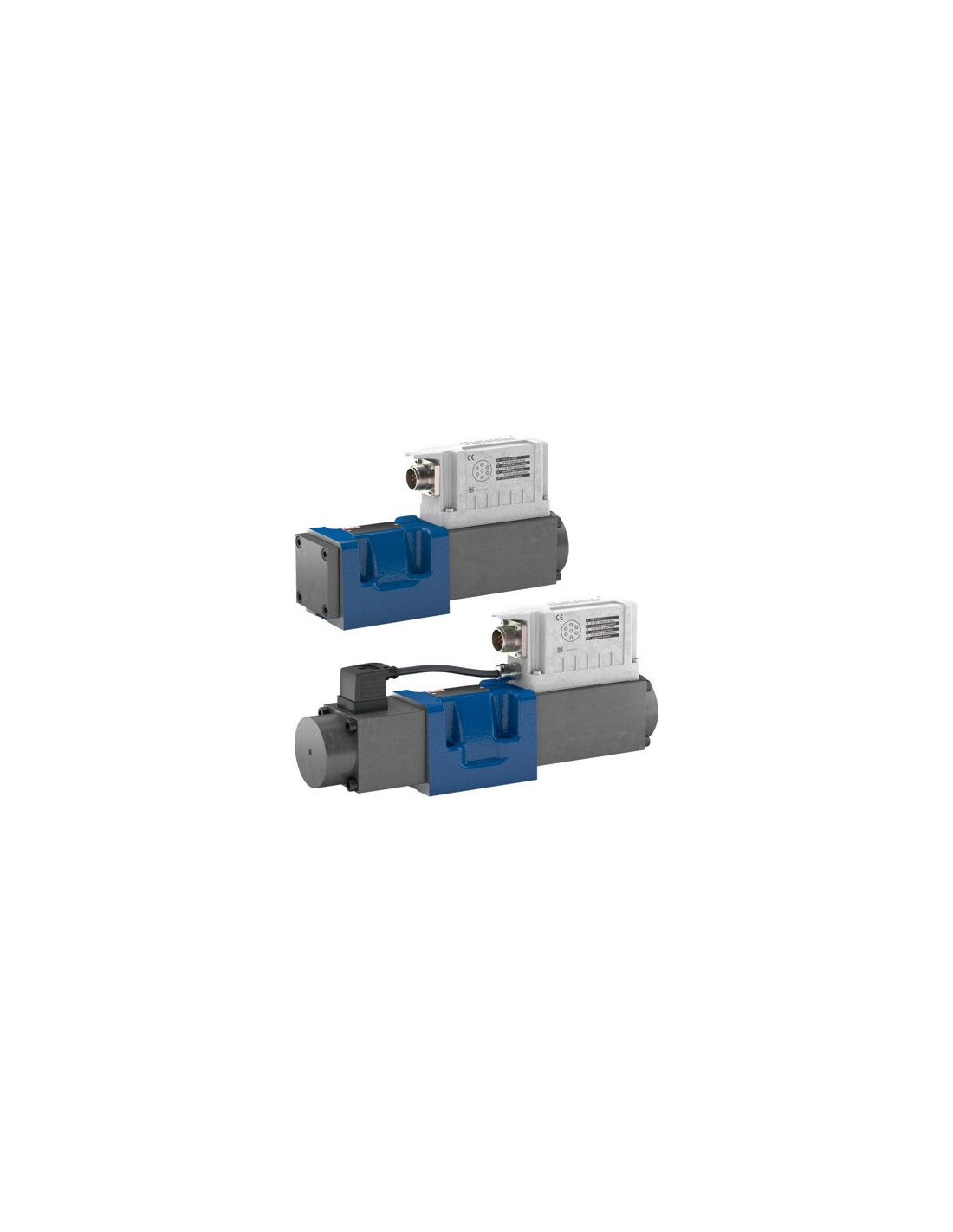

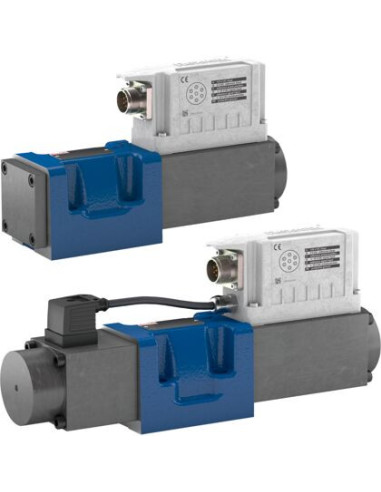

Proporcjonalny zawór kierunkowy 4WRPE10W6-80SJ-3X/M/24L1 – R901511622
Proporcjonalny zawór kierunkowy 4WRPE10W6-80SJ-3X/M/24L1 to zaawansowany komponent hydrauliczny przeznaczony do sterowania kierunkiem przepływu cieczy roboczej w systemach hydraulicznych o dużej mocy. Zawór ten, dzięki swojej wytrzymałej konstrukcji oraz zintegrowanemu układowi elektronicznemu, gwarantuje precyzyjne i niezawodne działanie nawet w najbardziej wymagających aplikacjach przemysłowych.
Zalety i cechy proporcjonalnego zaworu hydraulicznego 4WRPE10
- Precyzyjna regulacja przepływu oleju – zawór umożliwia dokładne sterowanie kierunkiem i natężeniem przepływu hydraulicznego zgodnie z określonym symbolem hydraulicznym.
- Bezpośrednie działanie – konstrukcja o bezpośrednim działaniu zapewnia szybki czas reakcji oraz wysoką powtarzalność pozycji suwaka.
- Zintegrowana elektronika – wbudowany układ elektroniczny umożliwia łatwą integrację z systemami automatyki oraz sterowanie za pomocą sygnału elektrycznego (24 VDC).
- Bezpieczne wyłączenie – opcjonalny dodatkowy adapter ISA zwiększa poziom bezpieczeństwa oraz umożliwia kontrolowane wyłączenie urządzenia.
- Odporność na trudne warunki pracy – wykonanie z wysokiej jakości materiałów oraz uszczelnienia NBR zapewniają trwałość i niezawodność działania przy maksymalnym ciśnieniu roboczym do 350 bar.
- Łączność IO-Link – możliwość komunikacji i diagnostyki zaworu w nowoczesnych systemach przemysłowych poprzez IO-Link.
Typowe zastosowania zaworu proporcjonalnego 4WRPE10W6-80SJ-3X/M/24L1
Zawory proporcjonalne tego typu znajdują szerokie zastosowanie w zautomatyzowanych układach hydraulicznych w różnorodnych branżach przemysłowych. Sprawdzają się m.in. w:
- Systemach hydrauliki maszynowej – do regulacji przepływu w maszynach produkcyjnych, prasach, wtryskarkach i formierkach.
- Zautomatyzowanych liniach produkcyjnych – zapewniając płynne i zoptymalizowane sterowanie ruchem siłowników hydraulicznych.
- Technologii mobilnej – w hydraulice pojazdów, urządzeniach komunalnych, maszynach rolniczych i budowlanych.
- Instalacjach specjalistycznych – stosowanych np. w przemyśle lotniczym, morskim czy energetyce, gdzie kluczowa jest precyzja regulacji oraz niezawodność pracy.
Dlaczego warto wybrać zawór 4WRPE10?
Proporcjonalny zawór kierunkowy 4WRPE10W6-80SJ-3X/M/24L1 to rozwiązanie dla instalacji, gdzie liczy się wysoka precyzja sterowania, bezpieczeństwo oraz niezawodność w długotrwałej eksploatacji. Kompatybilność z różnymi rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC), zgodność z normami CE i ROHS oraz konstrukcja do montażu płytowego czynią ten model uniwersalnym i nowoczesnym wyborem do zastosowań przemysłowych.
