Wielkość nominalna 10, Symbol E, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 200 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.04 |

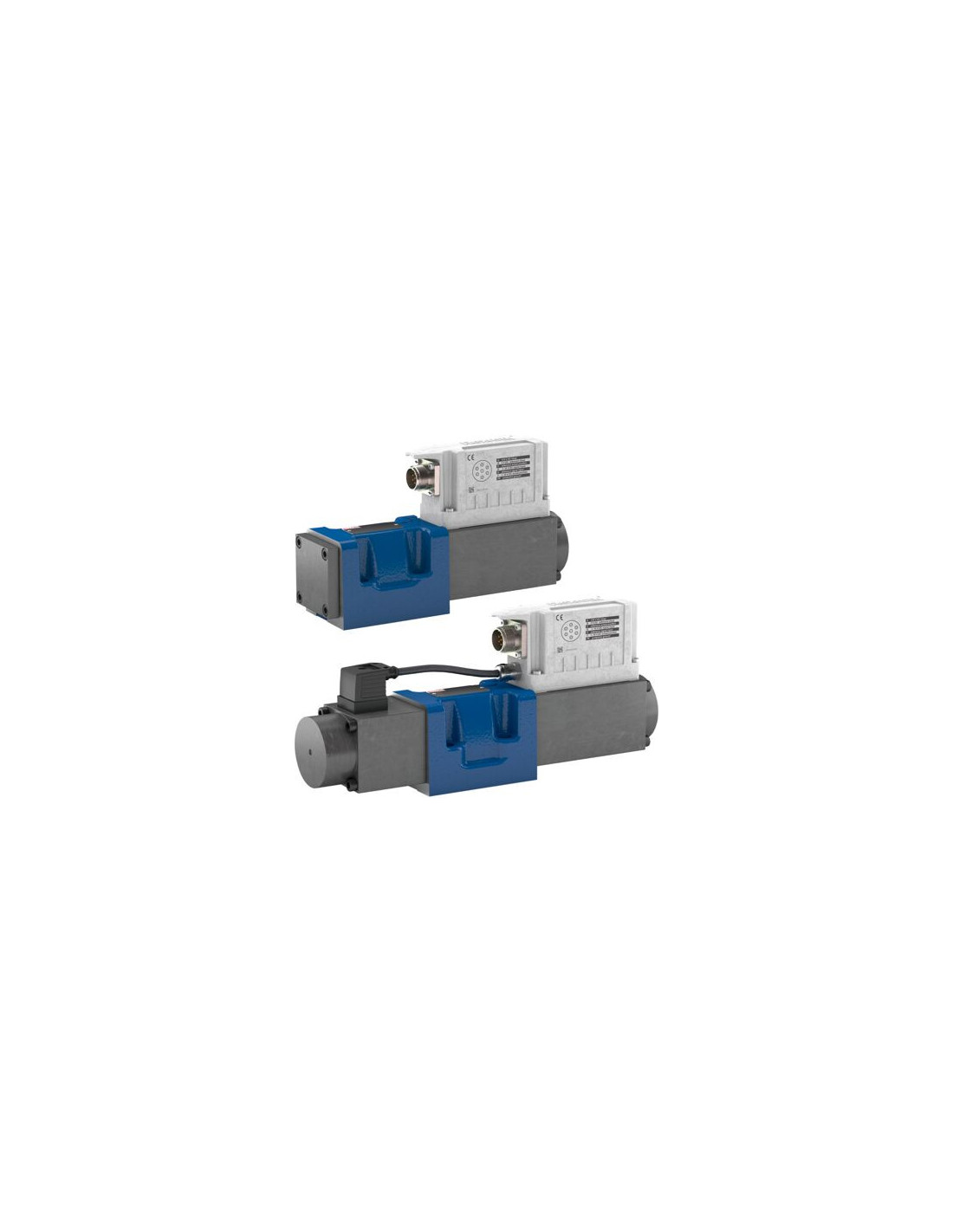

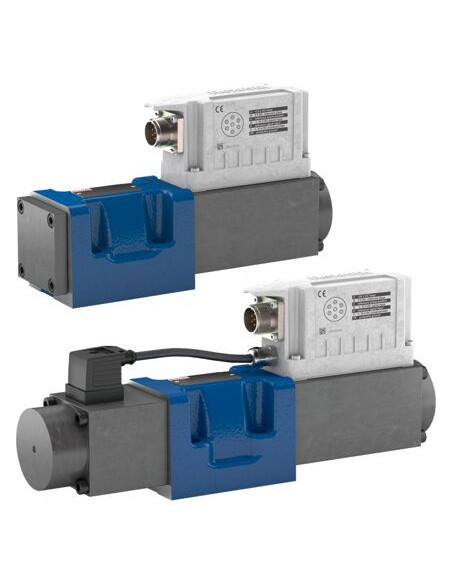

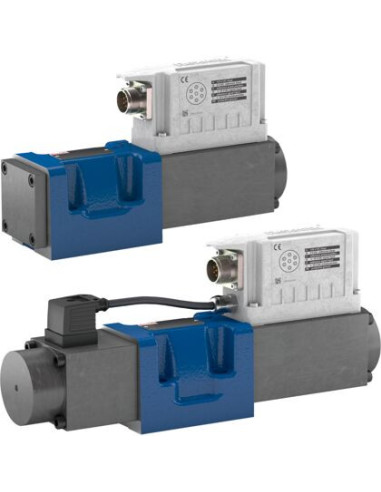

Proporcjonalny zawór kierunkowy 4WRPE10EA50SJ-3X/M/24A1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy o symbolu 4WRPE10EA50SJ-3X/M/24A1 (kod produktu: R901392857) to element hydrauliczny przeznaczony do zaawansowanych układów sterowania przepływem oleju. Urządzenie sprawdzi się w aplikacjach przemysłowych wymagających dokładnej, dynamicznej i niezawodnej regulacji kierunku przepływu cieczy roboczej, gwarantując stabilność oraz bezpieczeństwo pracy systemu hydraulicznego.
Zastosowanie zaworu kierunkowego w systemach hydraulicznych
Proporcjonalny zawór kierunkowy znajduje zastosowanie w:
- instalacjach przemysłowych o wysokiej mocy,
- maszynach budowlanych i rolniczych,
- systemach automatyki hydraulicznej,
- układach pras hydraulicznych,
- nowoczesnych liniach produkcyjnych i montażowych.
Urządzenie umożliwia precyzyjne sterowanie ruchem siłowników oraz innymi odbiornikami hydraulicznymi, zapewniając optymalne warunki pracy nawet w wymagających środowiskach.
Najważniejsze zalety proporcjonalnego zaworu kierunkowego
- Bezpośrednie sterowanie elektryczne – zintegrowany układ elektroniczny pozwala na szybką reakcję na sygnały sterujące.
- Wysoka dokładność pozycjonowania suwaka dzięki wewnętrznemu systemowi wycofania pozycji.
- Uniwersalność montażu – możliwość instalacji na płycie zgodnie z normą ISO 4401-05-04-0-94.
- Bezpieczeństwo eksploatacji – wyposażenie w adapter ISA dodatkowo zabezpiecza instalację.
- Obsługa różnorodnych cieczy hydraulicznych – możliwość pracy z olejami HL, HLP, HLPD, HVLP, HVLPD oraz cieczami HFC.
Specyficzne właściwości i opcje komunikacji
Zawór wyposażono w analogowe wejście sterujące o zakresie 0–10 V, co pozwala na łatwą integrację z zewnętrznymi systemami sterowania. Połączenie elektryczne realizowane jest za pomocą 7-biegunowego wtyku przyrządowego zgodnego z normą EN 175201-804, co zapewnia niezawodność transmisji sygnałów.
Główne cechy konstrukcyjne i kompatybilność
- Kompaktowy rozmiar nominalny 10 – ułatwia montaż nawet w ograniczonych przestrzeniach.
- Wysoka wytrzymałość – maksymalne ciśnienie robocze do 350 bar, natężenie przepływu do 200 l/min.
- Zgodność z normami CE i RoHS pozwala na zastosowania w systemach podlegających rygorystycznym wymogom bezpieczeństwa i ochrony środowiska.
Dzięki zaawansowanej technologii oraz solidnej konstrukcji proporcjonalny zawór kierunkowy 4WRPE10EA50SJ-3X/M/24A1 stanowi niezawodne rozwiązanie w nowoczesnych układach hydrauliki siłowej.
