Wielkość nominalna 10, Symbol E, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 390 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.04 |

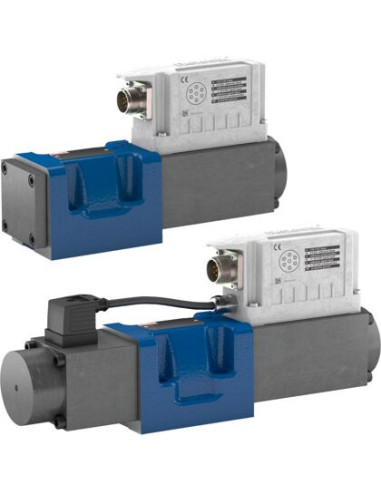

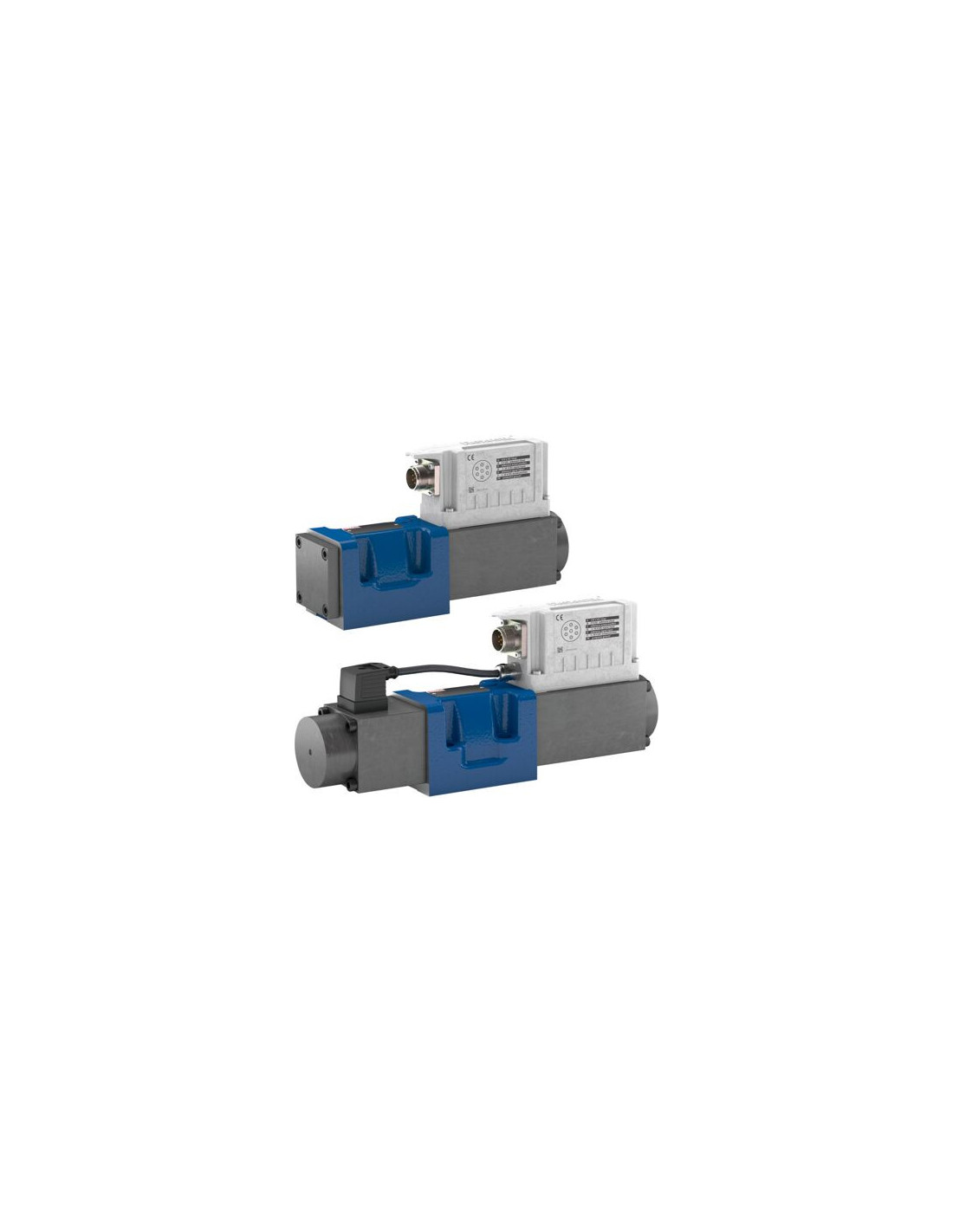

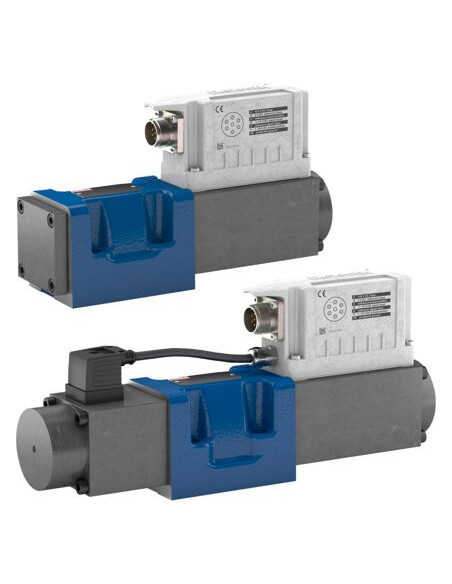

Proporcjonalny zawór kierunkowy 4WRPE10EA80SJ-3X/M/24A1 – precyzyjna regulacja kierunku przepływu hydrauliki
Proporcjonalny zawór kierunkowy o kodzie produktu R901396520 to zaawansowane rozwiązanie hydrauliczne, dedykowane zastosowaniom przemysłowym o wysokich wymaganiach dotyczących wydajności oraz niezawodności. Model 4WRPE10EA80SJ-3X/M/24A1 przeznaczony jest do precyzyjnego sterowania kierunkiem przepływu oleju hydraulicznego, z zachowaniem najwyższej powtarzalności oraz bezpieczeństwa eksploatacji.
Zalety zaworu hydraulicznego 4WRPE10 – precyzja i niezawodność
- Zaawansowana regulacja kierunku przepływu zgodnie z symbolem hydraulicznym E
- Wysoka dokładność i powtarzalność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zabezpieczenie procesu – bezpieczne wyłączenie poprzez dodatkowy adapter ISA
- Błyskawiczna adaptacja parametrów dzięki zintegrowanemu układowi elektronicznemu
Możliwości zastosowania w przemyśle
Przemysłowy zawór suwakowy znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest dokładna kontrola kierunku przepływu medium hydraulicznego. Typowe obszary wykorzystania to:
- Sterowanie napędami hydraulicznymi w maszynach produkcyjnych oraz liniach technologicznych
- Zasilanie siłowników oraz jednostek obrotowych w automatyce przemysłowej
- Precyzyjna regulacja przepływu w prasach hydraulicznych, urządzeniach transportu bliskiego oraz maszynach budowlanych
- Systemy automatycznego sterowania w energetyce, branży chemicznej oraz przetwórczej
Nowoczesna technologia i łatwość integracji
Montaż na płycie zgodny z normą ISO 4401 oraz wtyczka przyrządowa 7-biegunowa (6 + PE) według EN 175201-804 pozwala na szybkie i bezproblemowe włączenie zaworu do istniejących instalacji hydraulicznych. Analogowe sterowanie (sygnał 0 – 10 V) umożliwia pełną integrację z systemami automatyki przemysłowej oraz sterownikami PLC.
Wysoka kompatybilność elektromagnetyczna (CE) oraz zgodność z dyrektywą RoHS gwarantują bezpieczeństwo i ekologiczność eksploatacji. Konstrukcja przystosowana do pracy z szeroką gamą mediów hydraulicznych – HL, HLP, HLPD, HVLP, HVLPD, HFC – zapewnia uniwersalność w różnorodnych aplikacjach przemysłowych.
Wytrzymałość i efektywność pracy
Maksymalne ciśnienie robocze 350 bar oraz przepływ nominalny 80 l/min (do 390 l/min maksymalnie) pozwalają na efektywne wykorzystanie w wymagających systemach hydraulicznych. Zawór cechuje się niezawodnością działania oraz długą żywotnością dzięki solidnej budowie i zastosowaniu sprawdzonych komponentów uszczelniających (NBR).
