Wielkość nominalna 6, Symbol E, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 4 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.64 |

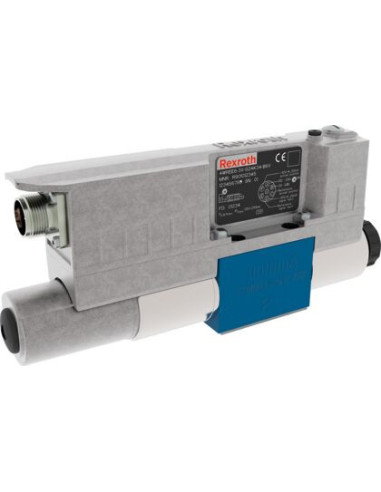

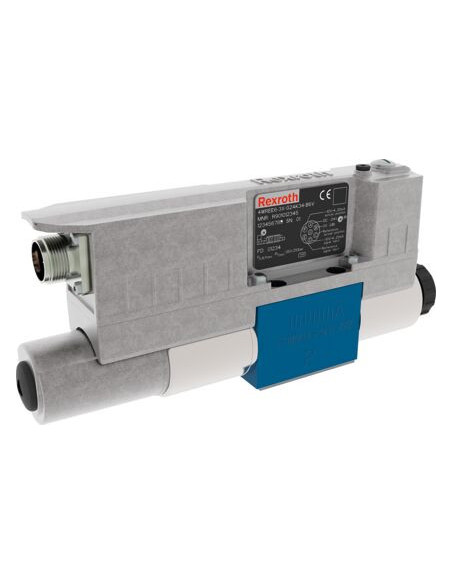

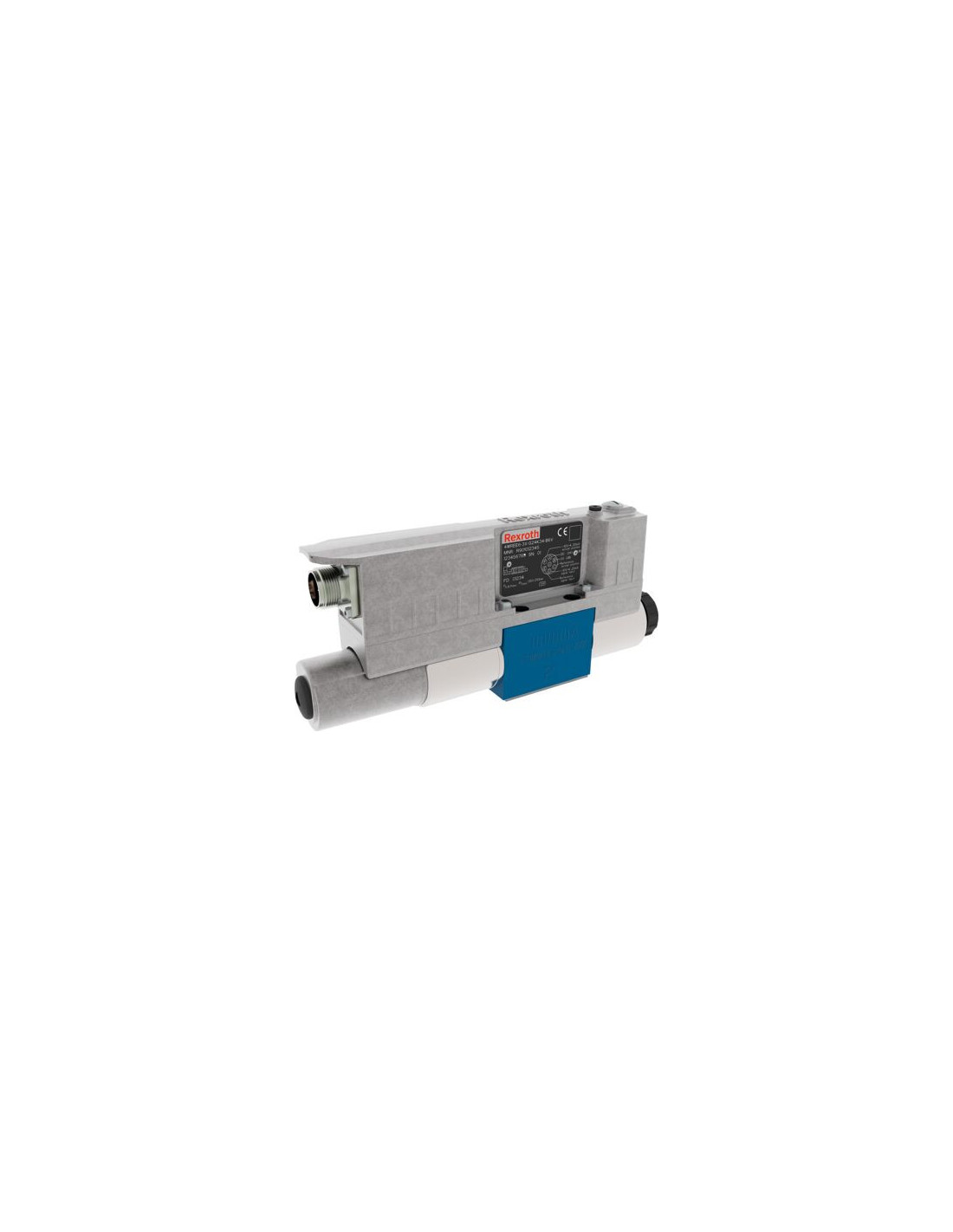

Proporcjonalny zawór kierunkowy Rexroth 4WREE6E04-3X/V/24A1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6E04-3X/V/24A1 marki Rexroth to zaawansowane rozwiązanie przemysłowe przeznaczone do sterowania kierunkiem przepływu oleju hydraulicznego w instalacjach o wysokim zakresie mocy. Dzięki zintegrowanemu układowi elektronicznemu gwarantuje niezawodność oraz dużą precyzję działania, zapewniając jednocześnie bezpieczeństwo pracy i łatwość integracji z systemem automatyki przemysłowej.
Charakterystyka zaworu proporcjonalnego Rexroth 4WREE6
Wersja 4WREE6E04-3X/V/24A1 to zawór suwakowy bezpośredniego działania, pracujący z sygnałem analogowym ±10 V. Dzięki wbudowanemu wzmacniaczowi elektronicznemu, zawór pozwala na płynne sterowanie przepływem oraz dokładną kontrolę siłowników hydraulicznych. Symbol E określa charakterystyczny rozkład przepływu w pozycji neutralnej, co czyni urządzenie uniwersalnym dla wielu zastosowań.
- Zintegrowana elektronika umożliwiająca łatwą konfigurację i szybką integrację w układach automatyki
- Maksymalne ciśnienie robocze osiągające do 350 bar – pozwala na zastosowanie w wymagających środowiskach
- Nominalne natężenie przepływu wynoszące 4 l/min (z możliwością chwilowego przepływu do 80 l/min)
- Montaż na płycie zgodny z normą ISO 4401-03-02-0-05
- Wytrzymała i odporna na eksploatację konstrukcja z uszczelnieniami FKM
- Napięcie zasilania 24V DC oraz 7-biegunowa wtyczka (6 + PE) zgodna z EN 175201-804
Zalety zaworu 4WREE6E04-3X/V/24A1
Hydrauliczny zawór proporcjonalny Rexroth charakteryzuje się szczególnie wysoką dokładnością pozycjonowania dzięki wewnętrznemu mechanizmowi wycofania pozycji suwaka. Pozwala to na precyzyjne sterowanie prędkością i kierunkiem ruchu siłowników, co jest istotne w zastosowaniach wymagających dużej powtarzalności oraz niezawodności.
Urządzenie spełnia wymagania normy CE w zakresie kompatybilności elektromagnetycznej, co pozwala na bezpieczne użytkowanie w zaawansowanych układach automatyki przemysłowej oraz w środowiskach o wysokich wymaganiach dotyczących bezpieczeństwa i stabilności pracy.
Typowe zastosowania hydraulicznego zaworu suwakowego Rexroth
Zawór proporcjonalny 4WREE6E04-3X/V/24A1 znajduje szerokie zastosowanie w:
- automatyzacji procesów przemysłowych,
- układach hydraulicznych maszyn budowlanych i rolniczych,
- prasach oraz urządzeniach do formowania,
- hydraulice siłowej w robotyce i systemach manipulacyjnych,
- zautomatyzowanych liniach produkcyjnych.
Urządzenie sprawdzi się wszędzie tam, gdzie wymagana jest płynna i precyzyjna regulacja przepływu oraz niezawodność działania przy wysokich obciążeniach.
Dzięki uniwersalnej konstrukcji oraz szerokiemu spektrum zgodnych cieczy hydraulicznych, zawór 4WREE6E04-3X/V/24A1 może być stosowany w różnorodnych aplikacjach przemysłowych, gwarantując przy tym wysoką efektywność oraz bezpieczeństwo eksploatacji.
