Wielkość nominalna 6, Symbol W, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 4 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.64 |

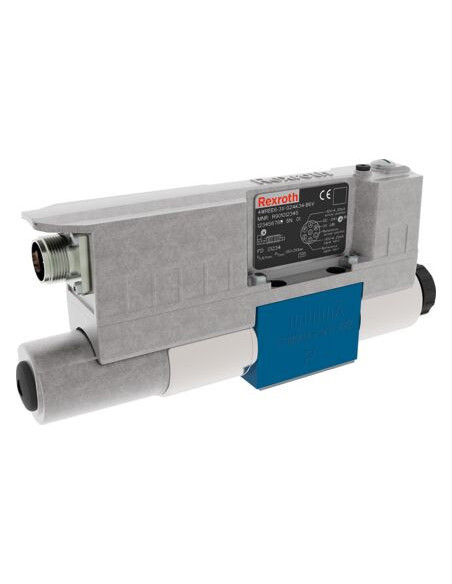

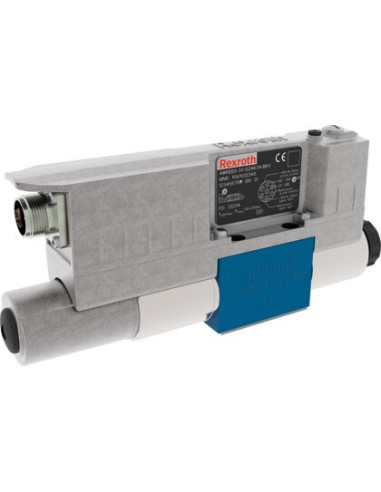

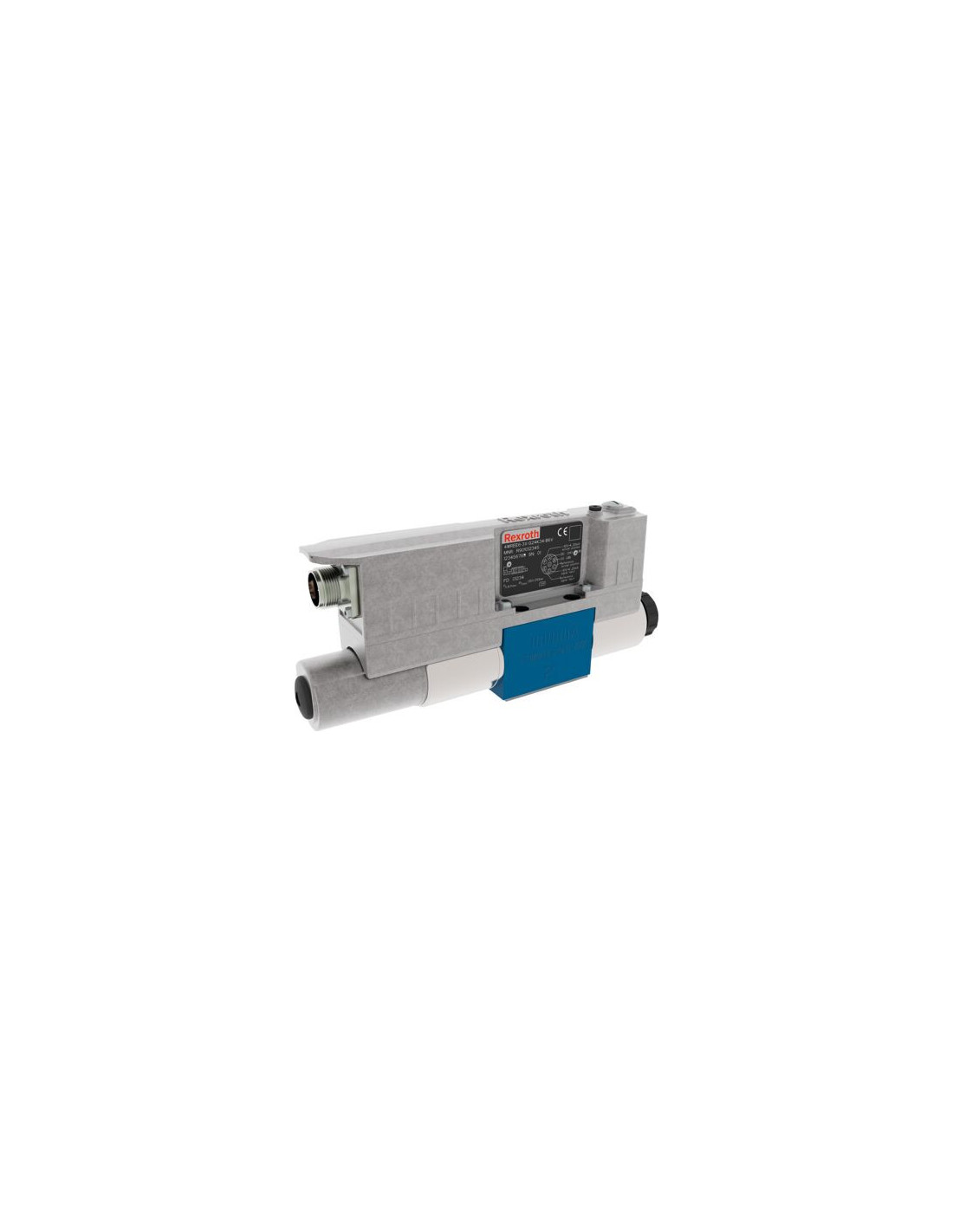

Proporcjonalny zawór kierunkowy Rexroth 4WREE6W04-3X/V/24A1 – wysoka precyzja i niezawodność sterowania hydrauliką
Proporcjonalny zawór kierunkowy 4WREE6W04-3X/V/24A1 marki Rexroth, o kodzie produktu R901496445, jest zaawansowanym elementem hydraulicznym przeznaczonym do precyzyjnej regulacji kierunku przepływu cieczy roboczej w układach hydraulicznych.
Zastosowanie i funkcjonalność – zawór do wymagających aplikacji przemysłowych
Przemysłowy zawór hydrauliczny 4WREE6 znajduje zastosowanie w zaawansowanych systemach automatyki i sterowania, gdzie kluczowe są precyzyjna regulacja i niezawodność działania. Dzięki swoim parametrom sprawdza się szczególnie w:
- maszynach produkcyjnych oraz na przemysłowych liniach technologicznych,
- prasach hydraulicznych,
- systemach obsługujących siłowniki hydrauliczne,
- maszynach budowlanych i rolniczych,
- aplikacjach wymagających dynamicznej zmiany kierunku przepływu oleju hydraulicznego.
Najważniejsze zalety zaworu proporcjonalnego 4WREE6W04-3X/V/24A1
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący dzięki wbudowanemu układowi elektronicznemu.
- Trójpozycyjny suwak – umożliwia elastyczną kontrolę ruchów siłowników lub innych elementów instalacji.
- Precyzyjne pozycjonowanie – wysoka dokładność pozycjonowania suwaka zapewniona przez układ wewnętrznego sprzężenia zwrotnego.
- Łatwa integracja – analogowy sygnał zadany ±10 V oraz standardowa elektryczna wtyczka (7-biegunowa, zgodna z EN 175201-804) pozwalają na bezproblemowe podłączenie do większości systemów automatyki przemysłowej.
- Uniwersalność montażu – możliwość montażu w dowolnej pozycji oraz zgodność z normą przyłączy ISO 4401-03-02-0-05.
- Wysoka odporność – aluminiowa i stalowa konstrukcja zapewnia trwałość oraz ochronę przed czynnikami środowiskowymi.
- Kompatybilność z różnymi cieczami hydraulicznymi – możliwość stosowania szerokiego zakresu płynów, w tym HL, HLP, HVLP, HETG, HEES, HEPG, HFDU, HFDR.
- Certyfikat CE – zgodność z wymogami dyrektywy 2014/30/UE dotyczącymi kompatybilności elektromagnetycznej.
Możliwości wykorzystania zaworu kierunkowego Rexroth 4WREE6
Proporcjonalny zawór kierunkowy Rexroth 4WREE6W04-3X/V/24A1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest regulacja kierunku przepływu oleju hydraulicznego z zachowaniem wysokiej dokładności i powtarzalności. Jest idealny do użycia w:
- systemach hydraulicznych obrabiarek CNC,
- automatyzacji procesów produkcyjnych,
- wysokoobciążonych siłownikach przemysłowych,
- instalacjach serwisowych i testowych urządzeń hydraulicznych.
Dzięki zintegrowanemu układowi elektronicznemu oraz możliwości pracy przy maksymalnym ciśnieniu do 350 bar i przepływie do 80 l/min, zawór ten sprawdza się nawet w najbardziej wymagających zastosowaniach przemysłowych.
