Wielkość nominalna 6, Symbol E1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol E1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 16 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.63 |

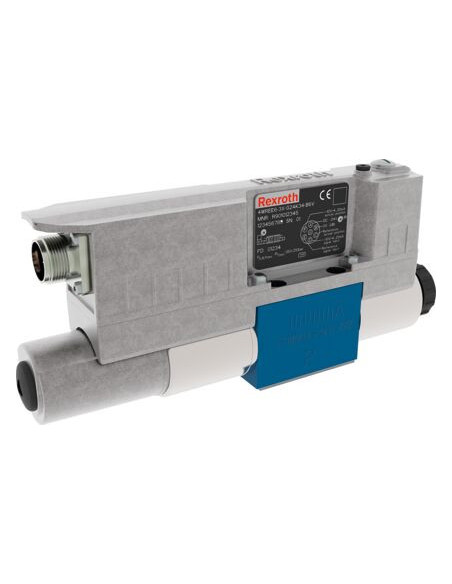

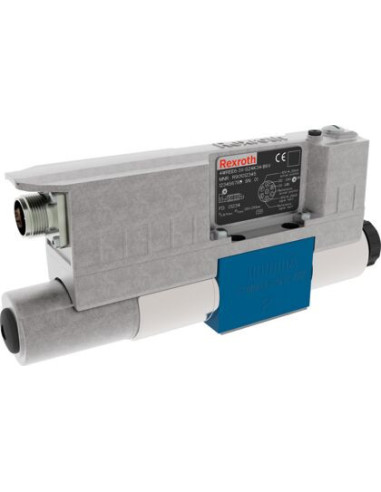

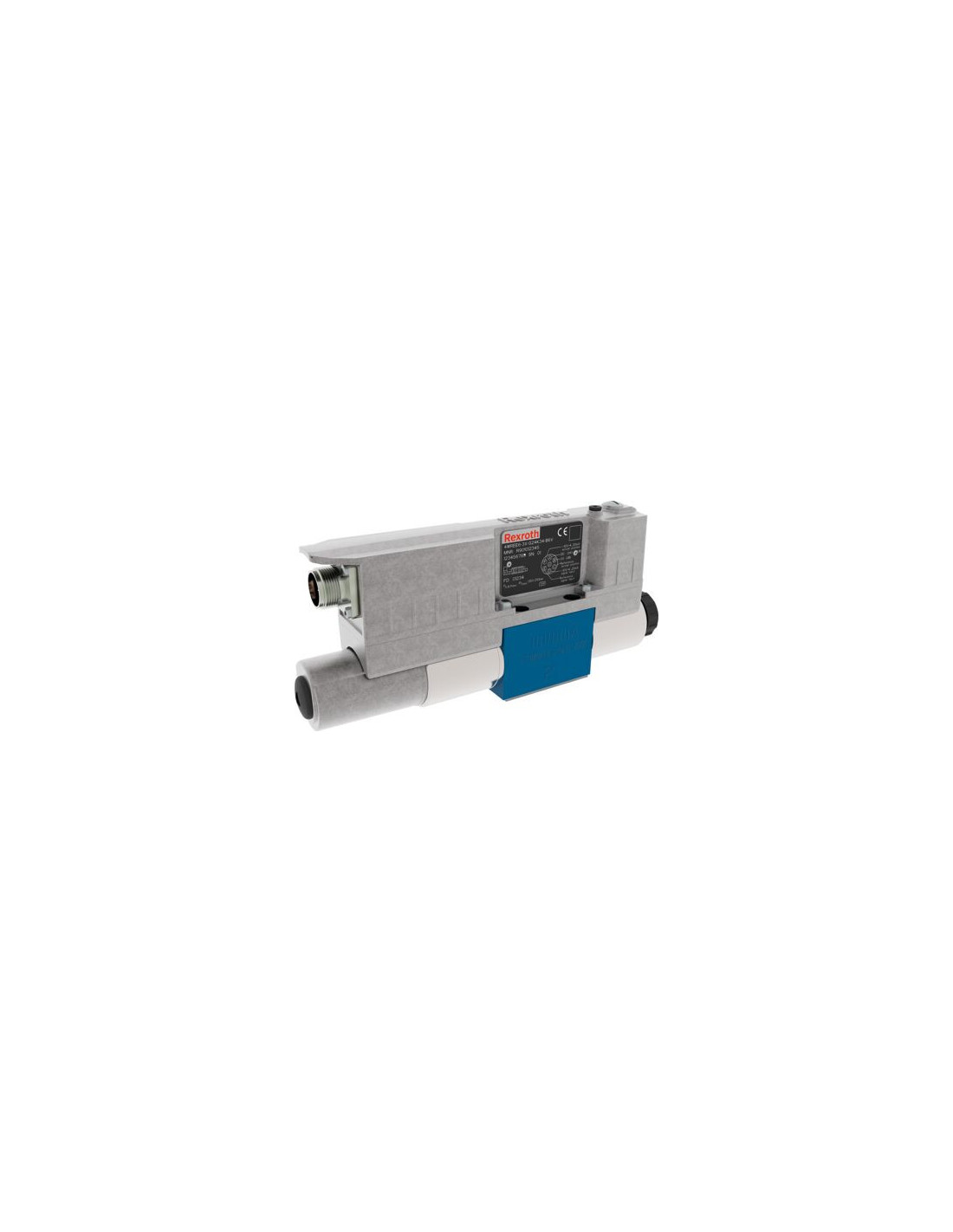

Proporcjonalny zawór kierunkowy Rexroth 4WREE6E1-16-3X/V/24F1 – wysokowydajne sterowanie przepływem hydraulicznym
Proporcjonalny zawór kierunkowy 4WREE6E1-16-3X/V/24F1 firmy Rexroth to zaawansowany element stosowany w układach hydraulicznych, umożliwiający precyzyjne sterowanie kierunkiem i natężeniem przepływu oleju hydraulicznego. Dzięki zintegrowanemu układowi elektronicznemu oraz elektrycznemu sterowaniu, urządzenie zapewnia wysoką dokładność działania nawet w aplikacjach wymagających ciągłej regulacji i niezawodnej pracy.
Zastosowanie zaworu 4WREE6E1 w przemyśle i automatyce
Ten model zaworu suwakowego jest wykorzystywany w maszynach przemysłowych, liniach produkcyjnych oraz systemach automatyki przemysłowej, gdzie istotna jest możliwość płynnego i dynamicznego sterowania ruchem siłowników hydraulicznych. Typowe sektory, w których znajduje zastosowanie proporcjonalny zawór Rexroth, to:
- Hydraulika siłowa w maszynach budowlanych i rolniczych
- Prasy przemysłowe oraz urządzenia do obróbki metali
- Systemy pakujące i transportowe
- Automatyczne platformy montażowe oraz stanowiska testowe
Najważniejsze zalety użytkowe zaworu kierunkowego Rexroth
Wysoka precyzja pozycjonowania: Zawór posiada wewnętrzne wycofanie pozycji suwaka, co umożliwia regulację przepływu z wyjątkową powtarzalnością.
Bezpośrednie działanie: Mechanizm suwakowy umożliwia bezpośrednią reakcję na sygnał sterujący.
Zintegrowana elektronika: Ułatwia podłączenie i obsługę, skracając proces instalacji systemu.
Uniwersalność montażowa: Zgodność ze standardem ISO 4401-03 pozwala na szybki montaż na płycie, niezależnie od pozycji.
Wytrzymałość i niezawodność: Korpus zaworu wykonany jest z wysokogatunkowych materiałów, uszczelnienia FKM oraz zapewnia szeroką gamę obsługiwanych cieczy hydraulicznych, co gwarantuje długą żywotność nawet w najtrudniejszych warunkach przemysłowych.
Możliwości integracji i sterowania
Zawór 4WREE6E1-16-3X/V/24F1 obsługuje analogowe sterowanie z wartością zadaną 4–20 mA, co pozwala na łatwą integrację z nowoczesnymi systemami automatyki oraz sterowania PLC. Wtyczka elektryczna 7-biegunowa (6 + PE) zgodna z normą EN 175201-804 zapewnia pewne i bezpieczne połączenie, a napięcie zasilania 24 VDC spełnia wymagania nowoczesnych urządzeń sterujących.
Zgodność i bezpieczeństwo użytkowania
Zawór kierunkowy Rexroth jest zgodny z normą CE oraz dyrektywą kompatybilności elektromagnetycznej 2014/30/UE, co umożliwia jego stosowanie w instalacjach wymagających wysokich standardów bezpieczeństwa i niezawodności pracy w zakresie sterowania ruchem oraz układów hydraulicznych pod ciśnieniem do 350 bar.
