Wielkość nominalna 10, , Symbol C4, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.9 |

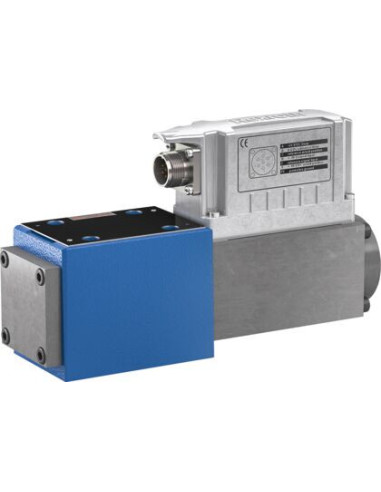

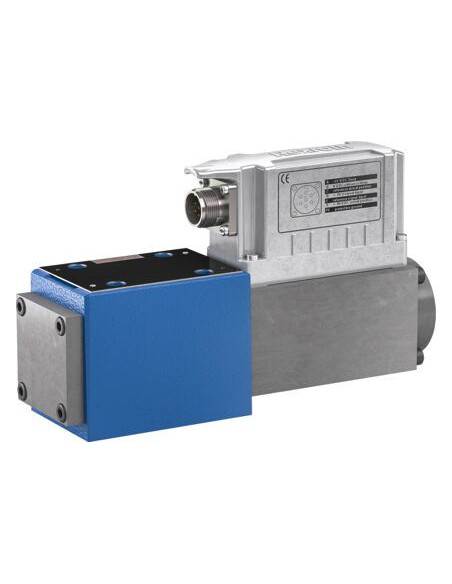

Proporcjonalny zawór kierunkowy 4WRPEH10C4B50L-3X/M/24L1 — zaawansowane sterowanie hydrauliczne
Proporcjonalny zawór kierunkowy 4WRPEH10C4B50L-3X/M/24L1 (kod produktu: R901532792) to nowoczesny element automatyki przemysłowej, zaprojektowany z myślą o wymagających aplikacjach hydraulicznych. Jest przeznaczony do precyzyjnego sterowania kierunkiem przepływu cieczy hydraulicznej i znakomicie sprawdza się w systemach, które wymagają wysokiej dokładności działania.
Zastosowania zaworu proporcjonalnego w przemyśle
Zawory suwakowe proporcjonalne są powszechnie wykorzystywane w zaawansowanych układach hydrauliki siłowej, szczególnie w przemyśle maszynowym, automatyce, robotyce oraz w aplikacjach mobilnych. Urządzenie umożliwia płynną i niezawodną regulację kierunku przepływu oleju zgodnie z wymaganiami układów sterujących, zapewniając bezpieczeństwo i efektywność pracy nawet w intensywnych cyklach eksploatacyjnych.
Zalety konstrukcyjne i funkcjonalne — zawór hydrauliczny 4WRPEH10
- Elektroniczny układ sterowania, zintegrowany z korpusem, co ułatwia konfigurację i zapewnia precyzyjne działanie.
- Bezpośrednie działanie suwaka, co minimalizuje opóźnienia w reakcji na sygnał sterujący.
- Wysoka dokładność pozycjonowania dzięki wewnętrznemu układowi wycofywania suwaka.
- Montaż na płycie w standardzie ISO 4401, gwarantujący szeroką kompatybilność z układami przemysłowymi.
- Cztery pozycje suwaka, umożliwiające realizację złożonych funkcji rozdzielczych i przepływowych.
- Odporność na wysokie ciśnienia robocze — do 350 bar, co pozwala na zastosowanie w wymagających środowiskach przemysłowych.
- Zgodność z normami bezpieczeństwa, m.in. CE oraz dyrektywa RoHS, zapewniająca bezpieczeństwo użytkowania.
- Łączność IO-Link, umożliwiająca łatwą integrację z nowoczesnymi systemami zarządzania produkcją i monitoringu.
Typowe zastosowania zaworu kierunkowego 4WRPEH10C4B50L-3X/M/24L1
Proporcjonalne zawory kierunkowe tej serii znajdują zastosowanie w:
- maszynach przemysłowych (prasy hydrauliczne, maszyny do formowania tworzyw),
- systemach automatyzacji produkcji,
- aplikacjach związanych z transportem i logistyką (systemy podnoszenia, dźwigi),
- zaawansowanych liniach technologicznych, wymagających precyzyjnej regulacji przepływu i siły.
Podsumowanie korzyści z używania proporcjonalnych zaworów hydraulicznych
Dzięki zastosowaniu nowoczesnej technologii sterowania elektronicznego oraz solidnej konstrukcji, proporcjonalny zawór kierunkowy 4WRPEH10C4B50L-3X/M/24L1 gwarantuje niezawodność, długą żywotność i wydajność w codziennej eksploatacji. To idealny wybór do aplikacji, w których kluczowe są stabilność parametrów i bezpieczeństwo działania układów hydraulicznych.
