Wielkość nominalna 10, , Symbol C3, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.7 |

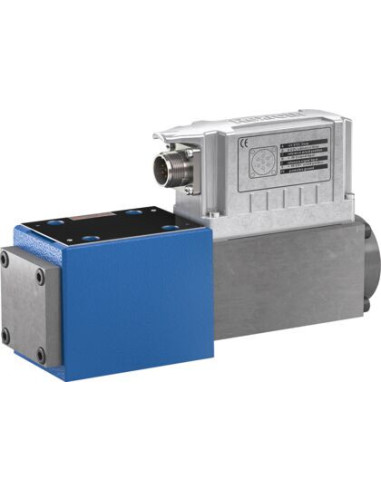

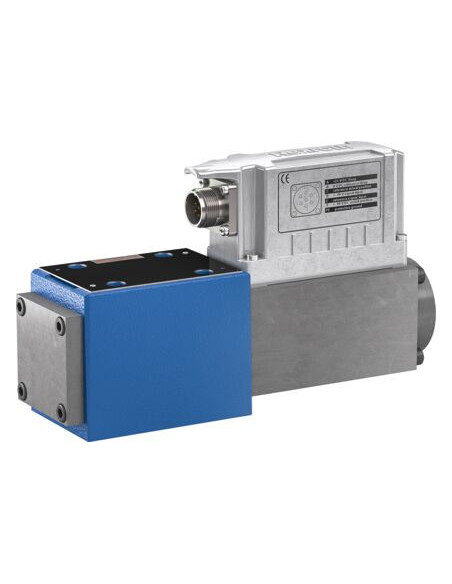

Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24L1 — kluczowy element układów hydraulicznych
Proporcjonalny zawór kierunkowy serii 4WRPEH10 to nowoczesne rozwiązanie przeznaczone do przemysłowych systemów hydraulicznych o wysokich wymaganiach dotyczących precyzji sterowania oraz trwałości. Ten model charakteryzuje się wielkością nominalną 10 oraz maksymalnym ciśnieniem roboczym do 350 bar, co pozwala na efektywne zarządzanie kierunkiem przepływu medium w zaawansowanych układach napędowych i automatyki przemysłowej.
Zalety i funkcjonalność zaworu 4WRPEH10C3B50L-3X/M/24L1
Proporcjonalny zawór suwakowy umożliwia płynną i precyzyjną regulację przepływu oleju hydraulicznego w oparciu o zintegrowany układ elektroniczny. Dzięki temu możliwe jest uzyskanie doskonałej powtarzalności i stabilności parametrów pracy, co jest kluczowe zwłaszcza w wymagających zastosowaniach przemysłowych. Konstrukcja zaworu oparta na bezpośrednim działaniu oraz symbolu C3 pozwala na sterowanie czterema pozycjami suwaka i obsługę czterech przyłączy, co zwiększa uniwersalność jego zastosowań.
- Wysoka dokładność i powtarzalność ruchu suwaka – istotna w aplikacjach wymagających precyzji.
- Wbudowana elektronika – zapewnia szybkie i niezawodne sterowanie oraz łatwą integrację z systemami automatyki przemysłowej.
- Łączność IO-Link – umożliwia komunikację w inteligentnych instalacjach przemysłowych.
- Montaż na płycie zgodnie z normą ISO 4401-05-04-0-05 – szybka i bezproblemowa instalacja w istniejących systemach.
- Wytrzymała konstrukcja – masa 6,7 kg oraz solidne wykonanie zapewniają długą żywotność nawet przy intensywnej eksploatacji.
- Zgodność z normami CE oraz dyrektywą RoHS – gwarancja bezpieczeństwa i ekologii produktu.
Typowe zastosowania przemysłowe
Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24L1 znajduje zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest dokładna kontrola przepływu i ciśnienia płynów. Najczęściej spotykany jest w:
- systemach napędów hydraulicznych maszyn przemysłowych;
- układach automatyki produkcyjnej na liniach montażowych;
- maszynach budowlanych i rolniczych wyposażonych w nowoczesne układy hydrauliczne;
- presach hydraulicznych i wtryskarkach;
- robotyce i systemach manipulacyjnych.
Główne cechy techniczne i kompatybilność
Zawór jest przystosowany do pracy z wieloma rodzajami cieczy hydraulicznych, takimi jak HL, HLP, HLPD, HVLP, HVLPD, HFC i jest wyposażony w uszczelnienia NBR. Wyjście elektryczne to popularny wtyk M12x1 5-biegunowy lub wtyk 7-biegunowy zgodny z EN 175201-804. Napięcie zasilające 24 VDC umożliwia zastosowanie w typowych instalacjach przemysłowych.
Wybór zaworu proporcjonalnego 4WRPEH10C3B50L-3X/M/24L1 to gwarancja wysokiej jakości, niezawodności oraz możliwości zastosowania w najbardziej wymagających środowiskach przemysłowych.
