Dostępny
Wielkość nominalna 10, , Symbol C4, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.72 |

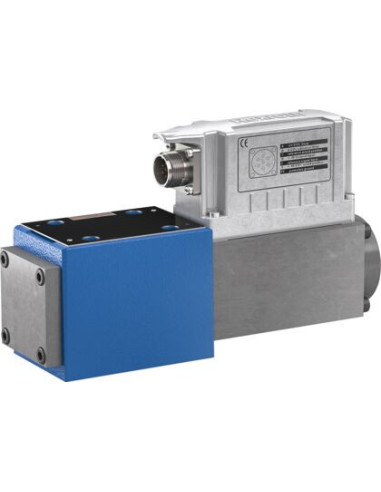

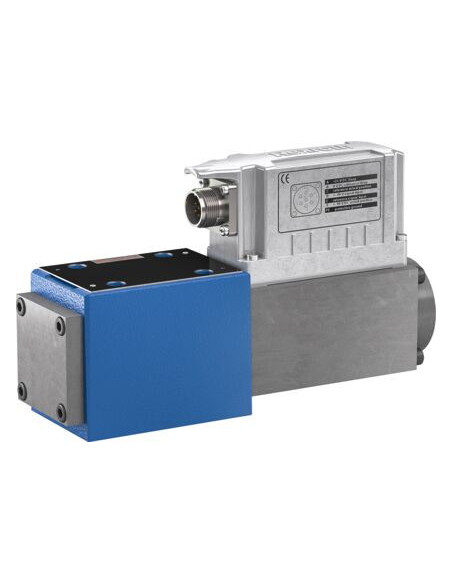

Proporcjonalny zawór kierunkowy 4WRPEH10C4B100L-3X/M/24L1 – R901487023
Proporcjonalny zawór kierunkowy model 4WRPEH10C4B100L-3X/M/24L1 to wysokiej klasy komponent hydrauliczny, przeznaczony do precyzyjnej regulacji kierunku przepływu cieczy roboczej w zaawansowanych układach hydraulicznych. Dzięki zastosowaniu zintegrowanego układu elektronicznego oraz szerokiej gamie możliwości sterowania, sprawdza się wszędzie tam, gdzie niezbędna jest niezawodna stabilność oraz powtarzalność działania pod dużym obciążeniem.
Kluczowe cechy zaworu kierunkowego 4WRPEH10C4B100L-3X/M/24L1
- Zawór suwakowy bezpośredniego działania o nominalnej wielkości 10
- Maksymalne ciśnienie robocze do 350 bar, co umożliwia pracę w wymagających aplikacjach
- Przepływ znamionowy do 100 l/min, maksymalny do 120 l/min
- Sterowanie elektryczne z zintegrowaną elektroniką dla szybkiego i precyzyjnego pozycjonowania suwaka
- Kompatybilność elektromagnetyczna (CE) oraz zgodność z dyrektywą RoHS
- Wyposażony w złącze M12x1 oraz 7-biegunowy wtyk przyrządowy
- Pełna integracja z systemami IO-Link dla rozbudowanych aplikacji automatyki przemysłowej
Zalety stosowania proporcjonalnego zaworu kierunkowego
Pełna kontrola nad kierunkiem przepływu oleju hydraulicznego pozwala na optymalizację pracy maszyn i instalacji technologicznych. Wysoka dokładność pozycjonowania suwaka zapewnia płynność oraz powtarzalność operacji we wszystkich warunkach roboczych. Zawór dedykowany jest do aplikacji przemysłowych o szerokim zakresie mocy – sprawdza się zarówno w maszynach produkcyjnych, jak i w systemach automatyki oraz sterowania procesami.
Zastosowania zaworu hydraulicznego 4WRPEH10C4B100L-3X/M/24L1
- Układy maszyn przemysłowych (prasy, wtryskarki, obrabiarki CNC)
- Automatyzacja procesów technologicznych w fabrykach oraz na liniach produkcyjnych
- Systemy sterowania ruchem w robotyce i automatyce przemysłowej
- Zastosowania specjalistyczne w energetyce, górnictwie i przemyśle ciężkim
Materiały i kompatybilność
Obudowa wykonana z trwałych materiałów, odpowiednia do użytku w trudnych warunkach przemysłowych. Uszczelnienia NBR oraz możliwość współpracy z szeroką gamą cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) zapewniają uniwersalność oraz długą żywotność produktu.
