Wielkość nominalna 10, , Symbol C3, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 5-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | IO-Link |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.76 |

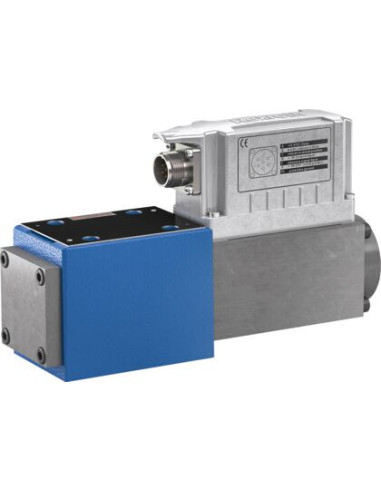

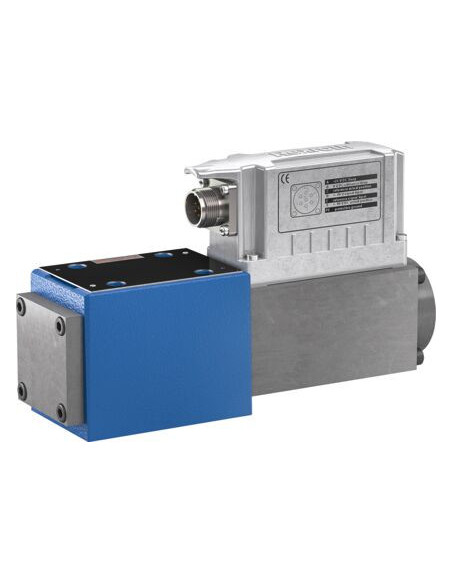

Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24L1 – precyzyjne sterowanie hydrauliczne
Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24L1 to zaawansowany element układów hydraulicznych, umożliwiający precyzyjną regulację kierunku przepływu cieczy, zgodnie z symbolem hydraulicznym C3. Wyposażony w zintegrowany układ elektroniczny, zapewnia niezawodne i wydajne sterowanie, niezbędne w nowoczesnych instalacjach przemysłowych.
Zalety i możliwości wykorzystania zaworu proporcjonalnego 4WRPEH10
Proporcjonalny zawór kierunkowy klasy przemysłowej dedykowany jest do najbardziej wymagających aplikacji, gdzie kluczowa jest dynamiczna i dokładna kontrola przepływu oraz kierunku oleju hydraulicznego. Urządzenie wyróżnia się wysoką dokładnością pozycjonowania suwaka dzięki zastosowaniu wewnętrznego układu wycofania pozycji, co przekłada się na zwiększoną efektywność i bezpieczeństwo procesów technologicznych. Bezpośrednie działanie zaworu gwarantuje szybkość reakcji oraz pewność działania, nawet przy zmieniających się warunkach pracy.
- Montaż na płycie według standardu ISO 4401 umożliwia łatwą integrację z popularnymi systemami hydraulicznymi.
- Wysoka kompatybilność elektromagnetyczna (zgodność CE), co pozwala na stosowanie w wymagających środowiskach przemysłowych.
- Integracja z systemami automatyki dzięki obsłudze IO-Link oraz możliwości zasilania napięciem 24 VDC.
- Zastosowanie w aplikacjach o wysokim ciśnieniu roboczym do 350 bar oraz przepływie nominalnym 100 l/min.
- Trwałe uszczelnienia NBR oraz zgodność z popularnymi rodzajami cieczy hydraulicznych HL, HLP, HLPD, HVLP, HVLPD, HFC.
Typowe zastosowania zaworu hydraulicznego 4WRPEH10
Zawory proporcjonalne 4WRPEH10 znajdują zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagane jest zarówno dokładne pozycjonowanie, jak i płynna oraz bezawaryjna praca układów sterowania. Najczęściej wykorzystywane są w:
- zaawansowanych maszynach produkcyjnych i montażowych,
- systemach automatyki przemysłowej,
- hydraulice mobilnej,
- układach napędu i sterowania pras hydraulicznych,
- aplikacjach wymagających precyzyjnej kontroli siły i prędkości siłowników.
Solidna konstrukcja oraz nowoczesna technologia sterowania elektrycznego umożliwiają wielopunktową regulację i niezawodną eksploatację nawet w najbardziej wymagających warunkach środowiskowych.
Dlaczego warto wybrać proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24L1?
Zaawansowany zawór suwakowy wyposażony w 4-pozycyjny suwak pozwala na realizację rozbudowanych zadań sterowania przepływem i kierunkiem w nowoczesnych liniach technologicznych. Dzięki kompatybilności z systemami IO-Link, urządzenie może być z powodzeniem wdrożone w strukturach Przemysłu 4.0.
Wysoka niezawodność, szeroki zakres zastosowań oraz kompatybilność elektrotechniczna czynią model 4WRPEH10C3B100L-3X/M/24L1 wszechstronnym wyborem dla nowoczesnych instalacji hydraulicznych.
