Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana ±10 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7 |

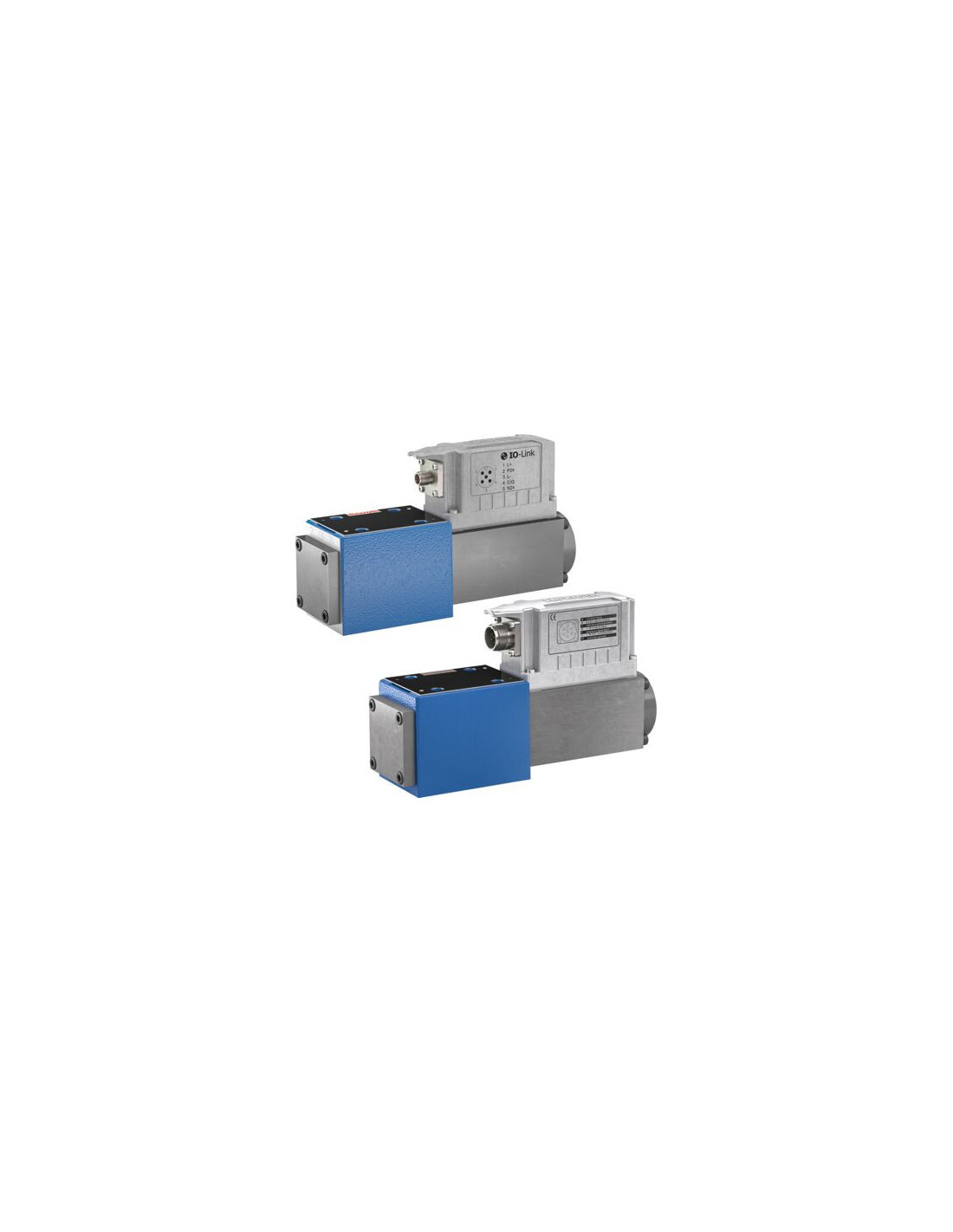

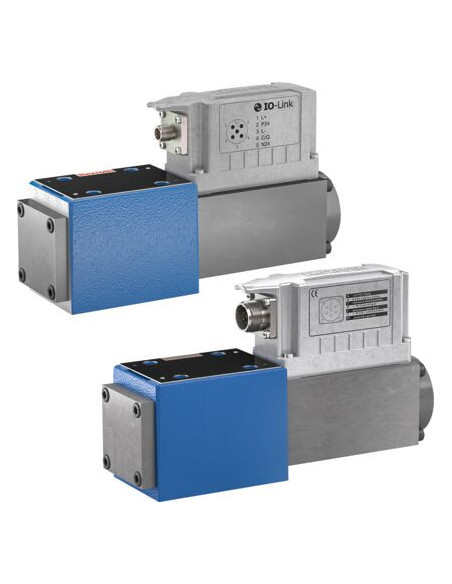

Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24C6 – R901561416
Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24C6 to zaawansowane rozwiązanie hydrauliczne, przeznaczone do profesjonalnych zastosowań w systemach wymagających precyzyjnej regulacji przepływu medium roboczego. Stanowi rdzeń nowoczesnych układów hydraulicznych, w których wymagana jest zarówno wysoka dokładność sterowania, jak i niezawodność działania.
Najważniejsze cechy i zalety zaworu hydraulicznego proporcjonalnego
- Precyzyjna regulacja kierunku i natężenia przepływu oleju hydraulicznego dzięki zintegrowanemu układowi elektronicznemu.
- Wysokie ciśnienie robocze do 350 bar zapewnia możliwość pracy w wymagających aplikacjach przemysłowych.
- Bezpośrednie działanie umożliwia szybkie reakcje i dokładne pozycjonowanie suwaka.
- Standard ISO 4401 ułatwia integrację z istniejącymi systemami hydraulicznymi.
- Wytrzymała konstrukcja oraz nowoczesne uszczelnienia typu NBR przystosowane do różnorodnych cieczy hydraulicznych.
- Wbudowana elektronika umożliwia podłączenie analogowe (±10 mA), co pozwala na łatwą integrację ze sterownikami PLC.
- Zgodność z dyrektywą CE oraz RoHS gwarantuje bezpieczeństwo użytkowania i spełnianie wymogów europejskich norm technicznych.
Typowe zastosowania zaworu 4WRPEH10C3B100L-3X/M/24C6
Proporcjonalny zawór kierunkowy R901561416 jest szeroko stosowany w:
- maszynach przemysłowych do precyzyjnego sterowania ruchem siłowników hydraulicznych,
- układach automatyki przemysłowej wymagających zmiennego przepływu oleju,
- zaawansowanych stanowiskach testowych dla komponentów hydraulicznych,
- systemach pras hydraulicznych oraz wtryskarek,
- aplikacjach energetycznych i maszynach budowlanych.
Możliwości wykorzystania i korzyści
Zawór 4WRPEH10C3B100L-3X/M/24C6 pozwala na precyzyjną kontrolę siły, prędkości lub położenia elementów wykonawczych w układzie hydraulicznym. Dzięki elektronicznemu sterowaniu i solidnej konstrukcji sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii technologicznych. Prosta instalacja płyty przyłączeniowej według standardu ISO oraz intuicyjne podłączenie elektryczne (wtyk 7-biegunowy) przyspieszają proces wdrożenia urządzenia.
Zalety stosowania proporcjonalnych zaworów kierunkowych w hydraulice przemysłowej
Wykorzystanie proporcjonalnych zaworów kierunkowych szczególnie rekomendowane jest tam, gdzie liczy się nie tylko precyzyjna regulacja, ale także stałość parametrów pracy w długim okresie użytkowania. Zawory tej serii charakteryzują się wysoką odpornością na zmęczenie materiału oraz niezawodnością, nawet w przypadku intensywnej eksploatacji.
