Wielkość nominalna 25, Symbol V, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór do wbudowania
- Ze sterowaniem pośrednim
- Charakterystyka łamana, progresywna z liniowym zakresem dokładnego sterowania
Dane techniczne
| Rodzina produktów | 3WRCBEE |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 600 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 190 |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 7.86 |

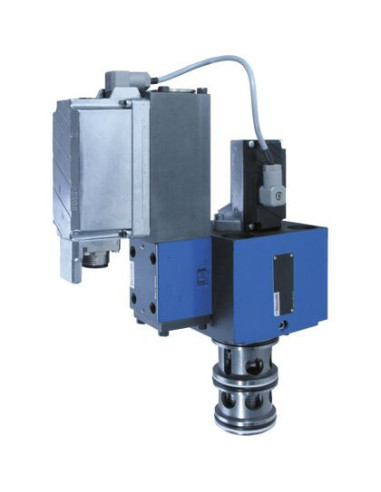

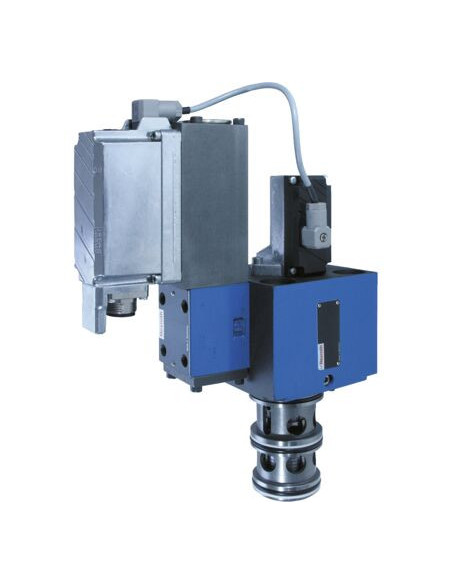

Proporcjonalny zawór kierunkowy 3WRCBEE25VF190M-1X/G24K31/A1M – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 3WRCBEE25VF190M-1X/G24K31/A1M o kodzie produktu R901174489 to zaawansowany element hydrauliczny przeznaczony do sterowania przepływem cieczy pod wysokim ciśnieniem i dużym natężeniu. Został wyposażony w elektryczne sterowanie ze zintegrowanym układem elektronicznym, co umożliwia bardzo precyzyjną i niezawodną regulację kierunku przepływu zgodnie z symbolem hydraulicznym „V”.
Najważniejsze cechy proporcjonalnego zaworu kierunkowego 3WRCBEE25VF190M
- Wysoka dokładność działania dzięki wewnętrznemu wycofaniu pozycji suwaka oraz progresywnej charakterystyce pracy.
- Przeznaczenie do pracy w aplikacjach przemysłowych wymagających regulacji dużych przepływów do 600 l/min przy maksymalnym ciśnieniu 315 bar.
- Wersja do zabudowy, dedykowana do systemów hydraulicznych średnich i dużych mocy.
- Zintegrowany układ elektroniczny zapewnia analogową komunikację sterującą oraz możliwość ustawienia wartości zadanej w zakresie 0…10 V.
- Niezawodne uszczelnienia NBR oraz obsługa szerokiej gamy cieczy hydraulicznych, także płynów ogniotrwałych.
- Sterowanie pośrednie umożliwia łagodną i bezpieczną zmianę kierunku przepływu.
Zastosowanie i możliwości wykorzystania zaworu proporcjonalnego 3WRCBEE
Zawór proporcjonalny kierunkowy 3WRCBEE25VF190M znajduje zastosowanie w zaawansowanych układach hydraulicznych maszyn i linii przemysłowych, gdzie wymagana jest płynna i precyzyjna kontrola przepływu medium.
- Wydajne sterowanie napędami hydraulicznymi w systemach automatyki przemysłowej.
- Zastosowania w prasach hydraulicznych, wtryskarkach, maszynach budowlanych oraz w ciężkich aplikacjach hydraulicznych.
- Systemy hydrauliki siłowej w hutnictwie, motoryzacji oraz energetyce.
- Możliwość integracji z systemami monitoringu i sterowania przemysłowego (SCADA, PLC).
Dlaczego warto wybrać ten proporcjonalny zawór kierunkowy?
Zaawansowane technologie sterowania oraz solidna konstrukcja gwarantują długotrwałą i bezawaryjną eksploatację. Specjalna konstrukcja suwaka umożliwia liniowe odwzorowanie sygnału sterującego na przepływ, a szeroki zakres obsługiwanych cieczy hydraulicznych pozwala na zastosowanie w najbardziej wymagających środowiskach przemysłowych.
Zawór 3WRCBEE25VF190M-1X/G24K31/A1M to rozwiązanie dedykowane aplikacjom, gdzie liczy się nie tylko siła, ale także precyzja i elastyczność sterowania hydraulicznego.
