Wielkość nominalna 25, Symbol V, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór do wbudowania
- Ze sterowaniem pośrednim
- Charakterystyka łamana, progresywna z liniowym zakresem dokładnego sterowania
Dane techniczne
| Rodzina produktów | 3WRCBEE |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 600 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 190 |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 0.01 |

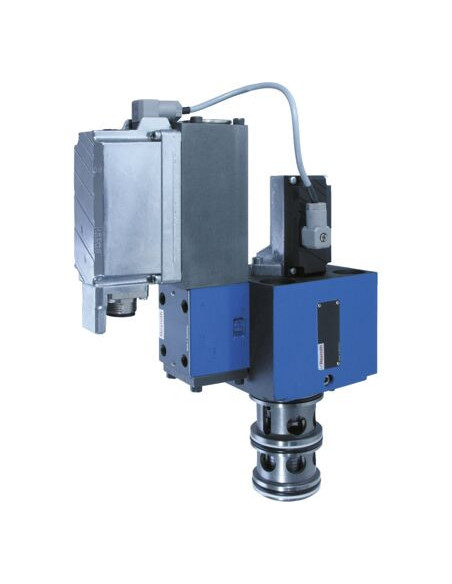

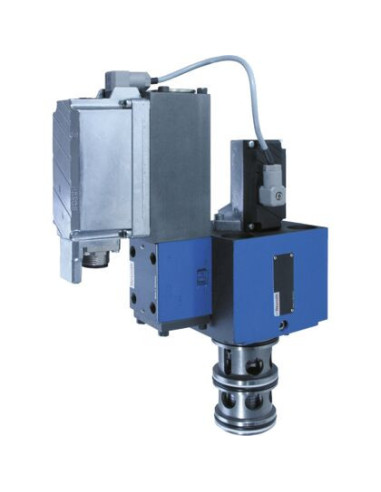

Proporcjonalny zawór kierunkowy 3WRCBEE25VF190M-1X/G24K31/F1M – R901174491
Proporcjonalny zawór kierunkowy 3WRCBEE25VF190M-1X/G24K31/F1M to hydrauliczny element przemysłowy, przeznaczony do precyzyjnej regulacji kierunku przepływu oleju w instalacjach hydraulicznych o wysokiej wydajności. Zawór ten jest wyposażony w elektryczne sterowanie ze zintegrowanym układem elektronicznym, co zapewnia wysoką precyzję sterowania oraz niezawodność nawet przy intensywnym użytkowaniu.
Kluczowe zalety i możliwości zastosowania zaworu proporcjonalnego hydraulicznego
- Dokładna regulacja kierunku przepływu dzięki progresywnej charakterystyce sterowania oraz liniowemu zakresowi precyzyjnego pozycjonowania suwaka.
- Idealny do aplikacji wymagających wysokiego natężenia przepływu przy ciśnieniu roboczym do 315 bar.
- Możliwość integracji w maszynach przemysłowych, liniach produkcyjnych i układach hydrauliki siłowej, gdzie niezawodność i precyzja odgrywają kluczową rolę.
- Przystosowany do pracy z szerokim zakresem cieczy hydraulicznych, co zwiększa jego uniwersalność i kompatybilność w różnych systemach.
- Wbudowany, zaawansowany układ elektroniczny umożliwiający szybkie reakcje na sygnały sterujące typu analogowego (wartość zadana 4–20 mA).
Charakterystyka techniczna i budowa zaworu 3-drogowego
Urządzenie zostało zaprojektowane jako zawór do wbudowania, co pozwala na wygodne oraz stabilne montowanie w ramach istniejących systemów hydraulicznych. Zastosowanie trzech pozycji suwaka umożliwia szerokie możliwości zarządzania przepływem cieczy.
Zawór wyposażony jest w 7-biegunowe przyłącze elektryczne zgodne z normą EN 175201-804 oraz uszczelnienia typu NBR, które zapewniają długą żywotność eksploatacyjną nawet w wymagających warunkach pracy.
Typowe zastosowania proporcjonalnych zaworów kierunkowych
- Sterowanie ruchem siłowników hydraulicznych w prasach, wtryskarkach, systemach podnoszenia oraz maszynach budowlanych.
- Precyzyjna kontrola przepływu w przemysłowych układach automatyki.
- Zastosowanie w liniach technologicznych wymagających dynamicznych zmian kierunku przepływu oleju hydraulicznego.
- Systemy hydrauliki siłowej wymagające płynności ruchów oraz zabezpieczenia pracy przy dużych natężeniach przepływu.
Proporcjonalny zawór 3WRCBEE25VF190M-1X/G24K31/F1M stanowi optymalny wybór dla aplikacji przemysłowych wymagających wysokiej precyzji sterowania, niezawodności oraz wydajności w regulacji przepływu cieczy hydraulicznych.
