Wielkość nominalna 6, Symbol E68, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- sterowany bezpośrednio
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol E68 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 1.53 |

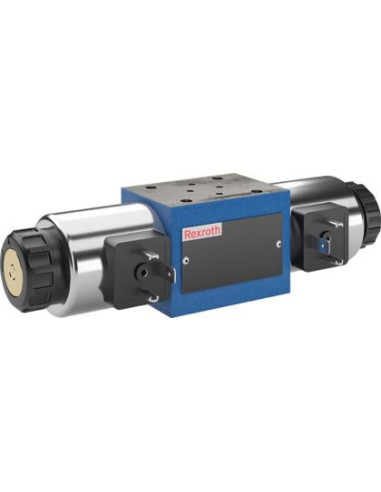

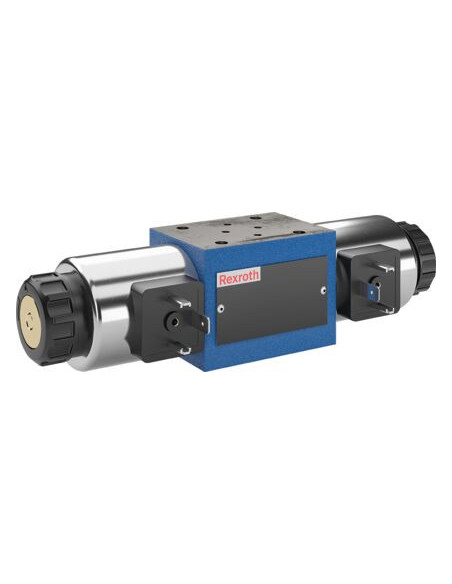

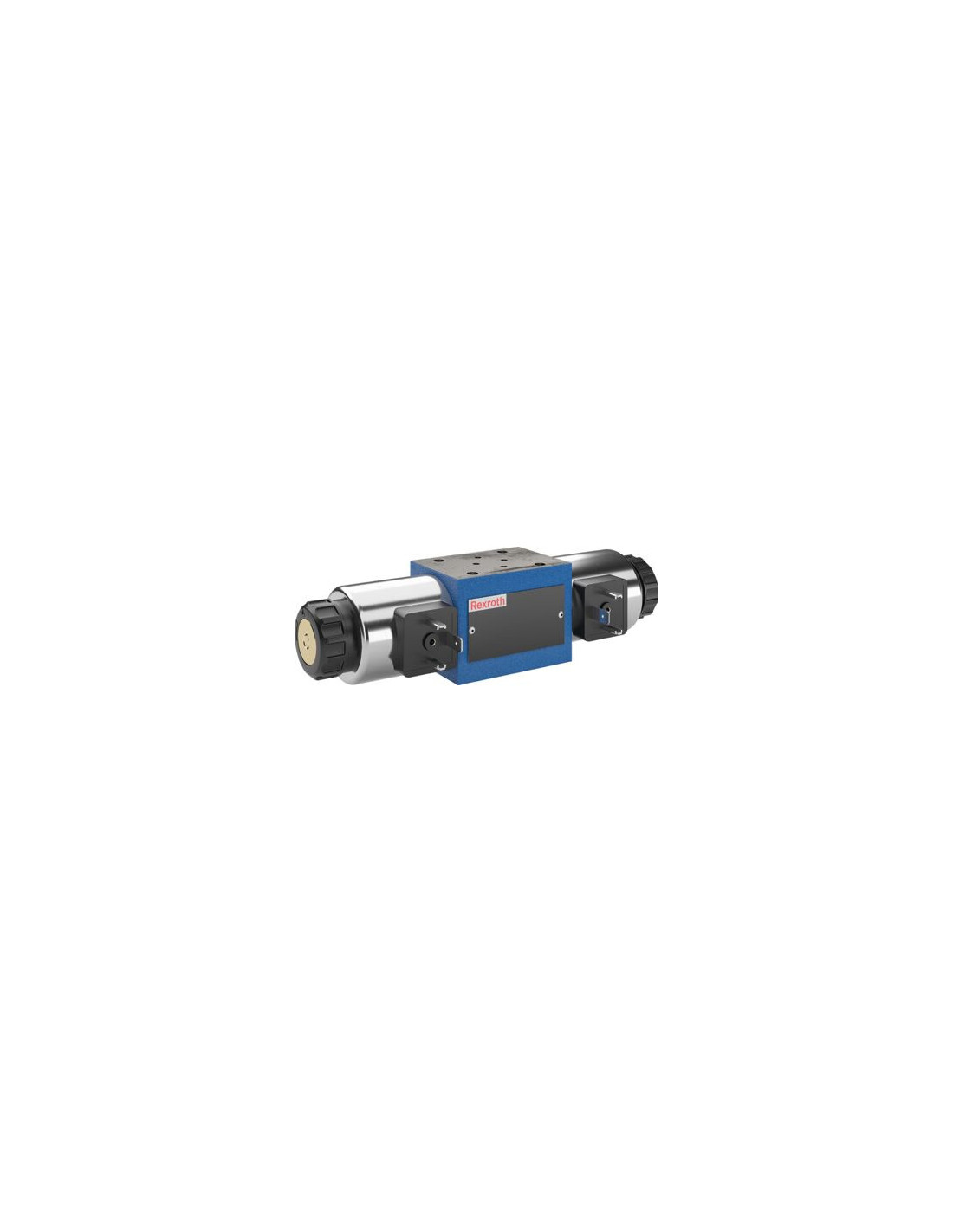

Kierunkowy zawór suwakowy hydrauliczny Z4WE6E68-3X/EG24N9K4 Rexroth – precyzyjna kontrola przepływu
Kierunkowy zawór suwakowy Z4WE6E68-3X/EG24N9K4 marki Rexroth (kod produktu: R900941212) to przemysłowy komponent hydrauliczny zoptymalizowany pod kątem średniego przedziału mocy. Zawór ten jest przeznaczony do niezawodnej zmiany kierunku przepływu medium zgodnie z zadanym symbolem hydraulicznym (Symbol E68), oferując wysoką precyzję działania oraz odporność na trudne warunki eksploatacyjne.
Główne zalety kierunkowego zaworu suwakowego Rexroth Z4WE6E68-3X/EG24N9K4
- Bezpośrednie sterowanie elektromagnetyczne – szybka reakcja na sygnał sterujący i precyzyjne przełączanie pozycji suwaka;
- Wytrzymałość mechaniczna i szczelność dzięki zastosowaniu uszczelnień NBR;
- Odporność na wysokie ciśnienia robocze do 315 bar, idealny do zaawansowanych układów hydraulicznych;
- Uniwersalność zastosowania dzięki możliwości pracy z różnymi cieczami hydraulicznymi (oleje mineralne, wody robocze, płyny syntetyczne i specjalistyczne);
- Prosty montaż na płycie pośredniej zgodnie z normą ISO 4401-03-02-0-05;
- Ochrona przed przypadkowym przesterowaniem dzięki zakrytemu zespołowi ręcznego sterowania.
Zastosowania kierunkowego zaworu hydraulicznego Z4WE6E68-3X/EG24N9K4
Zawór suwakowy kierunkowy jest najczęściej używany w układach hydraulicznych maszyn i urządzeń przemysłowych, gdzie wymagana jest niezawodna i szybka zmiana kierunku przepływu oleju hydraulicznego. Sprawdza się m.in. w:
- Presach hydraulicznych;
- Maszynach do obróbki metalu i drewna;
- Systemach automatyki przemysłowej;
- Urządzeniach mobilnych, np. w maszynach rolniczych i budowlanych;
- Układach sterowania ruchem siłowników.
Możliwości, konstrukcja i parametry techniczne zaworu kierunkowego Rexroth Z4WE6E68
Produkt charakteryzuje się wysoką trwałością dzięki solidnej konstrukcji oraz zastosowaniu wysokiej jakości materiałów. Bezpośrednie sterowanie elektromagnetyczne zapewnia wysoką efektywność działania. Możliwość doprowadzenia oleju sterującego z zewnątrz oraz zewnętrznego odprowadzenia umożliwia integrację zaworu w różnorodnych aplikacjach hydraulicznych.
Odpowiedni wybór dla inżynierii przemysłowej i automatyzacji procesów – kierunkowy zawór suwakowy Rexroth gwarantuje niezawodność nawet przy wysokim natężeniu przepływu (do 40 l/min) oraz wysokim ciśnieniu roboczym. Napięcie zasilania 24 VDC pozwala na jego kompatybilność ze standardowymi układami sterowania.
