Dostępny
Wielkość nominalna 6, Symbol X259, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- sterowany bezpośrednio
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol X259 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 1.78 |

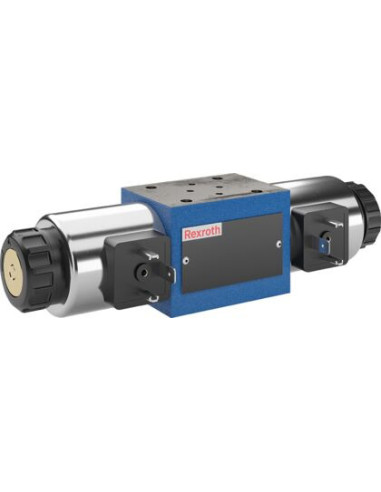

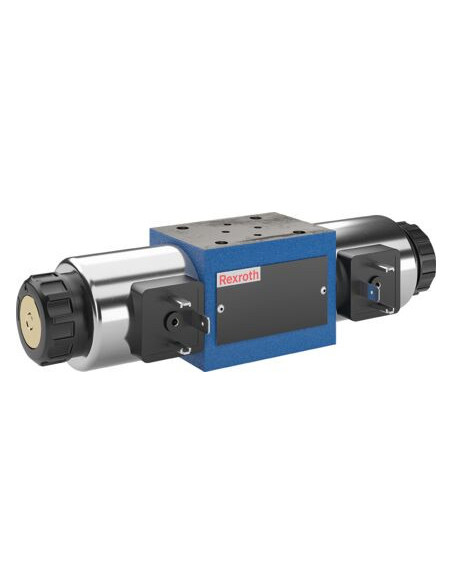

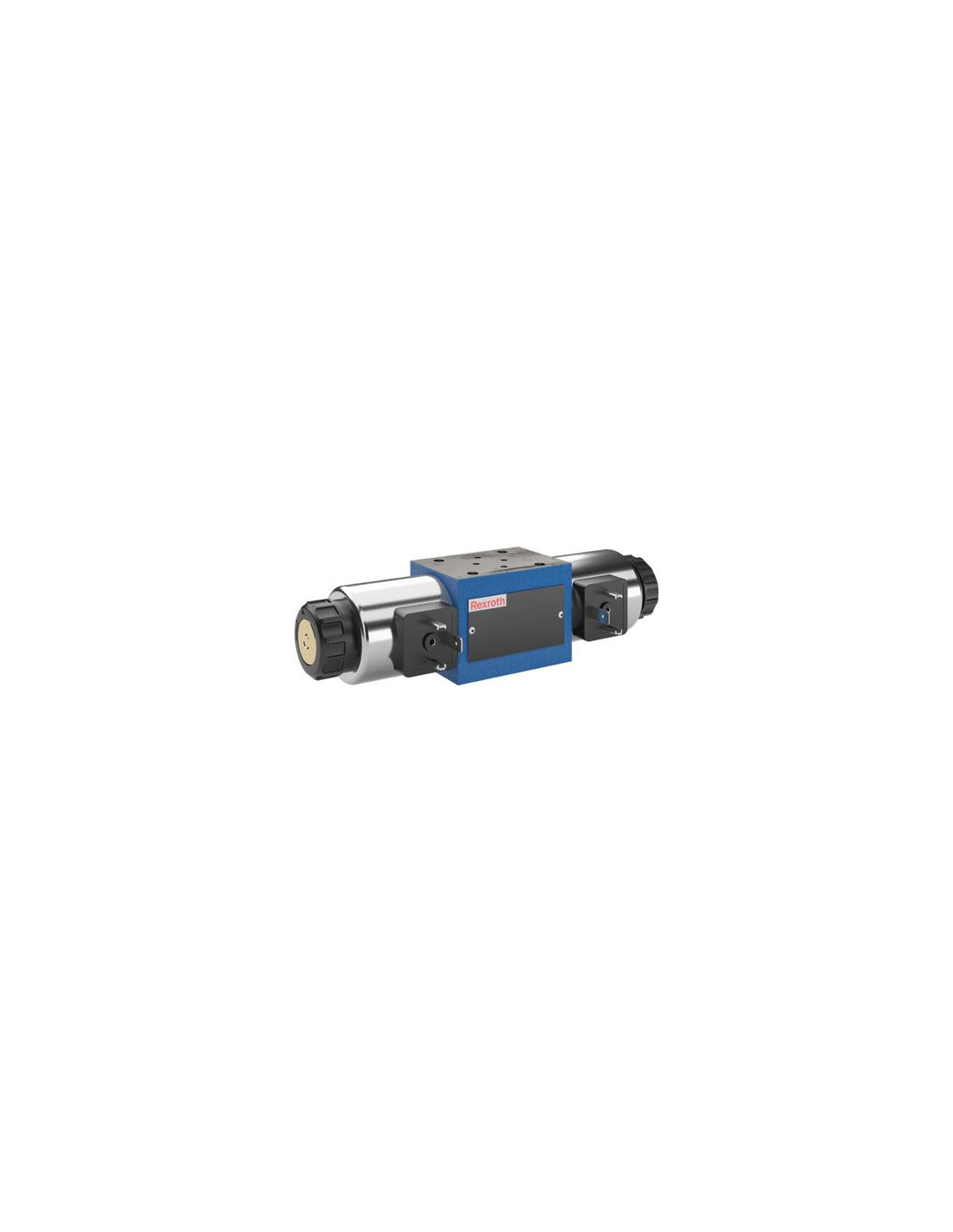

Kierunkowy zawór suwakowy Rexroth Z4WE6X259-3X/EG24N9K4SO64 – R901570339
Kierunkowy zawór suwakowy Rexroth Z4WE6X259-3X/EG24N9K4SO64 o wielkości nominalnej 6 to wydajne rozwiązanie dedykowane aplikacjom przemysłowym, w których wymagana jest precyzyjna kontrola przepływu cieczy hydraulicznej. Produkt oparty na nowoczesnej technologii sterowania elektromagnetycznego zapewnia niezawodność i bezpieczeństwo pracy nawet w intensywnie eksploatowanych układach.
Zalety zaworu suwakowego Rexroth Z4WE6X259
- Precyzyjna zmiana kierunku przepływu oleju hydraulicznego zgodnie z symbolem hydraulicznym X259.
- Bezpośrednie sterowanie elektromagnetyczne, które pozwala na szybką i pewną reakcję układu.
- Odporność na wysokie ciśnienia robocze – maksymalne ciśnienie wynosi aż 315 bar.
- Doprowadzenie i powrót oleju sterującego realizowane są zewnętrznie, co umożliwia dopasowanie do specyfiki instalacji.
- Wysoka trwałość dzięki zastosowaniu uszczelnień NBR oraz solidnej konstrukcji mechanicznej.
- Bezpieczne użytkowanie – zawór wyposażony jest w zakryty zespół ręcznego przesterowania, eliminujący przypadkowe zmiany ustawień.
Typowe zastosowania elektromagnetycznych zaworów suwakowych
Zawory suwakowe Rexroth z serii Z4WE6 są stosowane w szerokim zakresie aplikacji przemysłowych, gdzie wymagany jest niezawodny rozdział i kontrola kierunku przepływu cieczy hydraulicznej. Urządzenia doskonale sprawdzają się w:
- Nowoczesnych układach hydraulicznych maszyn produkcyjnych i przemysłowych,
- Automatyzacji procesów technologicznych,
- Systemach sterowania siłownikami hydraulicznymi,
- Rolnictwie, budownictwie, leśnictwie oraz przemyśle ciężkim,
- Instalacjach wymagających wysokiej wytrzymałości oraz bezpieczeństwa pracy.
Konstrukcja i parametry techniczne
Produkt o kompaktowej konstrukcji płytowej, zgodny z normą ISO 4401-03-02-0-05, zapewnia łatwą integrację z istniejącymi systemami hydraulicznymi. Zawór wyposażony jest w elektryczną wtyczkę 3-biegunową (2 + PE) zgodną z EN 175301-803, co ułatwia podłączenie zasilania 24 VDC. Dzięki możliwości pracy z różnorodnymi olejami hydraulicznymi oraz płynami HFC, urządzenie cechuje się wysoką uniwersalnością zastosowań.
Zastosowanie produktów Rexroth w przemyśle
Przemysłowe zawory hydrauliczne marki Rexroth cieszą się uznaniem ze względu na swoją niezawodność oraz długą żywotność. Modele takie jak Z4WE6X259-3X/EG24N9K4SO64 są chętnie wybierane w sektorze produkcyjnym, przetwórczym, motoryzacyjnym oraz maszynowym. Stanowią kluczowy element hydraulicznych systemów sterowania, gdzie liczy się dokładność, bezpieczeństwo oraz wydajność procesów.
