Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 9.45 |

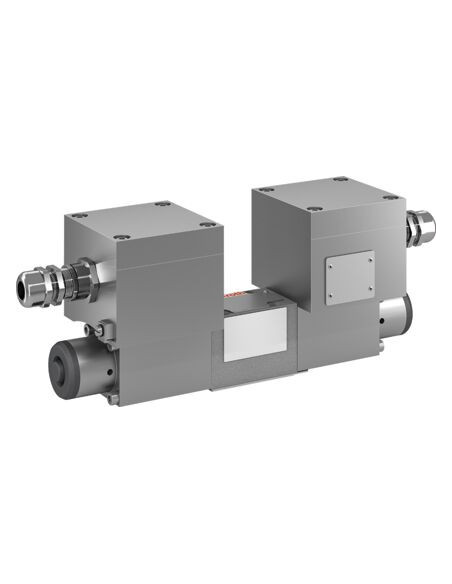

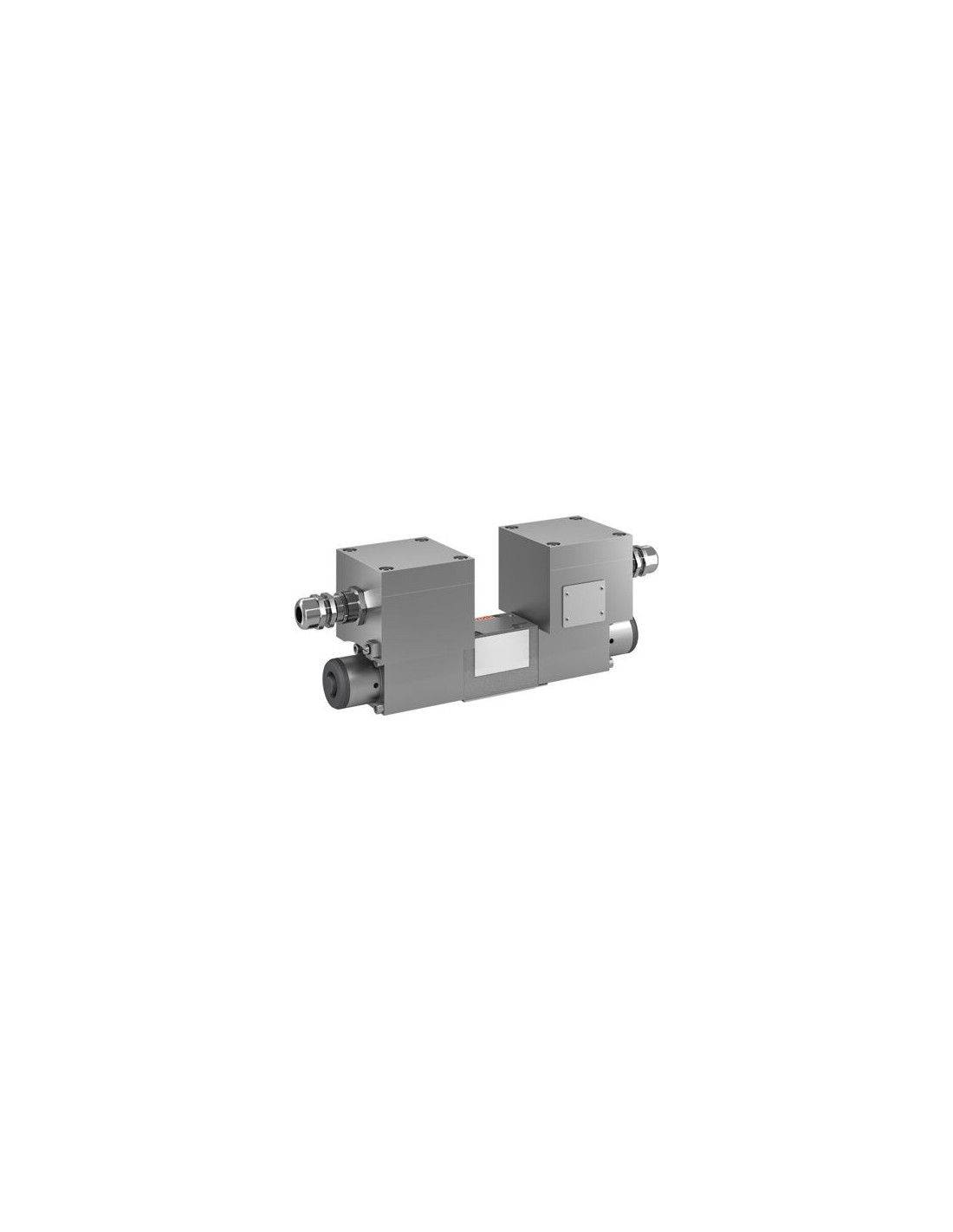

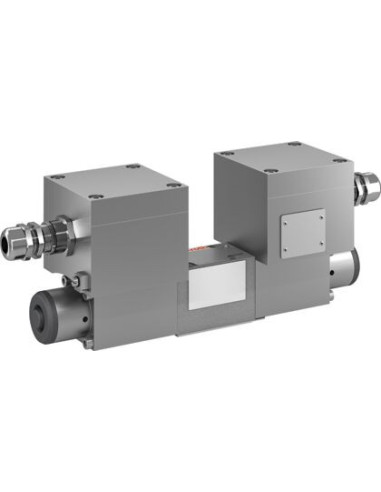

Kierunkowy zawór suwakowy hydrauliczny 4WE6D6X/OFBG24NXDZ2/V – wysoka precyzja i niezawodność sterowania
Kierunkowy zawór suwakowy 4WE6D6X/OFBG24NXDZ2/V to zaawansowany komponent hydrauliczny, zaprojektowany do precyzyjnego sterowania przepływem oleju hydraulicznego w układach przemysłowych. Wyróżnia się solidną konstrukcją, co pozwala na zastosowanie w szerokim zakresie mocy oraz w instalacjach wymagających zwiększonej niezawodności i długiej żywotności elementów sterujących.
Zastosowanie kierunkowego zaworu suwakowego hydraulicznego
Zawory suwakowe kierunkowe są kluczowym elementem układów hydraulicznych, gdzie wymagana jest precyzyjna kontrola kierunku przepływu cieczy w siłownikach oraz silnikach hydraulicznych. Dzięki możliwości montażu na płycie zgodnie z normą ISO 4401, zawór doskonale sprawdza się w maszynach przemysłowych, urządzeniach produkcyjnych, systemach automatyki, a także w mobilnych aplikacjach hydraulicznych.
Najważniejsze zalety zaworu suwakowego 4WE6D6X/OFBG24NXDZ2/V
- Uniwersalne zastosowanie w szerokim zakresie układów hydraulicznych – w przemyśle, produkcji, technice mobilnej.
- Bezpośrednie działanie elektromagnetyczne, które gwarantuje szybką i pewną reakcję.
- Wysokie maksymalne ciśnienie robocze – do 315 bar, co umożliwia pracę w najbardziej wymagających warunkach.
- Maksymalne natężenie przepływu 60 l/min znacząco zwiększa efektywność przepływu oleju w układzie.
- Możliwość ręcznego przesterowania, zapewniająca awaryjne sterowanie w przypadku braku zasilania.
- Wytrzymałe uszczelnienia FKM oraz szeroka kompatybilność z różnymi rodzajami cieczy hydraulicznych.
- Zgodność z normami CE i ATEX, co gwarantuje bezpieczeństwo użytkowania nawet w strefach zagrożonych wybuchem.
Budowa i cechy techniczne kierunkowego zaworu suwakowego
Zawór jest wyposażony w 4 przyłącza robocze oraz 2 pozycje suwaka, co umożliwia elastyczną kontrolę pracy siłowników hydraulicznych. Sterowanie elektromagnesem 24 VDC oraz wygodny wtyk przyrządowy 3-biegunowy (2 + PE) wg EN 175301-803 sprawiają, że integracja zaworu z różnymi systemami sterowania jest wyjątkowo prosta.
Typowe aplikacje zaworu suwakowego 4WE6D – szeroki zakres zastosowań
- Siłowniki hydrauliczne i siłowniki liniowe w maszynach przemysłowych.
- Sterowanie napędami hydraulicznymi.
- Układy automatyki przemysłowej.
- Mobilne maszyny robocze i rolnicze.
- Systemy hydrauliki wtryskowej i prasowej.
- Linie produkcyjne wymagające precyzyjnego sterowania ruchem.
Dzięki kompaktowej konstrukcji, wysokiej niezawodności i trwałości, zawór suwakowy kierunkowy sprawdza się wszędzie tam, gdzie kluczowa jest efektywna i bezawaryjna praca systemu hydraulicznego.
