Wielkość nominalna 10, Symbol D, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | WE10../H |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 135 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.29 |

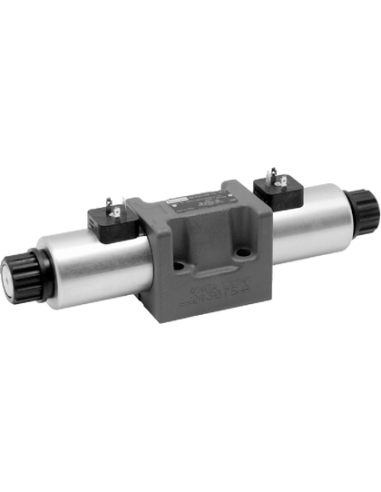

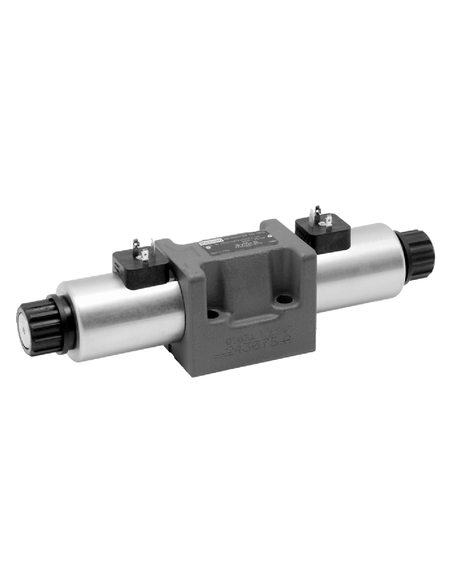

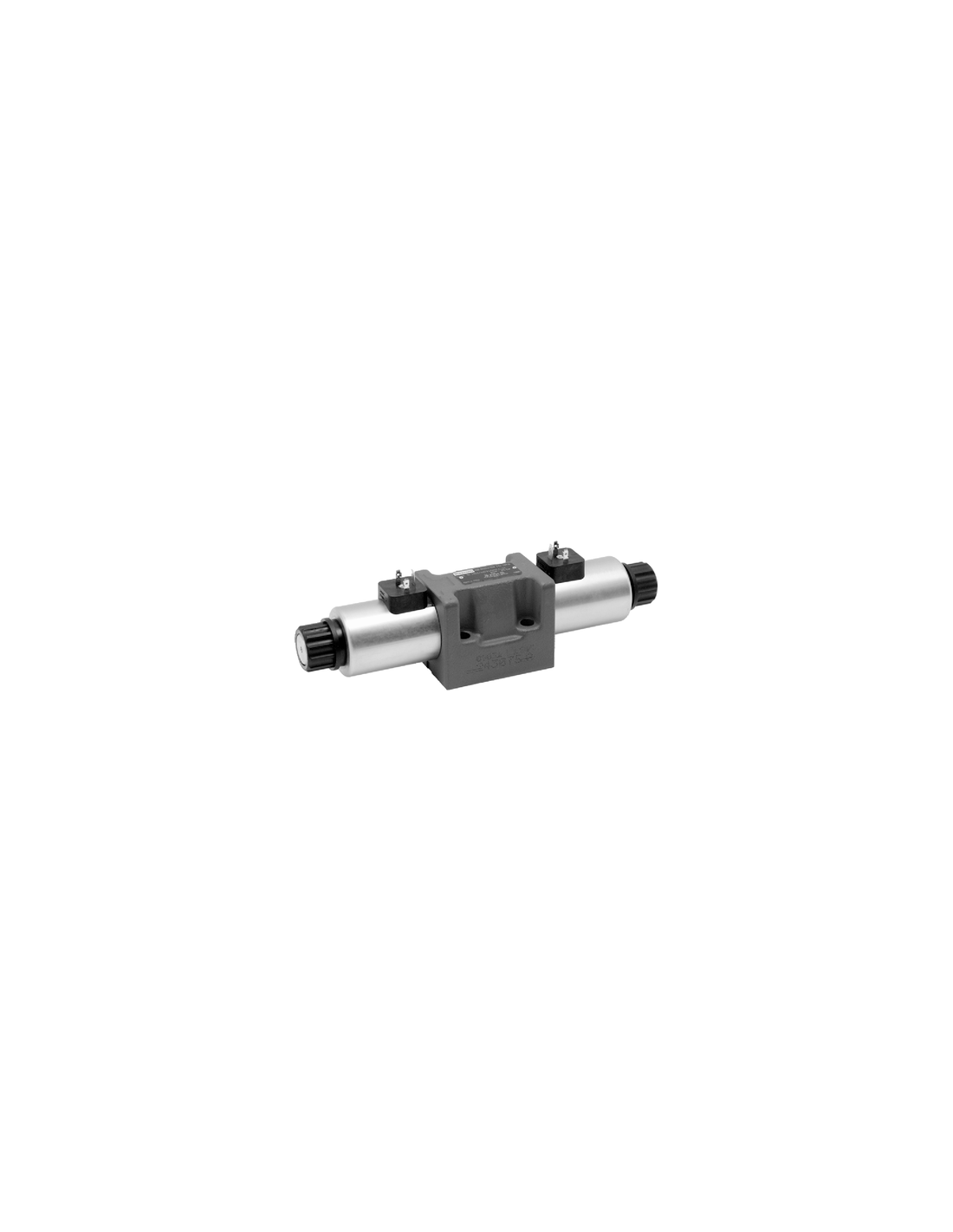

Kierunkowy Zawór Suwakowy 4WE10D5X/HG24N9K4/M – Wydajne Rozwiązanie do Systemów Hydraulicznych
Kierunkowy zawór suwakowy 4WE10D5X/HG24N9K4/M to element przeznaczony do sterowania przepływem cieczy w układach hydraulicznych, oferujący wysoką niezawodność działania nawet w wymagających aplikacjach przemysłowych. Dzięki kompaktowej konstrukcji i elektromechanicznemu sterowaniu, zawór doskonale sprawdza się w instalacjach wymagających precyzyjnej kontroli kierunku przepływu oleju hydraulicznego.
Główne zalety i możliwości zastosowania zaworu suwakowego 4WE10D5X/HG24N9K4/M
Wielofunkcyjność i szerokie spektrum zastosowań sprawiają, że zawór suwakowy typu D z elektromagnetycznym sterowaniem doskonale nadaje się do różnorodnych maszyn i urządzeń hydraulicznych, stosowanych w:
- Automatyce przemysłowej
- Przemyśle maszynowym
- Systemach roboczych maszyn budowlanych
- Aplikacjach rolniczych i leśnych
- Układach hydraulicznych specjalistycznych pojazdów
Bezpośrednie sterowanie elektromagnetyczne umożliwia szybkie i pewne przełączanie kierunku przepływu cieczy roboczej, co znacząco wpływa na efektywność i bezpieczeństwo pracy całego systemu.
Kluczowe cechy konstrukcyjne
- Dwupozycyjny suwak gwarantuje precyzyjne sterowanie kierunkiem przepływu.
- Zakryty zespół ręcznego przesterowania zapewnia dodatkową ochronę i wygodę obsługi.
- Montaż na płycie zgodny z normą ISO 4401-05-04-0-05, co ułatwia integrację z różnymi układami.
- Zabezpieczenie przed wpływem czynników zewnętrznych dzięki solidnej, metalowej konstrukcji.
- Kompatybilność z szerokim zakresem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
Zawór suwakowy 4WE10D5X/HG24N9K4/M znajduje zastosowanie tam, gdzie wymagane jest stabilne działanie pod wysokim ciśnieniem (do 315 bar) oraz przy dużym natężeniu przepływu (do 135 l/min).
Typowe zastosowanie zaworów suwakowych 4/2 z elektromagnesami
Zawory 4/2 suwakowe stosowane są m.in. do:
- Zmiany kierunku ruchu siłowników hydraulicznych i silników obrotowych.
- Szybkiego zatrzymywania, uruchamiania oraz bezpiecznego zatrzymywania przepływu cieczy w systemie.
- Precyzyjnego realizowania sekwencji pracy w zautomatyzowanych liniach produkcyjnych.
Odpowiednia odporność na intensywną eksploatację i niezawodność sprawiają, że ten zawór jest standardowym wyborem w profesjonalnych instalacjach hydraulicznych.
