Wielkość nominalna 6, symbol D, sterowany ręcznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z blokadą zapadki
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WM.6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.1 |

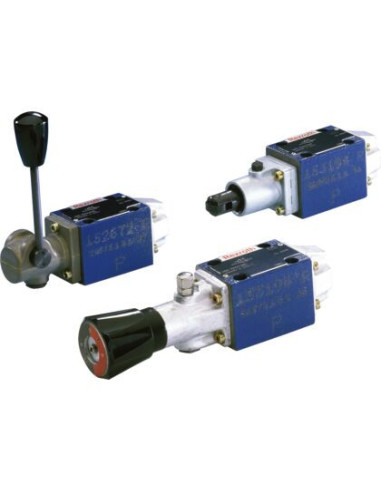

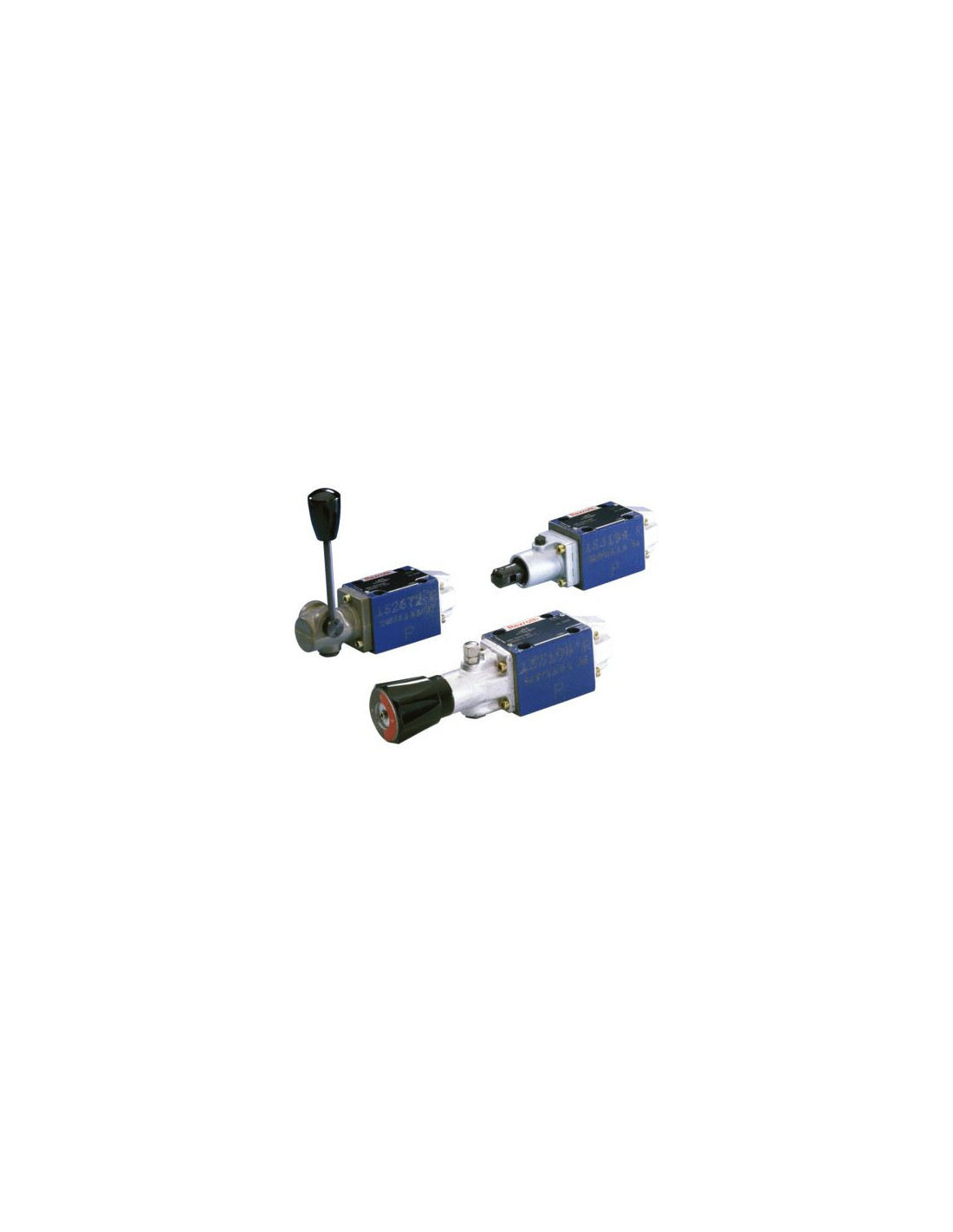

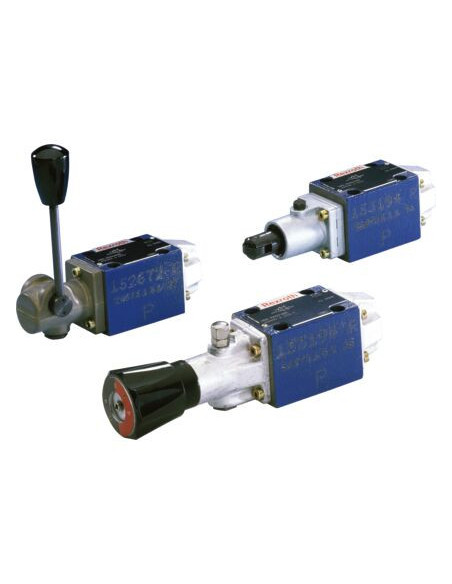

Kierunkowy zawór suwakowy 4WMM6D5X/F/V – R900409450
Kierunkowy zawór suwakowy 4WMM6D5X/F/V to wysokiej jakości element przemysłowych układów hydraulicznych, przeznaczony do niezawodnego sterowania przepływem oleju hydraulicznego w systemach o wysokich wymaganiach dotyczących ciśnienia i wydajności. Dzięki solidnej konstrukcji oraz zastosowaniu sprawdzonych rozwiązań mechanicznych, zawór ten jest chętnie wykorzystywany w różnorodnych maszynach i instalacjach przemysłowych.
Zastosowanie kierunkowego zaworu suwakowego
Zawór suwakowy o nominalnej wielkości 6 znajduje szerokie zastosowanie w hydraulice siłowej, m.in. w:
- maszynach budowlanych i rolniczych,
- prasach hydraulicznych,
- systemach automatyki przemysłowej,
- instalacjach produkcyjnych oraz liniach montażowych.
Symbol D umożliwia skuteczne przełączanie kierunku przepływu oleju zgodnie ze schematem hydraulicznym, co pozwala na precyzyjną kontrolę ruchu elementów wykonawczych, takich jak siłowniki czy silniki hydrauliczne.
Najważniejsze cechy i zalety
- Sterowanie ręczne – zapewnia prostą obsługę i sprawia, że zawór jest odporny na awarie związane z automatyką.
- Bezpośrednie działanie – pozwala na szybkie reagowanie na zmianę położenia dźwigni, co wpływa na precyzyjne sterowanie przepływem.
- Blokada zapadki – umożliwia utrzymanie położenia suwaka bez ryzyka samoczynnej zmiany ustawienia.
- Wysoka odporność na ciśnienie robocze – do 315 bar, dedykowana dla systemów o dużych obciążeniach.
- Wydajność – obsługuje przepływ do 60 l/min, co pozwala na wykorzystanie w wymagających aplikacjach hydraulicznych.
- Montaż na płycie – ułatwia instalację i integrację z istniejącymi układami hydraulicznymi według normy ISO 4401-03-02-0-05.
- Kompatybilność z różnymi cieczami hydraulicznymi – możliwość stosowania wielu typów płynów, takich jak HL, HLP, HLPD, HVLP, HVLPD i inne.
- Trwałe uszczelnienia FKM – gwarancja szczelności i odporności na agresywne media.
Typowe zastosowania przemysłowe
Kierunkowe zawory suwakowe są nieodzownym elementem w systemach hydraulicznych maszyn i urządzeń, gdzie wymagana jest niezawodność oraz łatwość w obsłudze. Sprawdzają się szczególnie tam, gdzie liczy się pewność działania i odporność na trudne warunki eksploatacji – od sektora produkcyjnego po branżę transportową i energetyczną.
Podsumowując, 4WMM6D5X/F/V to wszechstronny, wytrzymały i łatwy w obsłudze zawór kierunkowy, przeznaczony do profesjonalnych zastosowań hydraulicznych, gdzie istotne są bezpieczeństwo, efektywność i długowieczność komponentów.
