Wielkość nominalna 6, Symbol E63, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Z indukcyjnym wyłącznikiem krańcowym
- sterowany bezpośrednio
- Bezpośredniego działania
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- bez zespołu ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol E63 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 1.75 |

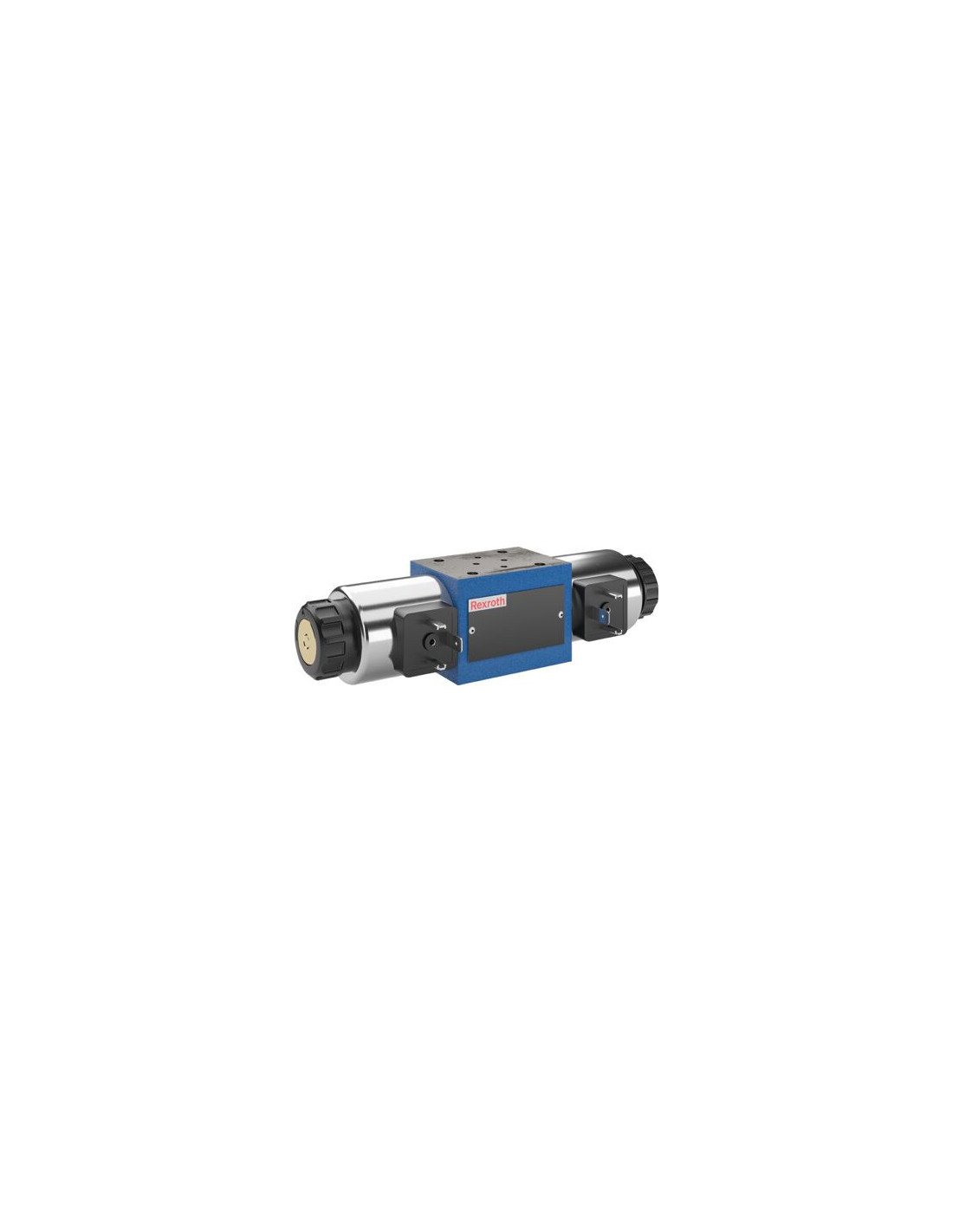

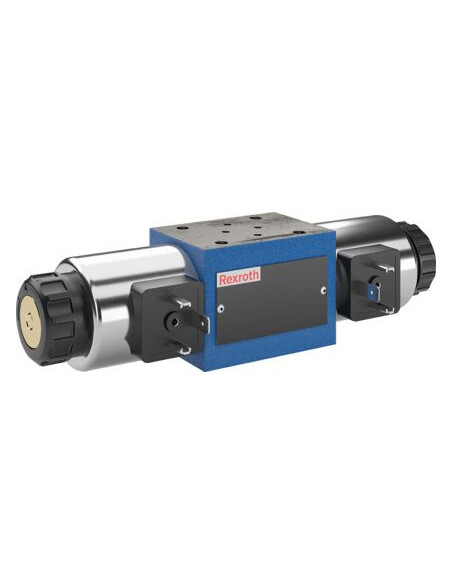

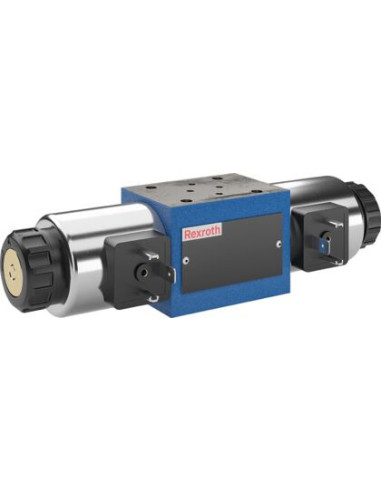

Kierunkowy zawór suwakowy Z4WE6E63-3X/EG24K4QMAG24 Rexroth – Zastosowanie i zalety
Kierunkowy zawór suwakowy Z4WE6E63-3X/EG24K4QMAG24 o kodzie R900940791 to zaawansowane rozwiązanie hydrauliczne, przeznaczone do precyzyjnego sterowania przepływem cieczy w instalacjach przemysłowych. Dzięki swojej budowie oraz sterowaniu elektromagnetycznemu 24 VDC znalazł szerokie zastosowanie w układach hydraulicznych maszyn i urządzeń pracujących w średnich zakresach mocy.
Konstrukcja i funkcjonalność – zawór suwakowy Rexroth
Ten zawór suwakowy wyróżnia się solidną, zwartą konstrukcją oraz możliwością montażu na płycie pośredniej według normy ISO 4401-03-02-0-05. Zastosowanie dwupozycyjnego suwaka umożliwia skuteczne przełączanie kierunku przepływu oleju hydraulicznego zgodnie z symbolem E63. Wbudowany indukcyjny wyłącznik krańcowy pozwala na kontrolę położenia suwaka, zwiększając bezpieczeństwo oraz precyzję pracy układu.
- Bezpośrednie działanie zaworu dla szybkiej reakcji
- Zewnętrzne sterowanie olejem – zarówno doprowadzenie, jak i powrót oleju sterującego
- Brak zespołu ręcznego przesterowania – eliminacja ryzyka nieautoryzowanych zmian ustawień
- Uszczelnienia NBR zapewniające trwałość
- Maksymalne ciśnienie robocze 315 bar i przepływ do 40 l/min, co gwarantuje uniwersalność zastosowania
- Kompatybilność z różnymi cieczami hydraulicznymi HL, HLP, HLPD, HVLP, HVLPD, HFC
- Wtyczka elektryczna 3-biegunowa (2 + PE) zgodna z EN 175301-803
Typowe zastosowania zaworu suwakowego Z4WE6E63 Rexroth
Kierunkowy zawór suwakowy Rexroth stosowany jest przede wszystkim w:
- Układach hydrauliki siłowej maszyn przemysłowych
- Systemach sterowania pras i wtryskarek
- Liniach produkcyjnych w zakładach przetwórczych
- Maszynach budowlanych oraz urządzeniach rolniczych
- Automatyzacji procesów technologicznych wymagających niezawodnego przełączania kierunku przepływu
Zawór typu Z.WE6 sprawdzi się wszędzie tam, gdzie kluczowe są bezpieczeństwo, szybka reakcja, precyzja sterowania oraz możliwość pracy z różnorodnymi mediami hydraulicznymi.
Zalety i atuty wyboru zaworu Z4WE6E63-3X/EG24K4QMAG24
- Niezawodność działania w aplikacjach przemysłowych i mobilnych
- Wytrzymała konstrukcja oraz wysokiej jakości materiały wykonania
- Szybka i precyzyjna zmiana kierunku przepływu oleju
- Bezpieczeństwo eksploatacji dzięki indukcyjnemu wyłącznikowi krańcowemu
- Łatwa integracja z układami hydraulicznymi dzięki uniwersalnym przyłączom
Wybór zaworu kierunkowego suwakowego Z4WE6E63-3X/EG24K4QMAG24 gwarantuje efektywność, bezpieczeństwo i niezawodność w różnorodnych zastosowaniach hydraulicznych.
