Wielkość nominalna 10, Symbol C, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | WE10../H |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 135 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.28 |

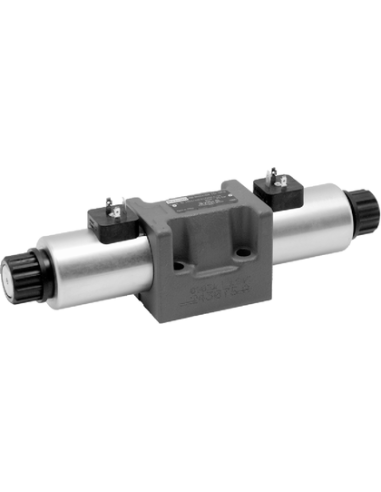

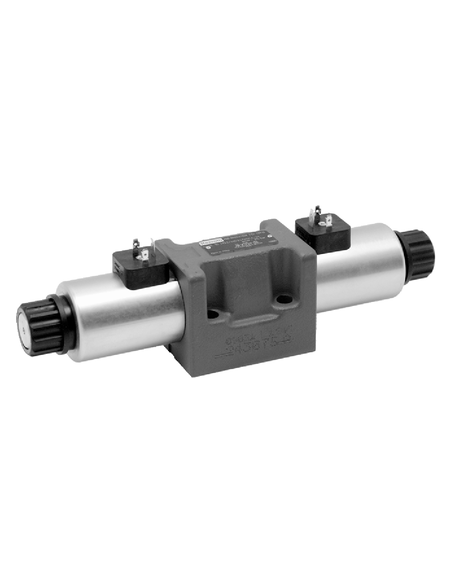

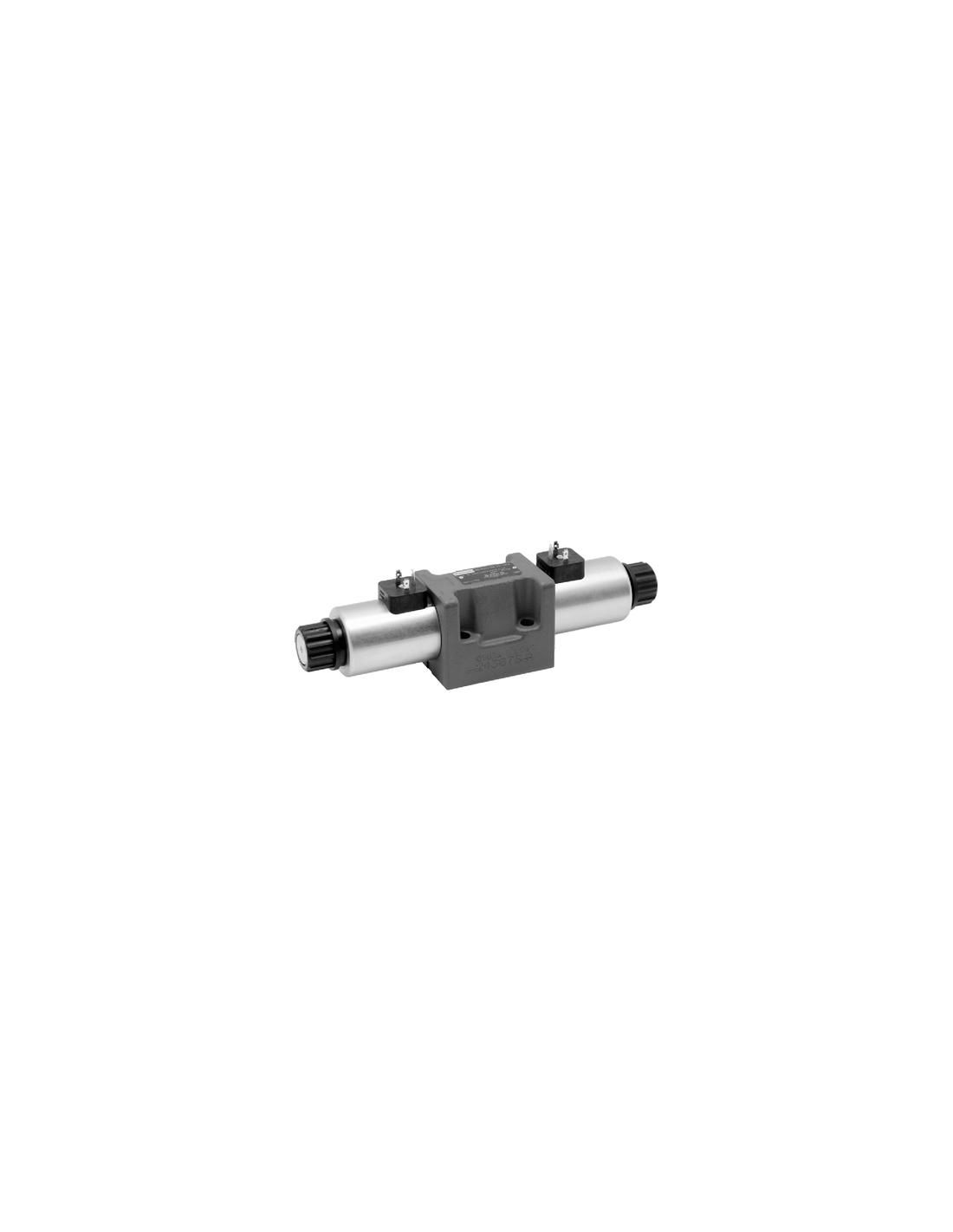

Kierunkowy zawór suwakowy 4WE10C5X/HG24N9K4/M – wszechstronny zawór hydrauliczny
Kierunkowy zawór suwakowy 4WE10C5X/HG24N9K4/M (kod produktu: R901391203) to przemysłowy zawór hydrauliczny o wysokiej wydajności, przeznaczony do sterowania kierunkiem przepływu cieczy roboczych w systemach hydrauliki siłowej. Został zaprojektowany z myślą o niezawodnej pracy w aplikacjach wymagających wysokiej wytrzymałości i precyzji działania, zarówno w przemyśle, jak i automatyce przemysłowej.
Typowe zastosowania i zalety zaworu suwakowego 4WE10C5X/HG24N9K4/M
Zawór kierunkowy tego typu znajduje szerokie zastosowanie w następujących obszarach:
- Maszyny budowlane – zapewnia pewną i bezpieczną zmianę kierunku przepływu oleju hydraulicznego
- Hydraulika przemysłowa – wykorzystywany do precyzyjnego sterowania siłownikami i silnikami hydraulicznymi
- Linie produkcyjne – umożliwia szybkie i powtarzalne sterowanie ruchem mechanizmów napędzanych hydraulicznie
- Prasy hydrauliczne – gwarantuje trwałość i niezawodność pracy w warunkach dużych obciążeń
Główne zalety zaworu suwakowego:
- Wysoka wytrzymałość na ciśnienie robocze do 315 bar
- Maksymalne natężenie przepływu do 135 l/min zapewnia wydajność w wymagających aplikacjach
- Solidna, kompaktowa konstrukcja z zakrytym zespołem ręcznego przesterowania
- Bezpośrednie działanie elektromagnetyczne gwarantujące szybkie i pewne przesterowanie
- Montaż na płycie – łatwość instalacji w typowych układach hydraulicznych
- Standardowa wtyczka elektryczna wg EN 175301-803 upraszcza podłączenie do układów sterowania
Uniwersalny zawór hydrauliczny do wymagających aplikacji
Zawór suwakowy 4WE10C5X/HG24N9K4/M współpracuje z popularnymi cieczami hydraulicznymi klasy HL, HLP, HLPD, HVLP, HVLPD oraz HFC i jest wyposażony w niezawodne uszczelnienia NBR, co pozwala na eksploatację również w trudnych warunkach przemysłowych.
Precyzyjne mechanizmy sterowania ze sterowaniem elektromagnetycznym 24 VDC umożliwiają zastosowanie w zautomatyzowanych instalacjach oraz systemach wymagających integracji z nowoczesnymi układami kontroli.
Wysoka niezawodność działania, solidne wykonanie oraz standardowa konstrukcja suwaka (symbol C) czynią ten produkt rozwiązaniem odpowiadającym na potrzeby nowoczesnych linii produkcyjnych oraz maszyn przemysłowych.
