Wielkość nominalna 6, Symbol E, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.28 |

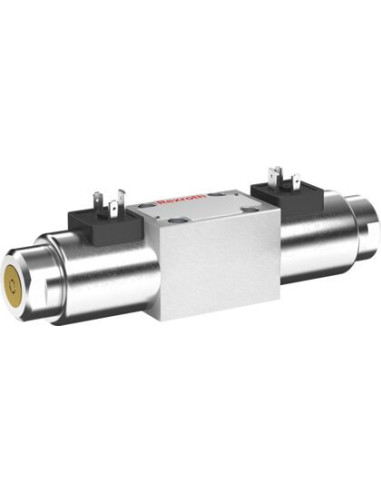

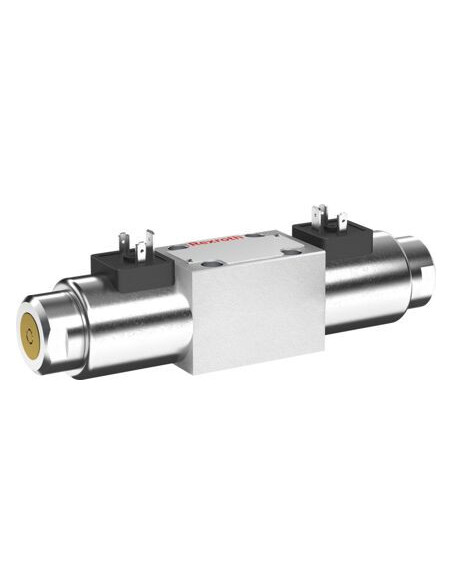

Kierunkowy zawór suwakowy hydrauliczny 4WE6EA6X/EG24N9XNK4 – R901305966
Kierunkowy zawór suwakowy 4WE6EA6X/EG24N9XNK4 to przemysłowy element hydrauliki siłowej, zaprojektowany do pracy w wymagających aplikacjach o wysokim zakresie mocy. Model ten charakteryzuje się wysoką niezawodnością działania oraz efektywną zmianą kierunku przepływu oleju hydraulicznego zgodnie z symbolem E, oferując precyzyjne sterowanie przepływem medium w układach hydraulicznych.
Możliwości wykorzystania zaworu hydraulicznego 4WE6EA6X/EG24N9XNK4
Zawór suwakowy kierunkowy jest powszechnie wykorzystywany w:
- Układach hydraulicznych maszyn przemysłowych
- Systemach automatyki przemysłowej
- Prasach hydraulicznych, wtryskarkach oraz urządzeniach transportu bliskiego
- Maszynach mobilnych – dźwigach, podnośnikach, ładowarkach
- Systemach sterowania siłownikami hydraulicznymi
Najważniejsze cechy kierunkowego zaworu hydraulicznego 4WE6EA6X/EG24N9XNK4
Model ten gwarantuje wysoką trwałość i niezawodność w szerokim zakresie zastosowań przemysłowych. Zawór wykonany jest w standardzie ISO 4401 i przeznaczony do montażu na płycie, co zapewnia wygodę instalacji i integracji z różnorodnymi układami hydraulicznymi. Wyposażony w zespół ręcznego przesterowania (z zakrytym mechanizmem) oraz zasilanie elektromagnesu 24 VDC, zapewnia elastyczność i kontrolę układu.
- Maksymalna wytrzymałość na ciśnienie robocze do 350 barów
- Dwa stabilne położenia suwaka zapewniające szybkie i pewne przełączanie kierunku przepływu
- Wysoka kompatybilność — obsługuje różne typy cieczy hydraulicznych: HL, HLP, HLPD, HVLP, HVLPD, HFC
- Standardowe złącze elektryczne zgodne z EN 175301-803, gwarantujące łatwość połączenia i bezpieczeństwo użytkowania
- Solidna konstrukcja z uszczelnieniami NBR, odporna na uszkodzenia oraz zapewniająca szczelność układu
- Atesty jakości oraz zgodność z dyrektywą ATEX 2014/34/UE
Zastosowania w praktyce
Kierunkowy zawór suwakowy 4WE6EA6X/EG24N9XNK4 jest kluczowym elementem wielu automatycznych i sterowanych elektronicznie systemów hydraulicznych. Stosowany jest do realizacji szybkiego przełączania przepływu, sterowania siłownikami oraz innych urządzeń o napędzie hydraulicznym, gdzie wymagana jest precyzja i bezpieczeństwo działania. Model ten sprawdzi się zarówno w przemyśle ciężkim, lekkim, jak i w sektorze mobilnym.
