Wielkość nominalna 6, Symbol J, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol J |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.24 |

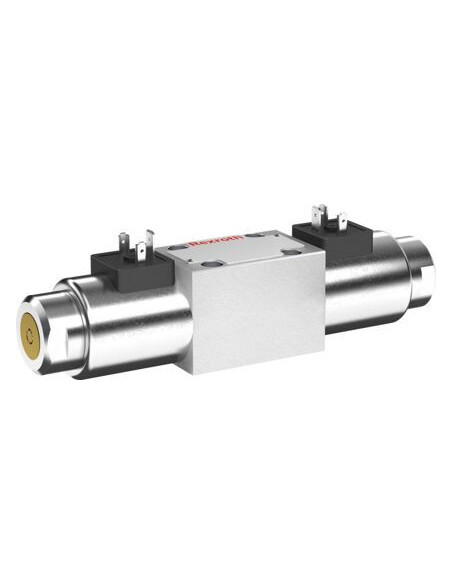

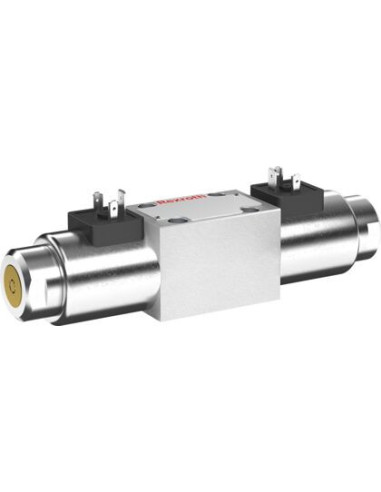

Kierunkowy zawór suwakowy 4WE6JB6X/EG24N9XNK4 – precyzyjne sterowanie przepływem hydraulicznym
Kierunkowy zawór suwakowy 4WE6JB6X/EG24N9XNK4 (kod produktu: R901318879) to wysokiej klasy przemysłowy zawór hydrauliczny, zaprojektowany z myślą o zaawansowanych układach sterowania przepływem oleju hydraulicznego. Zawór wyróżnia się solidną konstrukcją oraz renomowaną niezawodnością działania w warunkach wymagających dużej wydajności i bezpieczeństwa.
Zaawansowana technologia sterowania – zawór suwakowy 4/2 z elektromagnesem
Prezentowany zawór suwakowy typu 4/2 został wyposażony w elektromagnetyczne sterowanie o napięciu 24 VDC, co umożliwia szybkie i precyzyjne przełączanie położeń. Dzięki dwóm pozycjom suwaka oraz czterem przyłączom, zawór zapewnia wydajne kierowanie strumieniem cieczy w układach hydraulicznych, gwarantując zachowanie właściwego kierunku przepływu według hydraulicznego symbolu J.
Typowe zastosowanie kierunkowych zaworów suwakowych w automatyce przemysłowej
Kierunkowy zawór suwakowy przeznaczony jest do instalacji na płycie montażowej zgodnie z normą ISO 4401, co czyni go uniwersalnym rozwiązaniem w nowoczesnych instalacjach przemysłowych. Stosuje się go najczęściej w:
- Układach hydraulicznych maszyn przemysłowych
- Systemach automatyki i sterowania liniami produkcyjnymi
- Hydraulicznych układach dźwigów, pras oraz wtryskarek
- Urządzeniach wymagających precyzyjnej zmiany kierunku przepływu oleju
Najważniejsze zalety zaworu suwakowego 4WE6JB6X/EG24N9XNK4
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący
- Wysoka wytrzymałość ciśnieniowa – do 350 bar
- Kompaktowa konstrukcja – masa zaledwie 2,24 kg
- Uniwersalność zastosowania – montaż zgodny ze standardem ISO 4401
- Trwałe uszczelnienia NBR – odporność na typowe ciecze hydrauliczne (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Bezpieczne sterowanie dzięki zamkniętemu zespołowi ręcznego przesterowania
- Zgodność z dyrektywą ATEX 2014/34/UE – możliwość pracy w strefach zagrożonych wybuchem
Możliwości wykorzystania zaworów hydraulicznych 4WE6JB6X/EG24N9XNK4 w nowoczesnych systemach
Kierunkowe zawory suwakowe są niezbędnym elementem maszyn przemysłowych, pras hydraulicznych, zautomatyzowanych linii produkcyjnych oraz innych urządzeń wymagających niezawodnego sterowania kierunkiem przepływu oleju hydraulicznego. Dzięki łatwej integracji z systemami automatyki oraz wysokiej odporności na warunki eksploatacyjne, idealnie sprawdzają się w profesjonalnych zastosowaniach przemysłowych.
