Wielkość nominalna 6, Symbol D, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.3 |

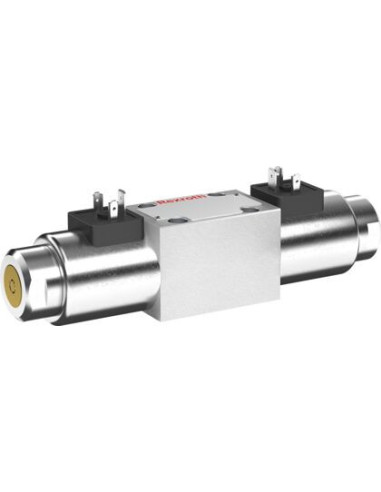

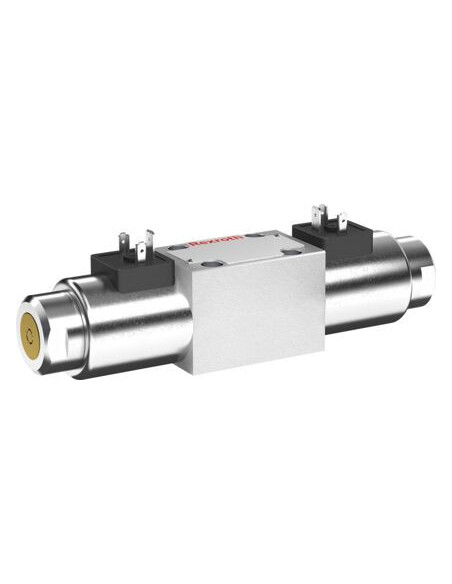

Kierunkowy zawór suwakowy 4WE6D6X/EG24N9XNK4 – wysokowydajny zawór hydrauliczny do zastosowań przemysłowych
Kierunkowy zawór suwakowy 4WE6D6X/EG24N9XNK4 (kod produktu: R901288537) to nowoczesny element układu hydraulicznego, przeznaczony do precyzyjnej kontroli przepływu oleju w systemach przemysłowych. Dzięki elektromagnetycznemu sterowaniu oraz dużej odporności na ciśnienie jest powszechnie stosowany w szerokim zakresie aplikacji automatyki przemysłowej oraz maszyn i urządzeń hydraulicznych.
Funkcjonalność i budowa zaworu suwakowego – symbol D
Zawór suwakowy bezpośredniego działania charakteryzuje się precyzyjną zmianą kierunku przepływu cieczy hydraulicznej zgodnie z określonym symbolem hydraulicznym D. Zastosowanie czterech przyłączy i dwóch pozycji suwaka umożliwia różnorodne układy pracy w systemach automatyki.
Wyposażony jest w zakryty zespół ręcznego przesterowania, co zapewnia łatwość obsługi w sytuacjach awaryjnych lub podczas serwisowania.
Zalety i typowe zastosowania zaworu 4WE6D6X/EG24N9XNK4
- Duża wytrzymałość ciśnieniowa – maksymalne ciśnienie robocze do 350 bar umożliwia pracę w wymagających warunkach przemysłowych.
- Elastyczność montażu – montaż na płycie zgodnie z normą ISO 4401-03-02-0-05.
- Niezawodność działania – sprawdzona technologia elektromagnesów gwarantuje precyzyjną i szybką zmianę położenia suwaka.
- Obsługa szerokiej gamy cieczy hydraulicznych – zgodność z HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Wysoki przepływ – do 80 l/min, odpowiedni do układów wysokiej wydajności.
- Bezpieczne użytkowanie – spełnia wymagane normy EN oraz jest zgodny z dyrektywą ATEX 2014/34/UE.
Główne obszary wykorzystania zaworu hydraulicznego do wysokiego ciśnienia
Kierunkowe zawory suwakowe tego typu znajdują szerokie zastosowanie w:
- układach hydraulicznych maszyn przemysłowych,
- systemach automatyki produkcyjnej i technologicznej,
- siłownikach hydraulicznych do urządzeń mobilnych i stacjonarnych,
- układach sterowania i rozdziału mediów roboczych,
- wtryskarkach, prasach i maszynach budowlanych,
- aplikacjach wymagających szybkiego i niezawodnego przełączania obiegów.
Niezawodność i bezpieczeństwo – zawór zgodny z normami
Zawór 4WE6D6X/EG24N9XNK4 spełnia wymagania dyrektywy ATEX oraz norm europejskich, co umożliwia jego pracę w strefach zagrożonych wybuchem oraz w środowiskach o podwyższonych wymaganiach bezpieczeństwa.
Jego solidna konstrukcja oraz uszczelnienia NBR gwarantują długą żywotność i odporność na działanie czynników zewnętrznych.
