Wielkość nominalna 6, Symbol C, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.2 |

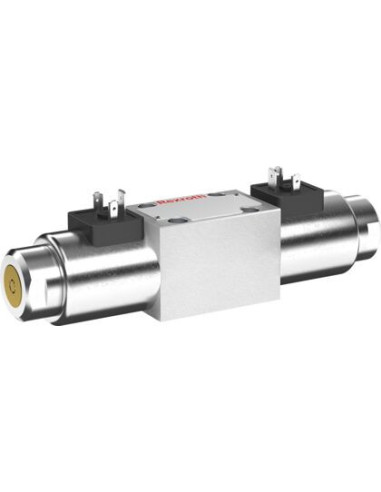

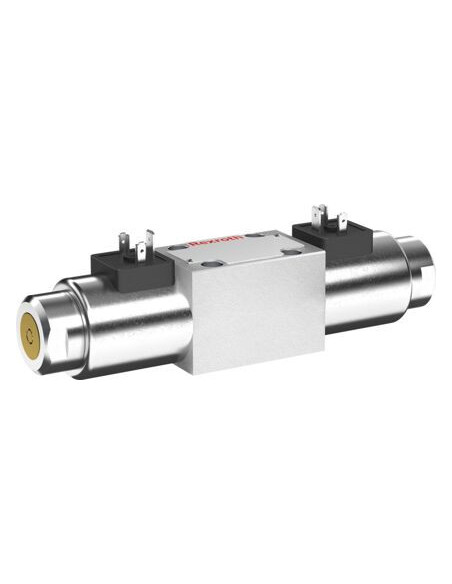

Kierunkowy zawór suwakowy 4WE6C6X/EG24N9XNK4 – zawór hydrauliczny sterowany elektromagnetycznie
Kierunkowy zawór suwakowy 4WE6C6X/EG24N9XNK4 to specjalistyczny element stosowany w nowoczesnych instalacjach hydrauliki siłowej. Stworzony z myślą o aplikacjach przemysłowych, umożliwia niezawodną zmianę kierunku przepływu oleju hydraulicznego, zapewniając wysoką efektywność i bezpieczeństwo pracy układów.
Zastosowanie zaworu hydraulicznego kierunkowego 4WE6C6X/EG24N9XNK4
Produkt przeznaczony jest do precyzyjnego sterowania kierunkiem przepływu cieczy hydraulicznej w układach maszyn przemysłowych. Kierunkowy zawór suwakowy najczęściej stosowany jest m.in. w:
- maszynach budowlanych i rolniczych,
- prasach hydraulicznych,
- systemach automatyki przemysłowej,
- urządzeniach transportu bliskiego,
- układach zasilania hydraulicznego.
Najważniejsze zalety kierunkowego zaworu suwakowego
Zawór suwakowy 4WE6C6X/EG24N9XNK4 wyróżnia się szeregiem istotnych zalet:
- Wysoka wytrzymałość – konstrukcja dostosowana do pracy przy maksymalnym ciśnieniu roboczym do 350 bar,
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący oraz niezawodna praca nawet w trudnych warunkach przemysłowych,
- Precyzyjne sterowanie elektromagnetyczne – zapewnia pełną kontrolę nad pozycją suwaka i zmianą kierunku przepływu,
- Montaż na płycie zgodnie z normą ISO 4401,
- Odporność na media – kompatybilność z różnymi typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC),
- Trwałe uszczelnienia NBR dostosowane do intensywnej pracy,
- Bezpieczne połączenie elektryczne dzięki zastosowaniu 3-biegunowego wtyku zgodnego z normą EN 175301-803,
- Pełna zgodność z wymogami CE, w tym dyrektywy ATEX 2014/34/UE.
Budowa i funkcje zaworu suwakowego 4WE6C6X/EG24N9XNK4
Zawór skonstruowany został jako zawór suwakowy o dwóch pozycjach i czterech przyłączach. Mechanizm oparty jest na działaniu elektromagnesów z możliwością opcjonalnego, ręcznego przesterowania. Symbol graficzny „C” zapewnia uniwersalność konfiguracji przepływu, a zastosowane napięcie zasilania 24 VDC umożliwia montaż w nowoczesnych systemach automatyki.
Solidna konstrukcja oraz masa własna 2,2 kg gwarantują stabilność i trwałość pracy nawet w środowiskach o dużym zapyleniu oraz wysokiej intensywności eksploatacji.
Kierunkowe zawory suwakowe – bezpieczeństwo i niezawodność w systemach hydrauliki siłowej
Kierunkowy zawór hydrauliczny to kluczowy komponent umożliwiający skuteczne zarządzanie przepływem cieczy pod ciśnieniem. Wysoka jakość wykonania, odporność na warunki przemysłowe oraz zgodność z międzynarodowymi normami sprawiają, że 4WE6C6X/EG24N9XNK4 znajduje zastosowanie w najbardziej wymagających instalacjach.
