Wielkość nominalna 6, Symbol E, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.3 |

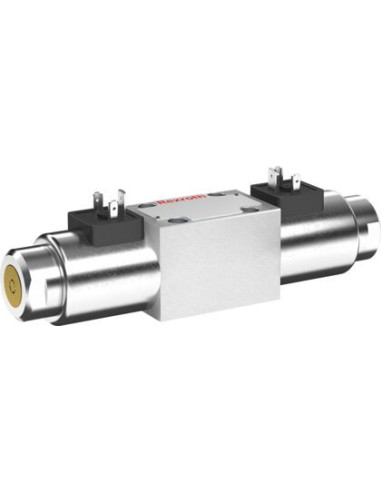

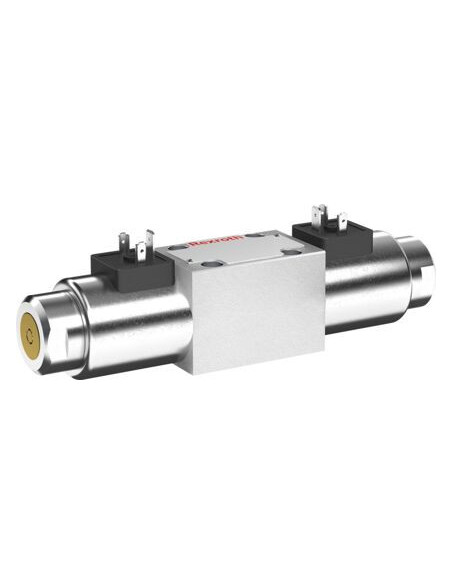

Kierunkowy zawór suwakowy 4WE6EB6X/EG24N9XNK4 – R901264767
Kierunkowy zawór suwakowy o nominalnej wielkości 6 to wysokiej jakości komponent hydrauliczny zaprojektowany z myślą o precyzyjnym sterowaniu przepływem cieczy hydraulicznej. Model 4WE6EB6X/EG24N9XNK4 znajduje szerokie zastosowanie w instalacjach przemysłowych, w których niezbędna jest niezawodna i efektywna regulacja kierunku przepływu oleju hydraulicznego.
Zalety zaworu suwakowego 4WE6EB6X/EG24N9XNK4
- Maksymalne ciśnienie robocze do 350 bar – umożliwia pracę w systemach o wysokich wymaganiach ciśnieniowych.
- Bezpośredni elektromagnetyczny napęd – zapewnia szybkie i precyzyjne przełączanie kierunków przepływu.
- Trwałość i niezawodność – konstrukcja oparta na sprawdzonych materiałach, przystosowana do intensywnej eksploatacji.
- Łatwy montaż na płycie – kompatybilność z normą ISO 4401-03-02-0-05 zwiększa uniwersalność zastosowań.
- Uszczelnienia NBR – zapewniają wysoką szczelność oraz odporność na różne rodzaje mediów hydraulicznych.
Typowe zastosowania zaworu kierunkowego 4WE6EB6X/EG24N9XNK4
Zawory suwakowe tego typu są powszechnie wykorzystywane w układach hydrauliki siłowej maszyn przemysłowych, takich jak:
- prasy hydrauliczne,
- układy napędowe siłowników,
- maszyny budowlane i drogowe,
- systemy automatyki i robotyki przemysłowej,
- linie produkcyjne i montażowe.
Cechy szczególne i możliwości wykorzystania
Dwupozycjowy zawór z czterema przyłączami umożliwia precyzyjne przełączanie kierunku przepływu na podstawie sygnału sterującego 24 VDC. Zintegrowany, zakryty zespół ręcznego przesterowania zapewnia możliwość awaryjnej obsługi w przypadku utraty zasilania.
Zastosowanie standardowych przyłączy elektrycznych według EN 175301-803 umożliwia łatwą integrację z istniejącymi systemami automatyki przemysłowej. Produkt posiada zgodność CE oraz spełnia wymogi dyrektywy ATEX 2014/34/UE.
Medium robocze i odporność
Zawór jest przystosowany do pracy z szeroką gamą cieczy hydraulicznych, takich jak HL, HLP, HLPD, HVLP, HVLPD oraz HFC. Dzięki zastosowaniu wysokiej jakości uszczelnień, gwarantuje długą żywotność i minimalne ryzyko wycieków nawet w wymagających warunkach pracy.
