Wielkość nominalna 6, Symbol E166, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- sterowany bezpośrednio
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | Z.WE6 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol E166 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.86 |

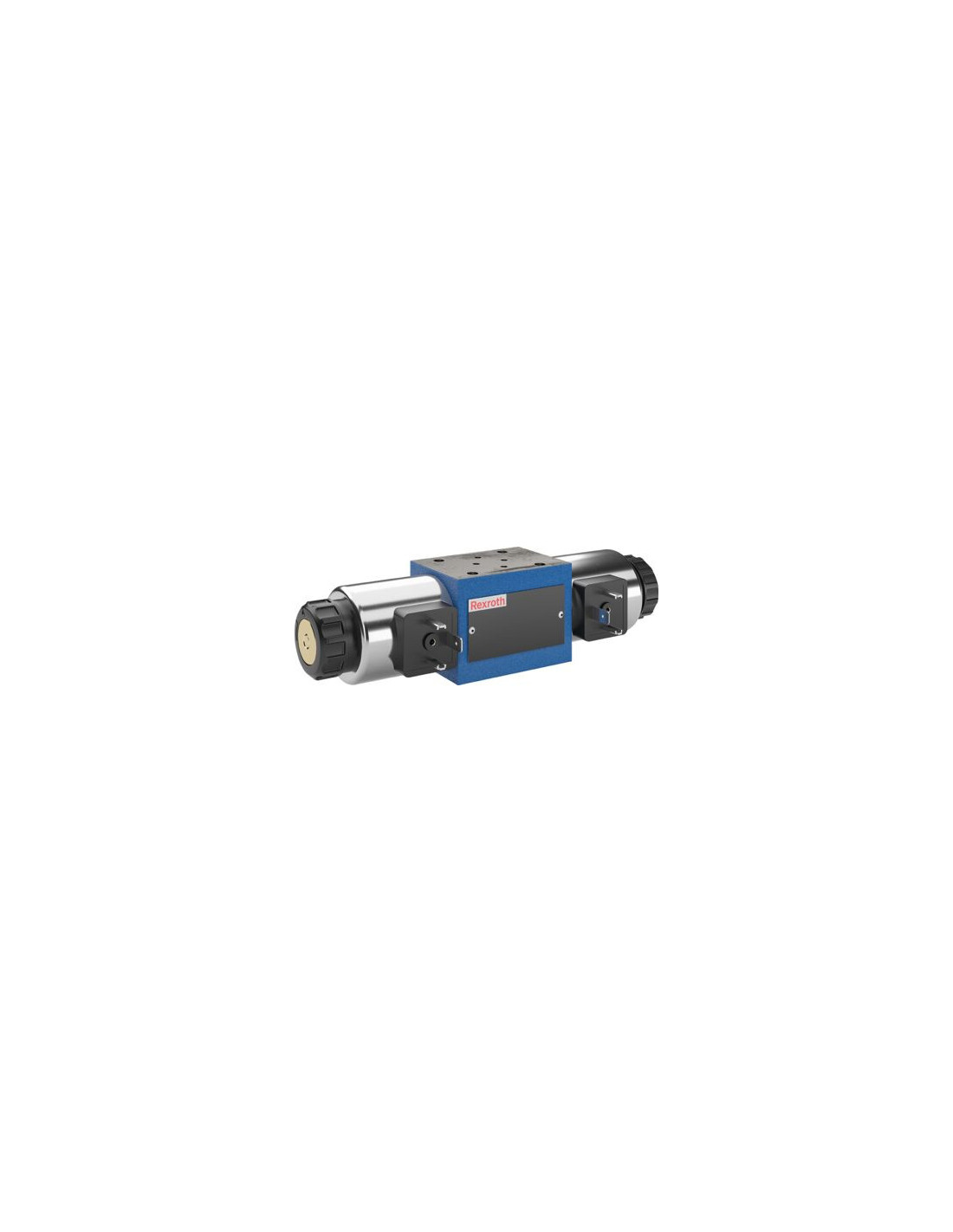

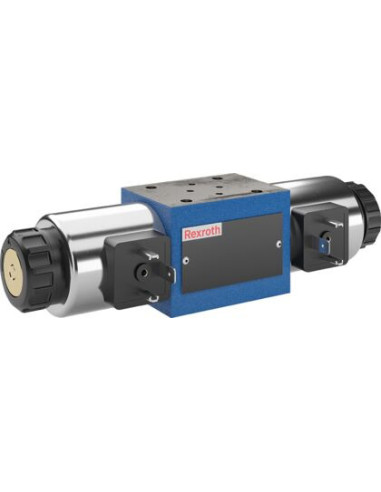

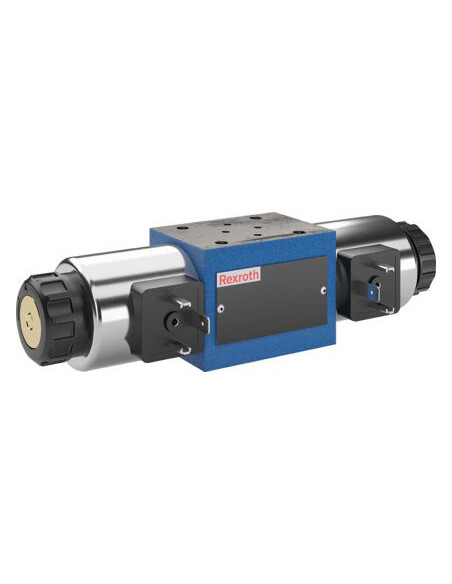

Kierunkowy zawór suwakowy Rexroth Z4WE6E166-3X/EG24N9K4QMBG24/VSO86 – zawór hydrauliczny do precyzyjnego sterowania przepływem oleju
Kierunkowy zawór suwakowy Rexroth Z4WE6E166-3X/EG24N9K4QMBG24/VSO86 to zaawansowany element układów hydraulicznych, przeznaczony do precyzyjnego sterowania kierunkiem przepływu cieczy roboczej w instalacjach przemysłowych. Zastosowanie sterowania elektromagnetycznego przy napięciu 24 VDC zapewnia niezawodną i szybką reakcję zaworu na sygnały sterujące, co przekłada się na wysoką efektywność działania całego układu.
Wielkość nominalna 6 oraz maksymalne ciśnienie robocze 315 bar pozwalają na wykorzystanie zaworu w aplikacjach wymagających wysokiej precyzji i niezawodności pracy. Zawór wyposażony jest w symbol E166 suwaka i posiada dwa położenia pracy oraz cztery przyłącza, co umożliwia szeroki zakres zastosowania w zautomatyzowanych systemach hydraulicznych.
Zastosowanie zaworu suwakowego Rexroth Z4WE6E166
Kierunkowe zawory suwakowe tego typu najczęściej wykorzystywane są w:
- maszynach i urządzeniach przemysłowych, gdzie wymagane jest precyzyjne sterowanie ruchem siłowników hydraulicznych,
- systemach automatyki przemysłowej,
- maszynach budowlanych i rolniczych,
- prasach hydraulicznych,
- układach transportu technologicznego.
Zawór umożliwia szybką i powtarzalną zmianę kierunku przepływu cieczy hydraulicznej zgodnie z symbolem hydraulicznym, zapewniając niezawodność i długą żywotność nawet w wymagających warunkach eksploatacji.
Zalety kierunkowego zaworu suwakowego Rexroth Z4WE6E166
- Bezpośrednie sterowanie elektromagnetyczne pozwala na szybką i intuicyjną integrację z automatyką maszyn.
- Wysoka trwałość i niezawodność dzięki solidnej konstrukcji oraz zastosowaniu wysokiej jakości uszczelnień FKM.
- Możliwość stosowania różnych rodzajów cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
- Uniwersalny schemat przyłączy ISO 4401-03-02-0-05 dla wygodnej instalacji na płycie pośredniej.
- Bezpieczne i wygodne połączenie elektryczne – wtyk 3-biegunowy zgodny z EN 175301-803.
- Zakryty zespół ręcznego przesterowania zapewniający bezpieczeństwo obsługi i ochronę przed zanieczyszczeniami.
Zawór suwakowy Rexroth Z4WE6E166-3X/EG24N9K4QMBG24/VSO86 to idealne rozwiązanie dla układów hydraulicznych wymagających niezawodności, dokładności i uniwersalności. Doskonale sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów sterowania przepływem cieczy hydraulicznej.
