Wielkość nominalna 25, Symbol E63, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Doprowadzenie oleju sterującego zewnętrzne, kanał powrotny oleju sterującego wewnętrzny
- bez zespołu ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | Z.WEH22 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | Symbol E63 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | Dopuszczenie CSA zgodne z CSA C22.2 nr 139-1982 |
| Ciecz hydrauliczna | HL,HLP,HETG |
| Uszczelnienia | NBR |
| Masa [kg] | 21.96 |

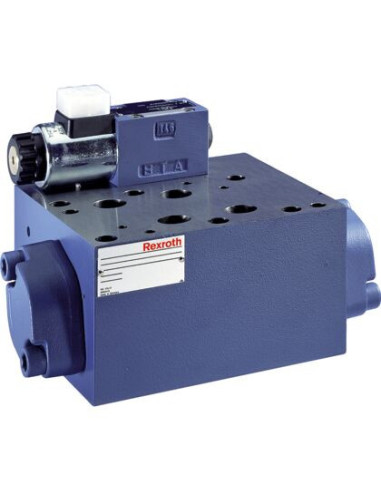

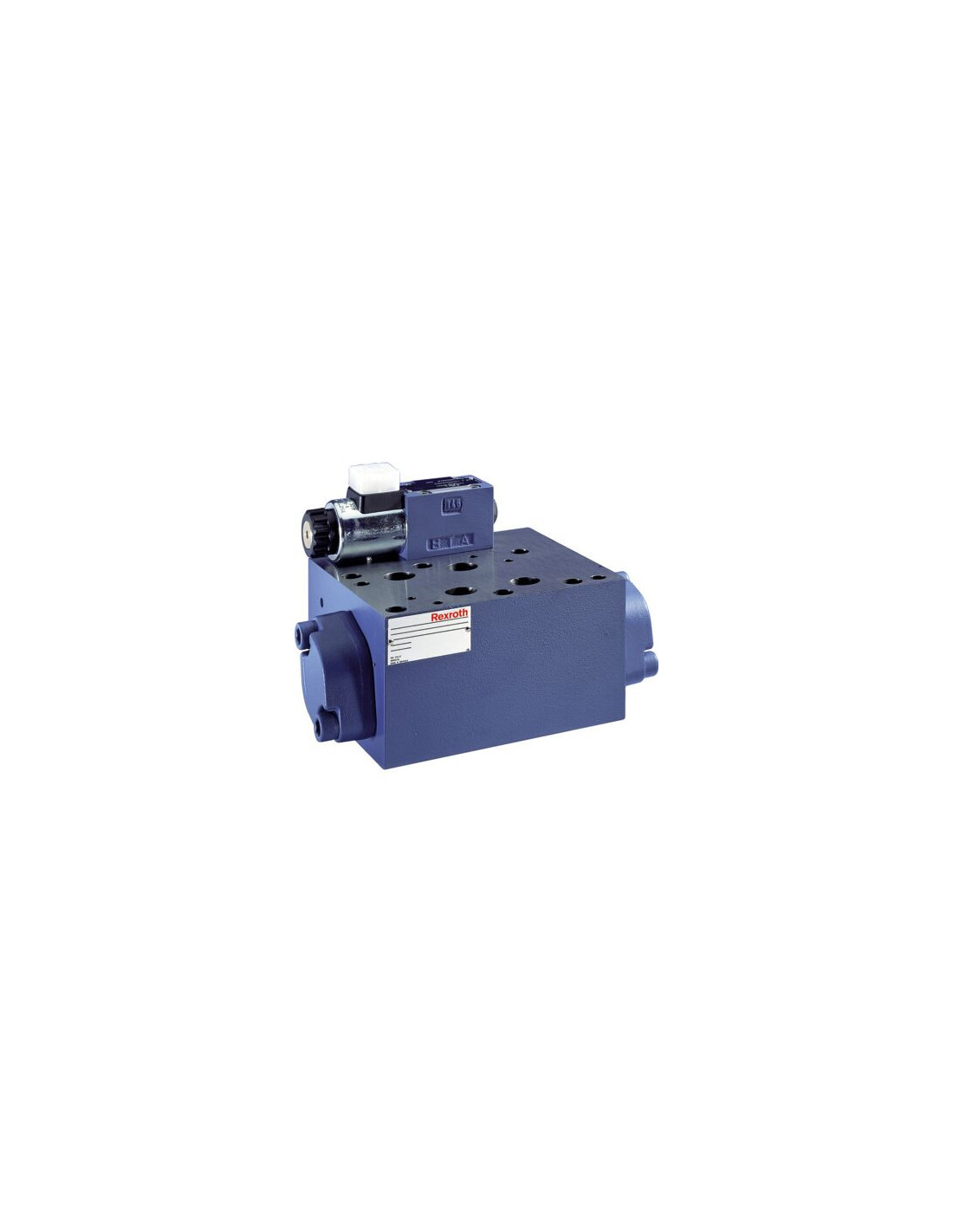

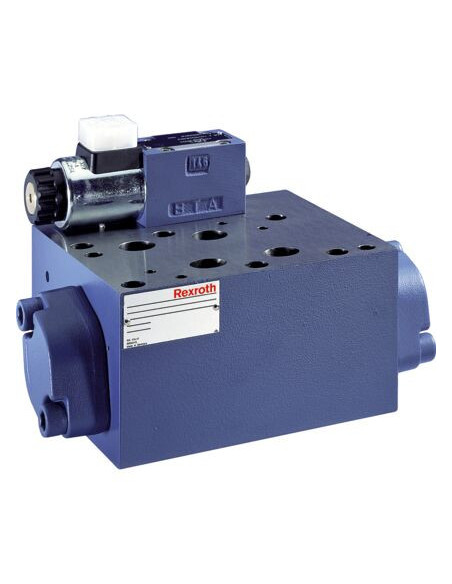

Kierunkowy zawór suwakowy KIERUNKOWY ZAWÓR SUWAKOWY Z4WEH22E63-5X/6EG24TK4QMAG24=CSA R900754144 – zastosowania przemysłowe
Kierunkowy zawór suwakowy Z4WEH22E63-5X/6EG24TK4QMAG24=CSA marki Rexroth to wysokojakościowy komponent hydrauliczny o wielkości nominalnej 25, dedykowany do przemysłowych systemów hydrauliki siłowej w średnim zakresie mocy. Oferuje precyzyjną i niezawodną zmianę kierunku przepływu oleju zgodnie z przypisanym symbolem hydraulicznym E63.
Zalety zaworu suwakowego Rexroth – moc, precyzja i bezpieczeństwo
Wysokie maksymalne ciśnienie robocze (do 315 bar) oraz natężenie przepływu (do 650 l/min) zapewniają efektywne działanie nawet w najbardziej wymagających układach hydraulicznych. Zawór wyposażony jest w elektromagnetyczne sterowanie pośrednie, co zwiększa dokładność i bezpieczeństwo pracy. Konstrukcja przewiduje zewnętrzne doprowadzenie oleju sterującego oraz wewnętrzny kanał powrotny, co optymalizuje schemat pracy układu.
Typowe zastosowania kierunkowych zaworów suwakowych
Z4WEH22E63-5X/6EG24TK4QMAG24=CSA znajduje szerokie zastosowanie w:
- Przemysłowych układach hydrauliki siłowej – linie produkcyjne, maszyny budowlane, prasy hydrauliczne
- Systemach sterowania ruchem siłowników hydraulicznych i silników hydraulicznych
- Zautomatyzowanych liniach technologicznych, wymagających wysokiej powtarzalności oraz niezawodności działania
- Instalacjach o dużej przepustowości oleju i wysokim ciśnieniu roboczym
Zastosowanie standardu przyłącza ISO 4401-08-08-0-05 oraz montaż na płycie pośredniej umożliwia szybką i uniwersalną integrację zaworu w istniejących instalacjach hydraulicznych.
Budowa, bezpieczeństwo i zgodność z normami
Elektromagnetyczne sterowanie z napięciem zasilającym 24 VDC zapewnia łatwość integracji z układami sterowania, a opis przyłącza zgodny z EN 175301-803 gwarantuje kompatybilność z szerokim wachlarzem urządzeń sterujących. Dopuszczenie CSA wg CSA C22.2 nr 139-1982 świadczy o efektywności i bezpieczeństwie użytkowania w wymagającym środowisku przemysłowym.
Solidna obudowa oraz uszczelnienia wykonane z NBR zapewniają długą żywotność oraz odporność na trudne warunki eksploatacji.
Podsumowanie – kiedy warto wybrać zawór Z4WEH22E63-5X/6EG24TK4QMAG24=CSA?
Kierunkowy zawór suwakowy Rexroth Z4WEH22E63-5X/6EG24TK4QMAG24=CSA to rozwiązanie dla układów, gdzie priorytetem jest wysoka wydajność, niezawodność oraz pełna kontrola nad przepływem oleju. Sprawdzi się w nowoczesnych i wymagających aplikacjach przemysłowych, oferując niezawodność działania oraz łatwość serwisowania i integracji z innymi komponentami hydrauliki siłowej.
