Wielkość nominalna 6, Symbol H, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 50 |
| Symbol graficzny suwaka | Symbol H |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.29 |

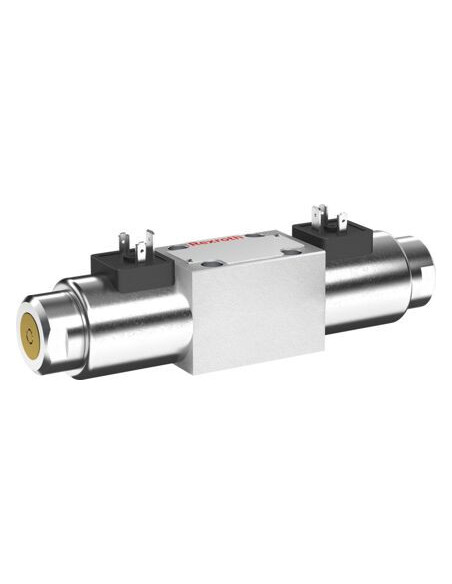

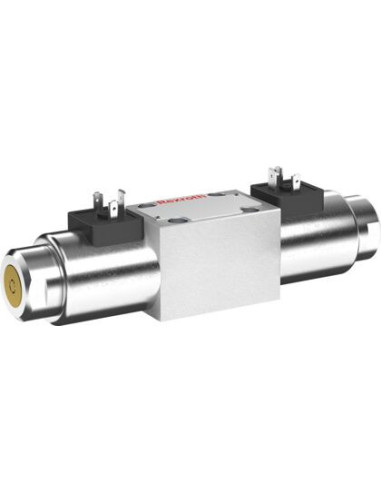

Kierunkowy zawór suwakowy 4WE6H6X/EG24N9XNK4 – precyzja sterowania hydrauliką przemysłową
Kierunkowy zawór suwakowy o kodzie produktu R901309285 to kluczowy element systemów hydraulicznych, wykorzystywany do precyzyjnego sterowania przepływem oleju hydraulicznego. Dzięki zastosowaniu elektromagnetycznego sterowania umożliwia szybką i niezawodną zmianę kierunku przepływu, co jest niezbędne w wymagających aplikacjach przemysłowych.
Najważniejsze cechy i zalety zaworu hydraulicznego 4WE6H6X/EG24N9XNK4
- Bezpośrednie działanie suwaka pozwala na błyskawiczną reakcję i wysoką powtarzalność pracy.
- Symbol H gwarantuje określone parametry przepływu oraz precyzyjne parametry rozdziału oleju.
- Układ ręcznego przesterowania zwiększa bezpieczeństwo oraz niezawodność eksploatacji.
- Wysoka trwałość i odporność na ciśnienie robocze do 350 bar zapewniają szeroki zakres zastosowań przemysłowych.
- Solidna konstrukcja oraz masa 2,29 kg umożliwiają trwałą i stabilną instalację na płycie.
- Trzy pozycje suwaka oraz cztery przyłącza oferują szerokie możliwości konfiguracji obiegu hydraulicznego.
- Sterowanie zasilane napięciem 24 VDC i zgodność z normą EN 175301-803.
- Zgodność z dyrektywą ATEX 2014/34/UE pozwala na instalację w strefach zagrożonych wybuchem.
- Bezproblemowa obsługa różnych mediów hydraulicznych, w tym HL, HLP, HVLP oraz HFC.
- Wytrzymałe uszczelnienia z NBR zapewniają długą żywotność zaworu.
Typowe zastosowania kierunkowego zaworu suwakowego 4WE6H6X/EG24N9XNK4
Kierunkowe zawory suwakowe tego typu wykorzystywane są w szerokim zakresie układów hydraulicznych, głównie w przemyśle ciężkim, maszynach budowlanych, liniach produkcyjnych oraz urządzeniach do automatyzacji procesów produkcyjnych. Są niezbędne wszędzie tam, gdzie kluczowe znaczenie ma precyzyjna kontrola ruchu siłowników hydraulicznych oraz zmiana kierunku przepływu medium roboczego.
Możliwości montażowe i integracja z systemami hydraulicznymi
- Montaż na płycie zgodny z ISO 4401-03-02-0-05 pozwala na szybką wymianę oraz łatwą integrację z istniejącymi instalacjami.
- Kompatybilność z napięciem 24 VDC upraszcza wdrożenie w systemach sterowanych elektronicznie.
- Szczególnie polecany do nowoczesnych systemów hydraulicznych, w których wymagana jest niezawodność oraz wysoka wydajność.
Przemysłowy zawór kierunkowy 4WE6H6X/EG24N9XNK4 zapewnia nie tylko bezpieczeństwo i stabilność pracy, ale również znacznie podnosi efektywność systemów hydraulicznych, będąc kluczowym elementem w zaawansowanych układach sterowania przepływem cieczy.
