Wielkość nominalna 6, Symbol D46, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Z zakrytym zespołem ręcznego przesterowania
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../E |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 50 |
| Symbol graficzny suwaka | Symbol D46 |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1 według EN 61076-2-101, z diodą LED i diodą tłumiącą, obłożenie styków według DESINA |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.96 |

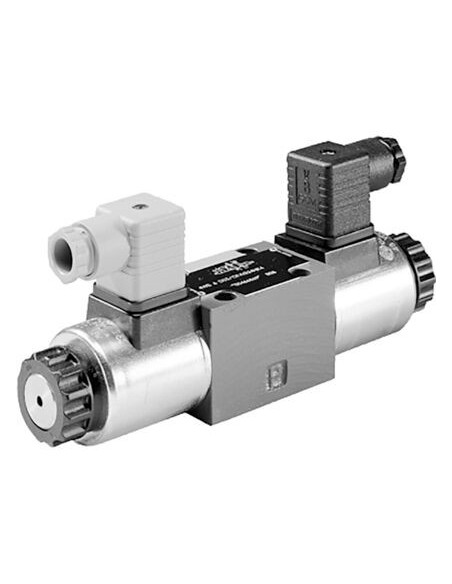

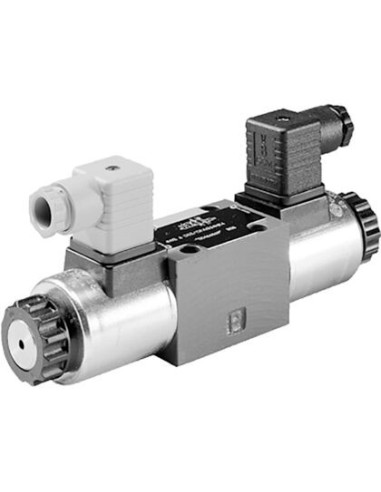

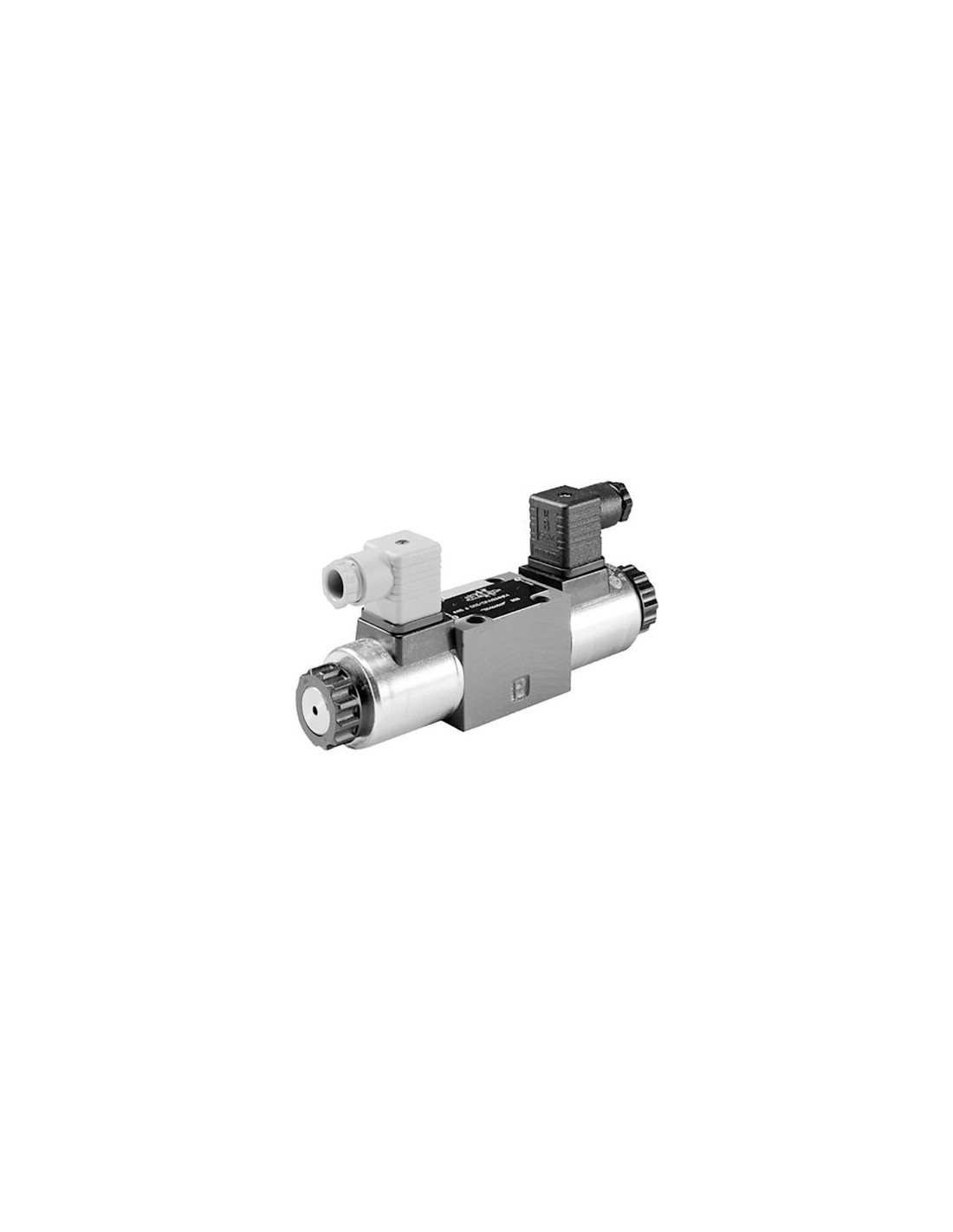

Kierunkowy zawór suwakowy 4WE6D46-6X/OFEG24N9K72L/VSO407=AN – R901311751
Kierunkowy zawór suwakowy o oznaczeniu 4WE6D46-6X/OFEG24N9K72L/VSO407=AN to wysokiej jakości element hydrauliczny, przeznaczony do zastosowań w wymagających układach przemysłowych. Zawór ten umożliwia niezawodną i precyzyjną zmianę kierunku przepływu cieczy hydraulicznej, co pozwala na sterowanie ruchem odbiorników w instalacjach hydraulicznych.
Zalety kierunkowego zaworu suwakowego hydraulicznego
- Bezpośrednie działanie elektromagnetyczne zapewnia szybką reakcję i precyzyjność działania.
- Symbol suwaka D46 umożliwia konfigurację układu zgodnie z popularnymi standardami hydraulicznymi.
- Zintegrowane ręczne przesterowanie (z zakrytym zespołem), co pozwala na obsługę zaworu w sytuacjach awaryjnych oraz podczas serwisowania.
- Montaż na płycie zgodnie z normą ISO 4401.
- Kompatybilność z wieloma typami cieczy hydraulicznych, w tym olejami mineralnymi oraz płynami ekologicznymi.
- Złącze elektryczne z podświetleniem diodą LED oraz diodą tłumiącą sygnały zakłóceniowe.
Możliwości wykorzystania i typowe zastosowania
Kierunkowy zawór suwakowy hydrauliczny doskonale sprawdza się w:
- Układach hydraulicznych w maszynach przemysłowych.
- Automatyce produkcyjnej i liniach technologicznych.
- Przemysłowych prasach hydraulicznych.
- Instalacjach mobilnych, takich jak maszyny budowlane i rolnicze.
- Systemach napędowych i sterujących w zakładach produkcyjnych.
Charakterystyka zaworu suwakowego hydraulicznego
Zawór został zaprojektowany zgodnie z normą ISO 4401-03-02-0-05, co umożliwia jego integrację z wieloma standardowymi rozwiązaniami hydraulicznymi. Maksymalne ciśnienie robocze wynosi 350 bar, a wydajność osiąga nawet 50 l/min, co pozwala na stosowanie go w aplikacjach wymagających wysokiej niezawodności i trwałości.
Dodatkowo, solidna konstrukcja i uszczelnienia FKM pozwalają na eksploatację zaworu w trudnych warunkach przemysłowych. Dzięki znormalizowanemu podłączeniu elektrycznemu (4-biegunowy wtyk M12 x 1) możliwe jest szybkie i bezpieczne podłączenie do systemu sterowania.
Dzięki swoim właściwościom technicznym i wytrzymałej budowie, kierunkowy zawór suwakowy R901311751 jest rekomendowanym wyborem do nowoczesnych i wymagających układów hydraulicznych, w których istotna jest precyzja i niezawodność działań.
