Wielkość nominalna 6, Symbol G, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE 6…XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol G |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.88 |

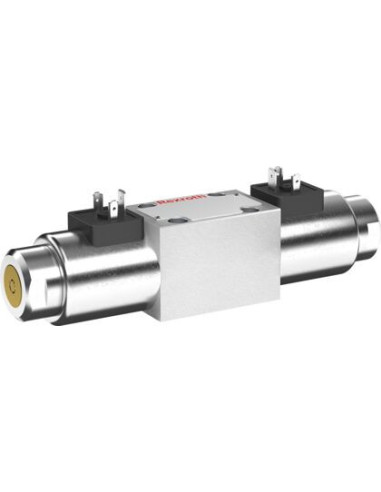

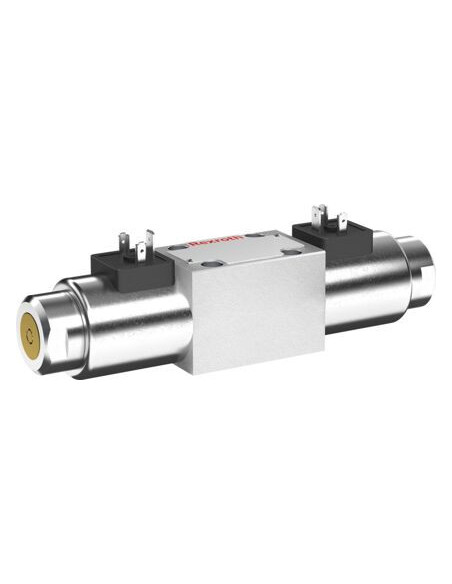

Kierunkowy zawór suwakowy 4WE6G6X/EG24N9XNK4 – R901270851
Kierunkowy zawór suwakowy 4WE6G6X/EG24N9XNK4 to wysoce niezawodne rozwiązanie przeznaczone do precyzyjnej kontroli kierunku przepływu cieczy hydraulicznych w przemysłowych układach hydraulicznych.
Zastosowanie i funkcjonalność zaworu hydraulicznego o wysokiej mocy
Przemysłowy zawór hydrauliczny o nominalnej wielkości 6 sprawdza się w aplikacjach wymagających wysokiej wydajności, odporności i precyzji. Dzięki elektromagnetycznemu sterowaniu umożliwia szybkie oraz niezawodne przełączanie kierunku przepływu medium hydraulicznego, co jest kluczowe w maszynach produkcyjnych, urządzeniach przemysłowych, liniach automatyki oraz systemach zasilania hydraulicznego.
- Bezpośrednie działanie – szybka reakcja na sygnały sterujące
- Zawór suwakowy – minimalizuje ryzyko przecieków oraz gwarantuje długą żywotność
- Zakryty zespół ręcznego przesterowania – zwiększone bezpieczeństwo i ochrona przed uszkodzeniami mechanicznymi
- Uniwersalne zastosowanie – kompatybilność z różnymi mediami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Doskonały do pracy w układach spełniających wytyczne ATEX 2014/34/UE
Zalety zaworu suwakowego 4/3 elektromagnetycznego – symbol G
Specjalna konstrukcja suwaka (symbol G) zapewnia efektywne oraz szczelne przełączanie przepływów. Dzięki montażowi na płycie według normy ISO 4401, zawór jest wygodny w instalacji i integracji z istniejącymi rozwiązaniami hydraulicznymi.
Wytrzymałość mechaniczna oraz zastosowanie uszczelnień NBR gwarantują odporność na ciśnienia robocze dochodzące do 350 bar, a maksymalna wydajność przepływu na poziomie 40 l/min pozwala na zastosowanie w średnich i większych układach hydraulicznych.
Typowe zastosowania zaworu hydraulicznego 4WE6G6X/EG24N9XNK4
- Systemy sterowania siłowników hydraulicznych w maszynach przemysłowych
- Układy hydrauliczne w automatyce i liniach produkcyjnych
- Maszyny rolnicze oraz budowlane wymagające dokładnej kontroli przepływu
- Podnośniki, wtryskarki i inne urządzenia wymagające szybkiej zmiany kierunku działania oleju
Bezpieczne przyłącze elektryczne w standardzie EN 175301-803 oraz kompaktowa masa (2,88 kg) sprawiają, że zawór jest wygodny w montażu i eksploatacji nawet w ograniczonych przestrzeniach montażowych.
