Wielkość nominalna 6, , Symbol E, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 5.32 |

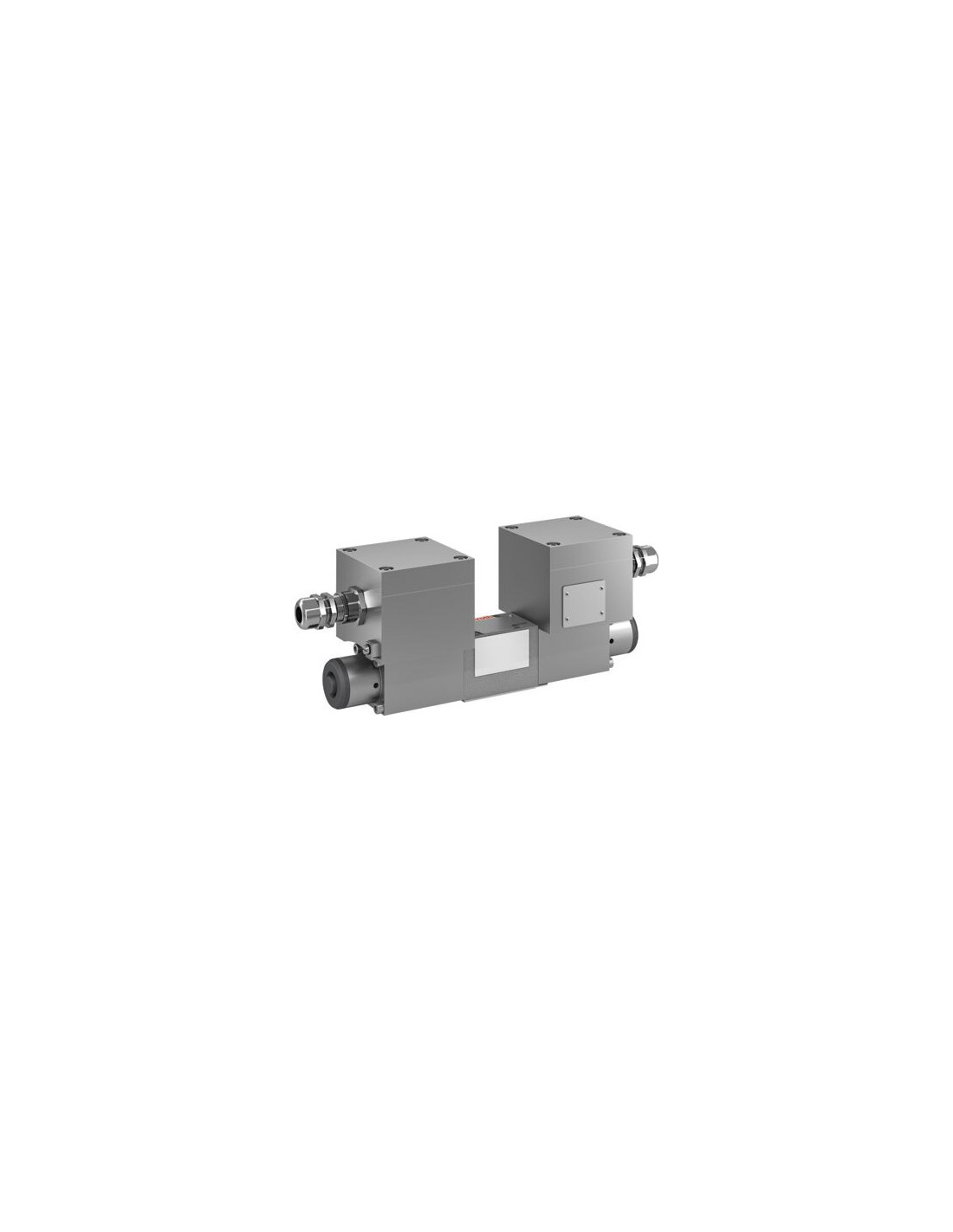

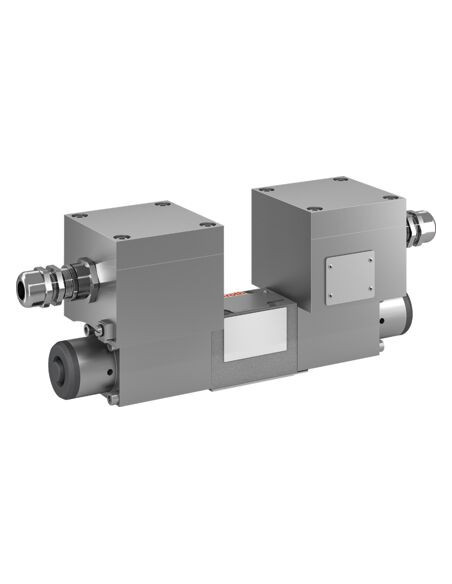

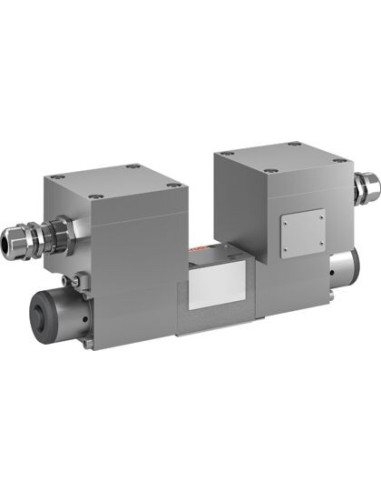

Kierunkowy zawór suwakowy 4WE6EB6X/BG24NXDZ2/V – zaawansowany element układów hydraulicznych
Kierunkowy zawór suwakowy 4WE6EB6X/BG24NXDZ2/V (kod produktu: R901480914) to precyzyjny komponent hydrauliczny dedykowany do zastosowań przemysłowych, w których wymagana jest niezawodna zmiana kierunku przepływu cieczy roboczych. Wyposażony w elektromagnetyczne sterowanie oraz ręczny zespół przesterowania, zapewnia maksymalną kontrolę nad pracą układów hydraulicznych w maszynach i liniach produkcyjnych.
Zalety zaworu suwakowego 4WE6EB6X/BG24NXDZ2/V
- Wysoka nominalna wielkość – 6: Umożliwia sprawne sterowanie przepływem w wymagających warunkach.
- Maksymalne ciśnienie robocze do 315 bar: Gwarantuje skuteczną pracę w wysokociśnieniowych układach hydraulicznych.
- Bezpośrednie działanie: Szybka reakcja na sygnały sterujące.
- Elektromagnetyczne sterowanie 24 VDC: Ułatwia integrację z nowoczesną automatyką przemysłową.
- Możliwość ręcznego przełączania pozycji: Dodatkowe bezpieczeństwo i elastyczność obsługi podczas serwisu i uruchamiania.
- Wytrzymała konstrukcja: Odpowiednia do pracy z szerokim zakresem mediów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
- Zgodność z normami CE i ATEX 2014/34/UE: Możliwość stosowania w strefach zagrożonych wybuchem.
Możliwości wykorzystania i typowe zastosowania
Kierunkowy zawór suwakowy 4WE6EB6X/BG24NXDZ2/V znajduje szerokie zastosowanie w przemysłowych układach hydraulicznych, gdzie priorytetem jest szybka i precyzyjna zmiana kierunku przepływu oleju hydraulicznego. Idealnie sprawdza się w:
- maszynach budowlanych
- systemach automatyki przemysłowej
- urządzeniach do obróbki metali
- prasach hydraulicznych
- układach napędowych maszyn rolniczych
- stacjach serwisowych i energetycznych
Konstrukcja i kompatybilność montażowa
Prezentowany zawór został zaprojektowany do montażu na płycie zgodnie ze standardem ISO 4401-03-02-0-05. Złącze śrubowe przewodów oraz wtyk 3-biegunowy (2 + PE) według EN 175301-803 umożliwiają łatwą instalację i szybkie podłączenie do układu elektrycznego. Zawór wyposażony jest w uszczelnienia wykonane z FKM, co podnosi trwałość i odporność na wymagające warunki pracy.
Podsumowanie kluczowych funkcji technicznych
- Kompaktowa konstrukcja zapewnia łatwą integrację w nawet ograniczonych przestrzennie układach instalacyjnych
- Dwupozycyjny suwak i czteroprzyłączowa budowa
- Możliwość pracy z różnorodnymi cieczami hydraulicznymi
- Wysoka masa własna (5,32 kg) pozwala na stabilne zamocowanie i minimalizowanie drgań podczas pracy
Kierunkowy zawór suwakowy 4WE6EB6X/BG24NXDZ2/V to solidny wybór do realizacji funkcji rozdzielających i sterujących w profesjonalnych instalacjach hydraulicznych, gwarantujący efektywność oraz niezawodność działania w najtrudniejszych warunkach eksploatacji.
