Wielkość nominalna 6, , Symbol B, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol B |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 5.28 |

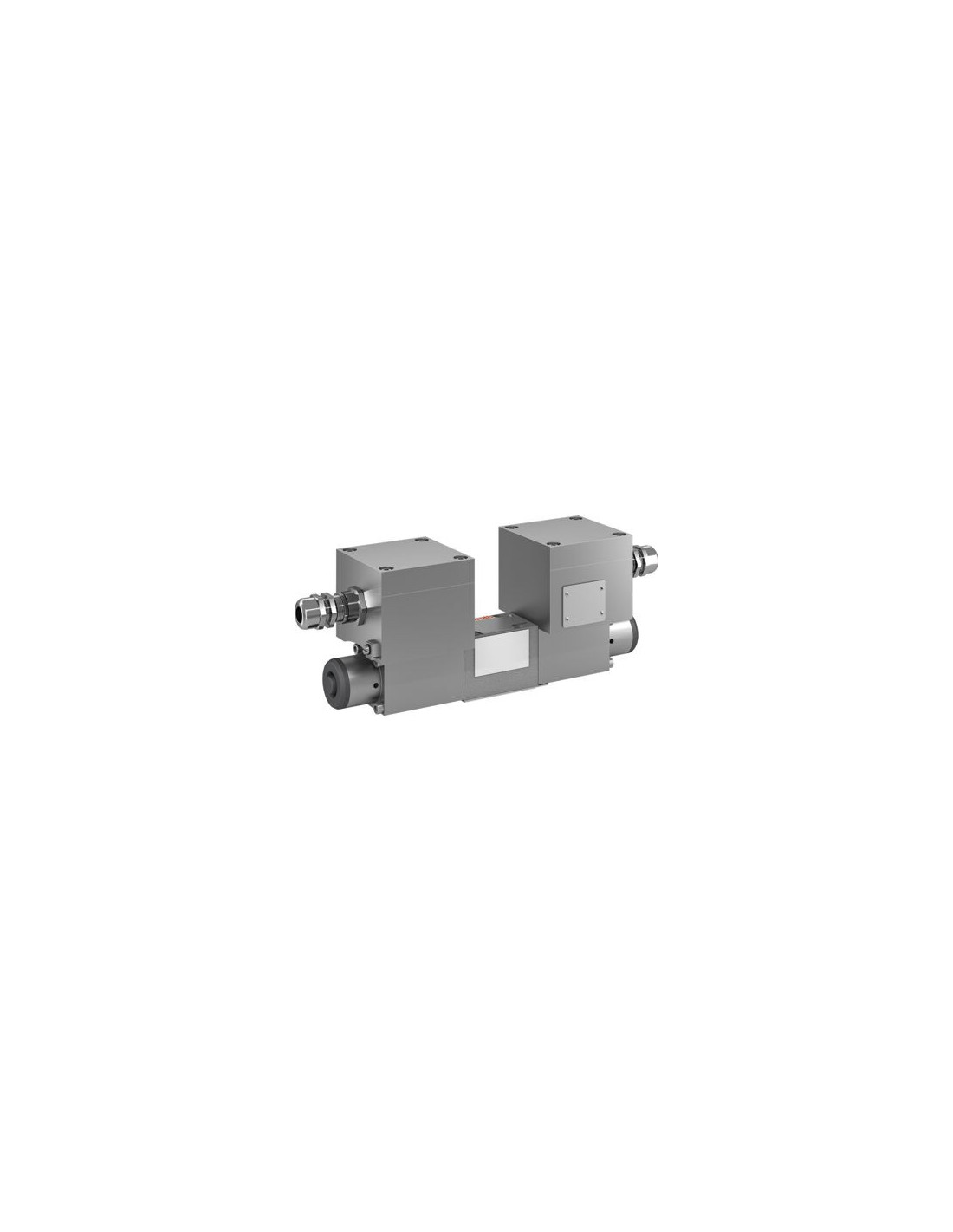

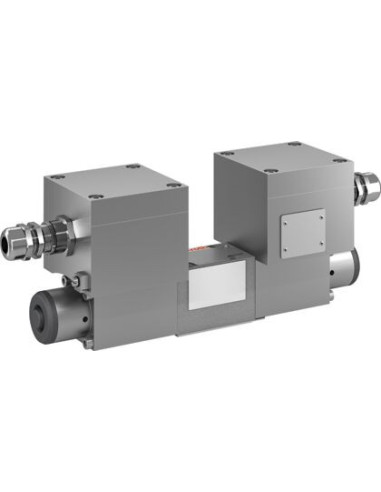

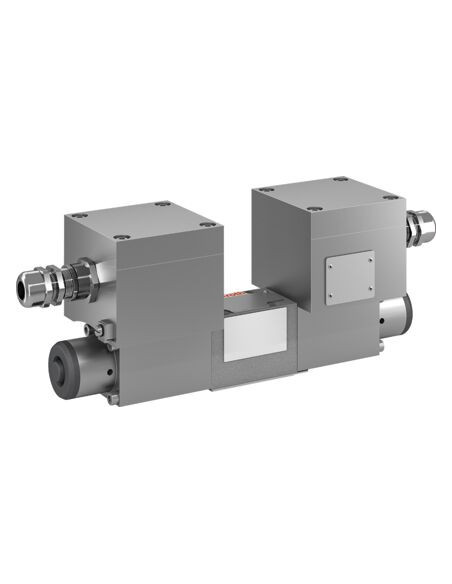

Kierunkowy zawór suwakowy 3WE6B6X/BG24NXDZ2/V – R901236490
Kierunkowy zawór suwakowy 3WE6B6X/BG24NXDZ2/V to przemysłowe rozwiązanie hydrauliczne, zaprojektowane do sterowania przepływem cieczy w układach hydraulicznych o wysokiej wydajności. Urządzenie to jest wyposażone w elektromagnetyczne sterowanie oraz ręczny zespół przesterowania, co umożliwia szybkie i niezawodne przełączanie kierunku przepływu zgodnie z określonym symbolem hydraulicznym B.
Główne zalety kierunkowego zaworu suwakowego 3WE6B6X/BG24NXDZ2/V
- Bezpośrednie działanie – szybka reakcja i wysoka niezawodność w pracy.
- Wysoka wytrzymałość – maksymalne ciśnienie robocze sięga aż 315 bar, co pozwala na pracę w wymagających warunkach przemysłowych.
- Uniwersalne zastosowanie – współpracuje z szeroką gamą cieczy hydraulicznych, takich jak: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Prosta integracja – standard montażu na płycie zgodny z ISO 4401-03-02-0-05, co ułatwia instalację w układzie hydraulicznym.
- Bezpieczeństwo i zgodność – spełnia wymagania dyrektywy ATEX 2014/34/UE, co czyni ten zawór odpowiednim do pracy w strefach zagrożonych wybuchem.
- Wygodne zasilanie – napięcie sterujące 24 VDC, standardowe dla większości układów przemysłowych.
- Solidna konstrukcja – masa urządzenia wynosi 5,28 kg, a wysokiej jakości uszczelnienia FKM zapewniają odporność na działanie różnych mediów.
Możliwości zastosowania zaworu suwakowego 3WE6B6X/BG24NXDZ2/V
Prezentowany kierunkowy zawór suwakowy 3WE6 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach hydraulicznych maszyn budowlanych, przemysłowych liniach produkcyjnych oraz w nowoczesnych instalacjach hydraulicznych wymagających precyzyjnego i niezawodnego sterowania przepływem cieczy.
Zawór doskonale sprawdza się w układach, w których wymagane jest częste lub dynamiczne przełączanie kierunku przepływu, przy zachowaniu wysokiego poziomu bezpieczeństwa i odporności na warunki eksploatacyjne.
Typowe zastosowania zaworów kierunkowych 3/2 suwakowych
- Sterowanie ruchem siłowników hydraulicznych
- Przełączanie funkcji w maszynach przemysłowych
- Sterowanie układami roboczymi w pojazdach i sprzęcie ciężkim
- Automatyzacja procesów produkcyjnych wymagających zmiany kierunku przepływu cieczy
Trwałość, precyzja działania oraz zgodność z normami przemysłowymi czynią zawór 3WE6B6X/BG24NXDZ2/V uniwersalnym i praktycznym rozwiązaniem dla wymagających aplikacji hydraulicznych.
